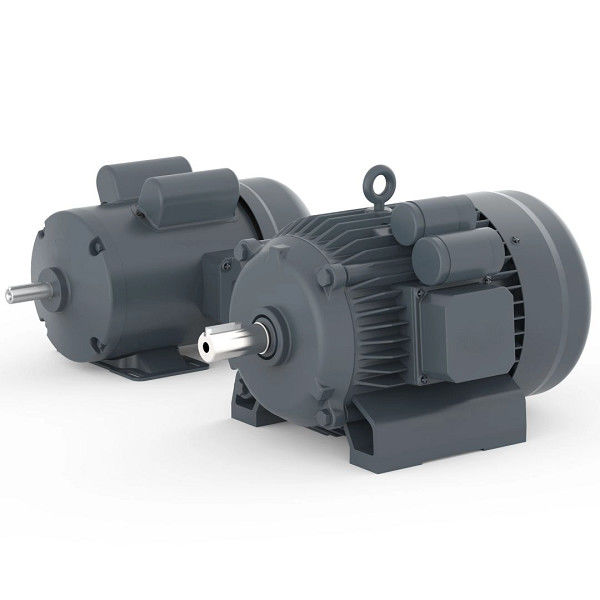

PMAC hiệu suất cao từ tính vĩnh viễn Động cơ đồng bộ thân thiện với môi trường

Sự khác biệt giữa động cơ nam châm vĩnh viễn và động cơ không đồng bộ

01Cấu trúc rotor

Động cơ không đồng bộ: Máy xoay bao gồm lõi sắt và cuộn dây, chủ yếu là vòng xoay lồng sóc và vòng xoay dây.Các trường từ của thanh nhôm cắt stator điều khiển rotor.

Động cơ PMSM: Nam châm vĩnh viễn được nhúng vào các cực nam châm của rotor,và được thúc đẩy quay bởi trường từ quay được tạo ra trong stator theo nguyên tắc của các cực từ cùng pha thu hút các lực đẩy khác nhau.

02. Hiệu quả

Động cơ không đồng bộ: Cần hấp thụ dòng điện từ kích thích lưới điện, dẫn đến một số lượng nhất định mất năng lượng, dòng phản ứng động cơ và yếu tố điện năng thấp.

Động cơ PMSM: Sân từ được cung cấp bởi nam châm vĩnh cửu, rotor không cần dòng điện kích thích và hiệu suất động cơ được cải thiện.

03. Khối lượng và trọng lượng

Việc sử dụng vật liệu nam châm vĩnh cửu hiệu suất cao làm cho trường nam châm khoảng trống không khí của động cơ đồng bộ nam châm vĩnh cửu lớn hơn so với động cơ không đồng bộ.Kích thước và trọng lượng được giảm so với động cơ không đồng bộNó sẽ là một hoặc hai kích thước khung thấp hơn so với động cơ không đồng bộ.

04. Điện động cơ bắt đầu

Động cơ không đồng bộ: Nó được khởi động trực tiếp bằng điện tần số công suất, và dòng điện khởi động lớn, có thể đạt 5 đến 7 lần dòng điện định giá,có tác động lớn đến mạng lưới điện trong một khoảnh khắcĐiện khởi động lớn gây ra sự sụt giảm điện áp kháng rò rỉ của cuộn stator tăng lên, và mô-men khởi động nhỏ nên khởi động nặng không thể đạt được.Ngay cả khi biến tần được sử dụng, nó chỉ có thể bắt đầu trong phạm vi dòng điện đầu ra định số.

Động cơ PMSM: Nó được điều khiển bởi một bộ điều khiển chuyên dụng, không có yêu cầu đầu ra định lượng của máy giảm.dòng chảy được tăng dần theo tải, và mô-men xoắn khởi động là lớn.

05. yếu tố năng lượng

Động cơ không đồng bộ có yếu tố công suất thấp, chúng phải hấp thụ một lượng lớn dòng phản ứng từ lưới điện,Các dòng khởi động lớn của động cơ không đồng bộ sẽ gây ra một tác động ngắn hạn trên lưới điện, và sử dụng lâu dài sẽ gây ra một số thiệt hại cho các thiết bị lưới điện và biến áp.Cần bổ sung các đơn vị bù điện và thực hiện bù điện phản ứng để đảm bảo chất lượng lưới điện và tăng chi phí sử dụng thiết bị.

Không có dòng điện được tạo ra trong rotor của động cơ đồng bộ nam châm vĩnh cửu và yếu tố điện của động cơ cao,cải thiện yếu tố chất lượng của lưới điện và loại bỏ nhu cầu lắp đặt bộ bù đắp.

06. Bảo trì

Cấu trúc động cơ không đồng bộ + máy giảm sẽ tạo ra rung động, nhiệt, tỷ lệ thất bại cao, tiêu thụ dầu bôi trơn lớn và chi phí bảo trì thủ công cao; nó sẽ gây ra một số mất mát thời gian ngừng hoạt động.

Động cơ đồng bộ 3 pha từ vĩnh cửu điều khiển trực tiếp thiết bị. vì máy giảm được loại bỏ, tốc độ đầu ra của động cơ thấp, tiếng ồn cơ học thấp,rung động cơ học là nhỏ, và tỷ lệ thất bại là thấp. toàn bộ hệ thống ổ đĩa là hầu như không bảo trì.

Động cơ xoắn ốc vĩnh viễn (PMAC) có nhiều ứng dụng bao gồm:

Máy móc công nghiệp: Các động cơ PMAC được sử dụng trong nhiều ứng dụng máy móc công nghiệp, chẳng hạn như máy bơm, máy nén, quạt và máy công cụ.và kiểm soát chính xác, làm cho chúng lý tưởng cho các ứng dụng này.

Robot: Các động cơ PMAC được sử dụng trong các ứng dụng robot và tự động hóa, nơi chúng cung cấp mật độ mô-men xoắn cao, điều khiển chính xác và hiệu quả cao.và các hệ thống điều khiển chuyển động khác.

Hệ thống HVAC: Động cơ PMAC được sử dụng trong hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC), nơi chúng cung cấp hiệu quả cao, kiểm soát chính xác và mức độ tiếng ồn thấp.Chúng thường được sử dụng trong quạt và máy bơm trong các hệ thống này.

Hệ thống năng lượng tái tạo: Các động cơ PMAC được sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như tuabin gió và máy theo dõi năng lượng mặt trời, nơi chúng cung cấp hiệu quả cao, mật độ năng lượng cao và điều khiển chính xác.Chúng thường được sử dụng trong các máy phát điện và hệ thống theo dõi trong các hệ thống này.

Thiết bị y tế: Động cơ PMAC được sử dụng trong thiết bị y tế, chẳng hạn như máy MRI, nơi chúng cung cấp mật độ mô-men xoắn cao, điều khiển chính xác và mức độ tiếng ồn thấp.Chúng thường được sử dụng trong các động cơ thúc đẩy các bộ phận chuyển động trong các máy.

Ưu điểm:

Nhỏ và nhẹ

Trong thiết kế điện từ và cấu trúc đặc biệt, tỷ lệ khối lượng-trọng lượng được giảm 20%, chiều dài của toàn bộ máy được giảm 10%,và tỷ lệ đầy đủ của khe cắm stator được tăng lên 90%.

Tích hợp cao

Động cơ và biến tần được tích hợp chặt chẽ, tránh kết nối mạch bên ngoài giữa động cơ và biến tần và cải thiện độ tin cậy của các sản phẩm hệ thống.

Hiệu quả năng lượng

Vật liệu nam châm vĩnh cửu đất hiếm hiệu suất cao, khe cắm stator đặc biệt và cấu trúc rotor làm cho động cơ này hiệu quả đến tiêu chuẩn IE4.

Thiết kế tùy chỉnh

Thiết kế và sản xuất tùy chỉnh, dành riêng cho máy đặc biệt, giảm các chức năng dư thừa và lợi nhuận thiết kế và giảm thiểu chi phí.

Động lực và tiếng ồn thấp

Động cơ được điều khiển trực tiếp, tiếng ồn và rung động của thiết bị nhỏ và tác động đến môi trường làm việc xây dựng giảm.

Không cần bảo trì

Không có bộ phận bánh răng tốc độ cao, không cần phải thay dầu bôi trơn bánh xe thường xuyên, và thực sự thiết bị không cần bảo trì.

IPM VS SPM

Một động cơ nam châm vĩnh cửu (còn được gọi là PM) có thể được chia thành hai loại chính: Nam châm vĩnh cửu bên trong (IPM) và Nam châm vĩnh cửu bề mặt (SPM).Cả hai loại tạo ra luồng từ bằng nam châm vĩnh viễn gắn vào hoặc bên trong rotor.

SPM

Magnet vĩnh viễn bề mặt

Một loại động cơ trong đó nam châm vĩnh viễn được gắn vào chu vi rotor.

Các động cơ SPM có nam châm gắn bên ngoài bề mặt rotor, sức mạnh cơ học của chúng rất yếu so với các động cơ IPM.Sức mạnh cơ học suy yếu giới hạn tốc độ cơ học an toàn tối đa của động cơNgoài ra, các động cơ này có độ nổi từ rất hạn chế (Ld ≈ Lq).Bởi vì tỷ lệ nổi bật gần một, Thiết kế động cơ SPM phụ thuộc đáng kể, nếu không hoàn toàn, vào thành phần mô-men xoắn từ tính để tạo mô-men xoắn.

IPM

Máy nam châm vĩnh viễn bên trong

Một loại động cơ có rotor được nhúng nam châm vĩnh viễn được gọi là IPM.

Động cơ IPM có một nam châm vĩnh cửu được nhúng vào chính rotor. Không giống như các đối tác SPM của chúng, vị trí của nam châm vĩnh cửu làm cho động cơ IPM rất âm thanh cơ học,và phù hợp để hoạt động ở tốc độ rất caoCác động cơ này cũng được xác định bởi tỷ lệ độ nổi từ tính tương đối cao của chúng (Lq > Ld).một động cơ IPM có khả năng tạo mô-men xoắn bằng cách tận dụng cả các thành phần mô-men xoắn từ tính và miễn cưỡng của động cơ.
