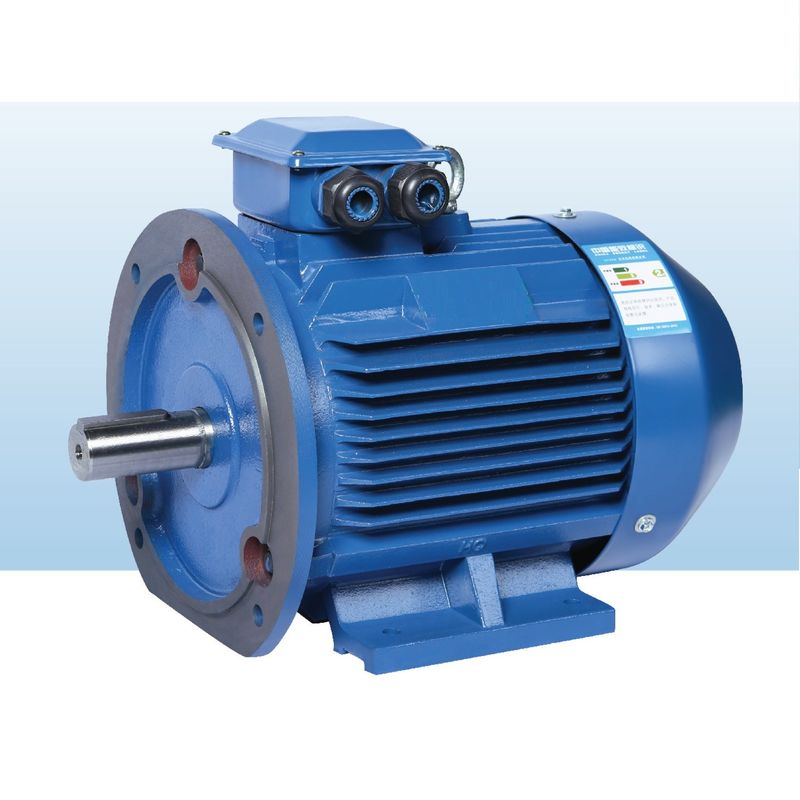

Động cơ PMSM gắn trên bề mặt chống nước IE5 Hiệu suất cao

Động cơ đồng bộ nam châm vĩnh cửu có các đặc điểm sau:

• Hiệu suất định mức cao hơn từ 2% đến 5% so với động cơ không đồng bộ thông thường;
• Hiệu quả tăng lên nhanh chóng với sự gia tăng của tải.Khi tải thay đổi trong phạm vi từ 25% đến 120%, nó duy trì hiệu suất cao.Phạm vi hoạt động hiệu quả cao cao hơn nhiều so với động cơ không đồng bộ thông thường.Tải nhẹ, tải thay đổi và tải đầy đủ đều có tác dụng tiết kiệm năng lượng đáng kể;
• Hệ số công suất lên tới 0,95 trở lên, không cần bù phản kháng;
• Hệ số công suất được cải thiện rất nhiều.So với động cơ không đồng bộ, dòng điện chạy giảm hơn 10%.Do dòng điện vận hành và tổn thất hệ thống giảm nên có thể đạt được hiệu quả tiết kiệm năng lượng khoảng 1%.
• Tăng nhiệt độ thấp, mật độ năng lượng cao: thấp hơn 20K so với tăng nhiệt độ động cơ không đồng bộ ba pha, tăng nhiệt độ thiết kế là như nhau và có thể được chế tạo thành một khối lượng nhỏ hơn, tiết kiệm vật liệu hiệu quả hơn;
• Mô-men xoắn khởi động cao và khả năng quá tải cao: theo yêu cầu, nó có thể được thiết kế với mô-men xoắn khởi động cao (3-5 lần) và khả năng quá tải cao;
• Hệ thống điều khiển tốc độ tần số thay đổi được sử dụng, đáp ứng động tốt hơn và tốt hơn so với động cơ không đồng bộ.
• Kích thước lắp đặt giống như các động cơ không đồng bộ hiện đang được sử dụng rộng rãi, thiết kế và lựa chọn rất thuận tiện.
• Do hệ số công suất tăng, công suất trực quan của máy biến áp hệ thống cung cấp điện giảm đi rất nhiều, giúp cải thiện khả năng cung cấp điện của máy biến áp và cũng có thể giảm đáng kể chi phí cáp hệ thống (dự án mới);
• Khi dự án mới được xây dựng, tất cả các hệ thống truyền động đều sử dụng động cơ đồng bộ nam châm vĩnh cửu, việc đầu tư dự án về cơ bản giống như sử dụng động cơ không đồng bộ và dự án có thể tiếp tục thu được lợi ích tiết kiệm năng lượng sau khi dự án được đưa vào hoạt động;

Trong lĩnh vực công nghiệp nói chung, việc thay thế động cơ không đồng bộ hiệu suất cao điện áp thấp (380/660/1140V), hệ thống tiết kiệm năng lượng từ 5% đến 30% và động cơ không đồng bộ hiệu suất cao điện áp cao (6kV/10kV) , hệ thống tiết kiệm từ 2% đến 10%.

Phân tích ứng dụng công nghệ động cơ nam châm vĩnh cửu hiện đại

1.Ứng dụng công nghệ cơ điện nam châm vĩnh cửu vào thị trường thiết bị gia dụng

Việc ứng dụng công nghệ động cơ nam châm vĩnh cửu vào thị trường đồ gia dụng được thể hiện qua VCDDVD và máy vi tính.Hiện nay, nó đã dần hình thành sự phát triển của công nghiệp hóa, và dần dần mở rộng sang các bộ truyền động biến tốc nhiều pha.Chẳng hạn, người ta sử dụng máy lạnh Inverter sử dụng công nghệ động cơ nam châm vĩnh cửu hiện đại để nâng cao hiệu suất hoạt động của máy lạnh, giảm dần khối lượng của mô tơ máy lạnh, hạn chế tối đa tiếng ồn do máy lạnh gây ra.

2.Ứng dụng công nghệ cơ điện nam châm vĩnh cửu trong thị trường thang máy

Hệ thống biến tốc động cơ nam châm vĩnh cửu đã được sử dụng trên thị trường thang máy gần 10 năm.Ví dụ, bằng cách sử dụng động cơ nam châm vĩnh cửu đất hiếm tốc độ thấp làm máy kéo thang máy, việc sử dụng động cơ nam châm vĩnh cửu đất hiếm có thể tiết kiệm 20% năng lượng điện cho thang máy.Động cơ nam châm vĩnh cửu hiện đại thường được sử dụng trong lĩnh vực hệ thống truyền động biến tốc với tải trọng thay đổi lớn và yêu cầu điều chỉnh tốc độ cao.

3.Ứng dụng công nghệ cơ điện nam châm vĩnh cửu trong các doanh nghiệp công nghiệp và khai khoáng

Với sự phát triển của động cơ nam châm vĩnh cửu, động cơ nam châm vĩnh cửu mô-men xoắn lớn đã được phát triển tốt, đặc biệt là sự ra mắt thành công của động cơ biến tần nam châm vĩnh cửu trên thị trường đã mang đến cho các doanh nghiệp công nghiệp nặng và khai thác mỏ những lựa chọn mới.Do mô-men xoắn đầu ra của động cơ nam châm vĩnh cửu đủ lớn nên việc sử dụng hộp số cơ học giảm đi và tốc độ có thể kiểm soát được.Nó có thể chạy ở tốc độ thấp.Do đó, việc áp dụng khớp nối chất lỏng bị loại bỏ, giúp tiết kiệm chi phí mua thiết bị liên quan và bảo trì hai thiết bị trên, giúp giảm rủi ro an toàn, vì vậy động cơ biến tần nam châm vĩnh cửu rất phổ biến trong nhiều doanh nghiệp công nghiệp và khai thác mỏ .Do chức năng điều chỉnh tốc độ tần số thay đổi, nó đảm bảo mạnh mẽ cho người dùng để nâng cao hiệu quả sản xuất và tiết kiệm năng lượng điện.Do đó, động cơ biến tần nam châm vĩnh cửu hiện đại là lựa chọn cần thiết cho các doanh nghiệp công nghiệp và khai thác mỏ để nâng cấp thiết bị của họ trong tương lai.

Cấu trúc mạch từ rôto của động cơ đồng bộ nam châm vĩnh cửu khác nhau nên đặc tính hoạt động và hệ thống điều khiển của động cơ cũng khác nhau.Theo các vị trí khác nhau của nam châm vĩnh cửu trên rôto, động cơ đồng bộ nam châm vĩnh cửu chủ yếu có thể được chia thành loại bề mặt và loại bên trong.Trong động cơ đồng bộ nam châm vĩnh cửu kiểu bề mặt, các nam châm vĩnh cửu thường có dạng hình viên gạch và nằm ở bề mặt ngoài của lõi rôto.Đặc điểm quan trọng của động cơ này là độ tự cảm chính của trục thẳng và trục trực giao bằng nhau;nam châm vĩnh cửu bên trong nằm bên trong rôto, và có một miếng cực làm bằng vật liệu sắt từ giữa bề mặt ngoài của nam châm vĩnh cửu và vòng tròn bên trong của lõi stato, có thể bảo vệ nam châm vĩnh cửu.Đặc điểm quan trọng của động cơ nam châm vĩnh cửu này là độ tự cảm chính của trục thẳng và trục vuông góc không bằng nhau.Do đó, hiệu suất của hai động cơ này là khác nhau.

I. Tổng quan

Động cơ được kích thích bằng vật liệu nam châm vĩnh cửu neodymium sắt boron đất hiếm và được cung cấp một bộ chuyển đổi tần số đặc biệt của nam châm vĩnh cửu.Nó có các đặc điểm của mô-men xoắn khởi động lớn, phạm vi tốc độ rộng, cấu trúc nhỏ gọn, kích thước nhỏ, nhẹ, tiếng ồn thấp, hệ số công suất cao và hiệu quả cao.Nó là một lựa chọn năng lượng lý tưởng cho máy nén khí hiệu suất cao và tiết kiệm năng lượng.Các yêu cầu kỹ thuật và thông số như sau:

1. Động cơ có thể hoạt động bình thường trong các điều kiện sau:

1.1 Nhiệt độ môi trường không vượt quá 40℃;

1.2 Độ ẩm tương đối ≤90%;

1.3 Độ cao không quá 1000m.

2. Điện áp định mức của động cơ là 380V, cũng tùy theo yêu cầu của người sử dụng.

3. Hệ quy chiếu làm việc của động cơ: S1.

4. Lớp cách nhiệt: Lớp F.

5. Cấp bảo vệ: IP55.

6. Cấu tạo và kiểu lắp đặt động cơ: B3, B35.

7. Ổ cắm động cơ được đặt ở mặt trên của đế hoặc có thể nằm ở bên phải hoặc bên trái của đế tùy theo yêu cầu của người sử dụng.

8. Hệ số vận hành của động cơ: 1.15, 1.2 (hoặc theo thỏa thuận kỹ thuật).

II.Điều tra

1. Trước khi sử dụng, vui lòng kiểm tra cẩn thận hình thức bên ngoài của động cơ xem có bị hư hỏng trong quá trình vận chuyển hay không và kiểm tra xem các thông số trên bảng tên (công suất, điện áp, tốc độ, v.v.) có phù hợp với đơn đặt hàng hay không.

2. Kiểm tra xem các chốt của động cơ có bị lỏng không.

3. Dùng tay quay trục động cơ xem có bị kẹt không.

III. Ôphân tích và sử dụng

1. Trước khi cấp điện cho động cơ, hãy xác nhận chiều quay của động cơ và kiểm tra xem việc lắp đặt cơ khí và kết nối điện có an toàn và đáng tin cậy hay không.

2. Nếu động cơ phát hiện tiếng ồn hoặc rung động bất thường trong khi vận hành, vui lòng dừng vận hành ngay lập tức và cắt nguồn điện.Kiểm tra động cơ và máy nén, và đưa nó vào hoạt động trở lại sau khi khắc phục sự cố.

3. Nếu phát hiện động cơ tăng nhiệt độ bất thường trong quá trình vận hành, vui lòng dừng động cơ và cắt điện ngay lập tức, kiểm tra động cơ và máy nén, sau đó đưa vào sử dụng lại sau khi khắc phục sự cố.
