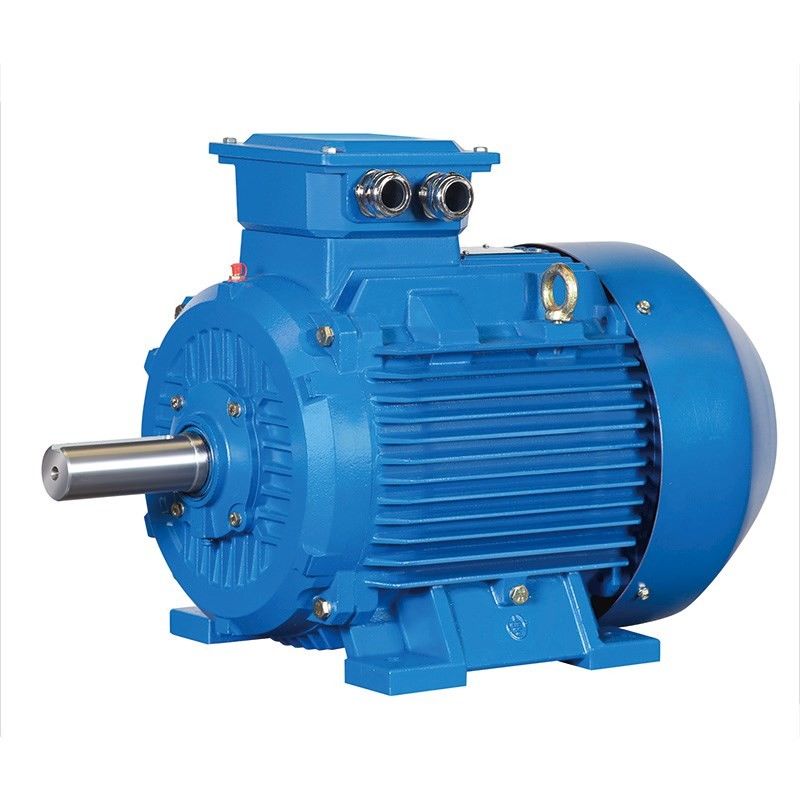

Các nhà sản xuất động cơ đồng bộ 3 pha tốc độ cực thấp Động cơ 380V IPM

Ưu điểm của động cơ nam châm vĩnh cửu đất hiếm:

Hiệu suất cao: Đường cong hiệu suất của động cơ không đồng bộ thường giảm nhanh hơn dưới 60% tải định mức và hiệu suất rất thấp khi tải nhẹ.Đường cong hiệu suất của động cơ nam châm vĩnh cửu đất hiếm cao và bằng phẳng, và nó nằm trong vùng hiệu suất cao ở mức 20% ~ 120% tải định mức.

Hệ số công suất cao: Giá trị đo được của hệ số công suất của động cơ đồng bộ nam châm vĩnh cửu đất hiếm gần với giá trị giới hạn là 1,0.Đường cong hệ số công suất cao và bằng phẳng như đường cong hiệu suất.Hệ số công suất cao.Không cần bù công suất phản kháng hạ áp và tận dụng hết công suất của hệ thống phân phối điện.

Dòng điện stato nhỏ: Rôto không có dòng điện kích thích, công suất phản kháng giảm và dòng điện stato giảm đáng kể.So với động cơ không đồng bộ cùng công suất, giá trị dòng điện stato có thể giảm từ 30% đến 50%.Đồng thời, do dòng điện stato giảm đi rất nhiều nên độ tăng nhiệt độ động cơ giảm, mỡ ổ trục và tuổi thọ ổ trục được kéo dài.

Mô-men xoắn ngoài bước và mô-men xoắn kéo vào cao: Động cơ đồng bộ nam châm vĩnh cửu đất hiếm có mô-men xoắn ngoài bước và mô-men xoắn kéo vào cao hơn, giúp động cơ có khả năng chịu tải cao hơn và có thể được kéo vào đồng bộ một cách trơn tru.

Làm suy yếu / tăng cường thông lượng của động cơ PM

Từ thông trong động cơ nam châm vĩnh cửu được tạo ra bởi các nam châm.Trường thông lượng đi theo một đường nhất định, có thể được tăng cường hoặc chống lại.Tăng cường hoặc tăng cường trường từ thông sẽ cho phép động cơ tạm thời tăng sản lượng mô-men xoắn.Đối lập với trường từ thông sẽ phủ nhận trường nam châm hiện có của động cơ.Trường nam châm giảm sẽ hạn chế sản xuất mô-men xoắn, nhưng giảm điện áp ngược.Điện áp back-emf giảm sẽ giải phóng điện áp để đẩy động cơ hoạt động ở tốc độ đầu ra cao hơn.Cả hai loại hoạt động đều yêu cầu dòng điện động cơ bổ sung.Hướng của dòng điện động cơ qua trục d, được cung cấp bởi bộ điều khiển động cơ, xác định hiệu ứng mong muốn.

Sự khác biệt giữa Động cơ nam châm vĩnh cửu và Động cơ không đồng bộ:

01. Cơ cấu cánh quạt

Động cơ không đồng bộ: Rôto gồm lõi sắt và dây quấn, chủ yếu là rôto lồng sóc và dây quấn.Rotor lồng sóc được đúc bằng các thanh nhôm.Từ trường của thanh nhôm cắt stato làm quay rôto.

Động cơ PMSM: Các nam châm vĩnh cửu được nhúng trong các cực từ của rôto và được điều khiển để quay bằng từ trường quay được tạo ra trong stato theo nguyên tắc các cực từ của cùng một pha thu hút các lực đẩy khác nhau.

02. Hiệu quả

Động cơ không đồng bộ: Cần hấp thụ dòng điện từ lưới kích thích, dẫn đến tổn thất năng lượng nhất định, dòng điện phản kháng của động cơ và hệ số công suất thấp.

Động cơ PMSM: Từ trường được cung cấp bởi nam châm vĩnh cửu, rôto không cần dòng điện kích thích và hiệu suất của động cơ được cải thiện.

03. Khối lượng và trọng lượng

Việc sử dụng vật liệu nam châm vĩnh cửu hiệu suất cao làm cho từ trường khe hở không khí của động cơ đồng bộ nam châm vĩnh cửu lớn hơn so với động cơ không đồng bộ.Kích thước và trọng lượng giảm so với động cơ không đồng bộ.Nó sẽ thấp hơn một hoặc hai kích thước khung hình so với động cơ không đồng bộ.

04. Dòng khởi động động cơ

Động cơ không đồng bộ: Được khởi động trực tiếp bằng điện tần số công suất, dòng khởi động lớn, có thể gấp 5 đến 7 lần dòng định mức, tức thời có tác động lớn đến lưới điện.Dòng khởi động lớn làm tăng điện áp chống rò của cuộn dây stato và mômen khởi động nhỏ nên không thể khởi động ở chế độ nặng.Ngay cả khi biến tần được sử dụng, nó chỉ có thể khởi động trong phạm vi dòng điện đầu ra định mức.

Động cơ PMSM: Nó được điều khiển bởi một bộ điều khiển chuyên dụng, thiếu các yêu cầu đầu ra định mức của bộ giảm tốc.Dòng khởi động thực tế nhỏ, dòng điện tăng dần theo tải và mô-men xoắn khởi động lớn.

05. Hệ số công suất

Động cơ không đồng bộ có hệ số công suất thấp, phải hấp thụ một lượng lớn dòng điện phản kháng từ lưới điện, dòng điện khởi động lớn của động cơ không đồng bộ sẽ gây ảnh hưởng ngắn hạn đến lưới điện, sử dụng lâu dài sẽ gây ra những hư hỏng nhất định đến các thiết bị lưới điện và máy biến áp.Cần bổ sung các bộ bù công suất và thực hiện bù công suất phản kháng để đảm bảo chất lượng lưới điện và tăng giá thành sử dụng thiết bị.

Không có dòng điện cảm ứng trong rôto của động cơ đồng bộ nam châm vĩnh cửu và hệ số công suất của động cơ cao, giúp cải thiện hệ số chất lượng của lưới điện và loại bỏ nhu cầu lắp đặt bộ bù.

06. Bảo trì

Động cơ không đồng bộ + cấu trúc giảm tốc sẽ tạo ra độ rung, nhiệt, tỷ lệ hỏng hóc cao, tiêu thụ dầu bôi trơn lớn và chi phí bảo trì thủ công cao;nó sẽ gây ra tổn thất thời gian chết nhất định.

Động cơ đồng bộ nam châm vĩnh cửu ba pha điều khiển trực tiếp thiết bị.Do bộ giảm tốc bị loại bỏ nên tốc độ đầu ra của động cơ thấp, tiếng ồn cơ học thấp, độ rung cơ học nhỏ và tỷ lệ hỏng hóc thấp.Toàn bộ hệ thống truyền động hầu như không cần bảo dưỡng.

Động cơ được kích thích bằng vật liệu nam châm vĩnh cửu neodymium sắt boron đất hiếm và được cung cấp một bộ chuyển đổi tần số đặc biệt của nam châm vĩnh cửu.Nó có các đặc điểm của mô-men xoắn khởi động lớn, phạm vi tốc độ rộng, cấu trúc nhỏ gọn, kích thước nhỏ, nhẹ, tiếng ồn thấp, hệ số công suất cao và hiệu quả cao.Nó là một lựa chọn năng lượng lý tưởng cho máy nén khí hiệu suất cao và tiết kiệm năng lượng.
