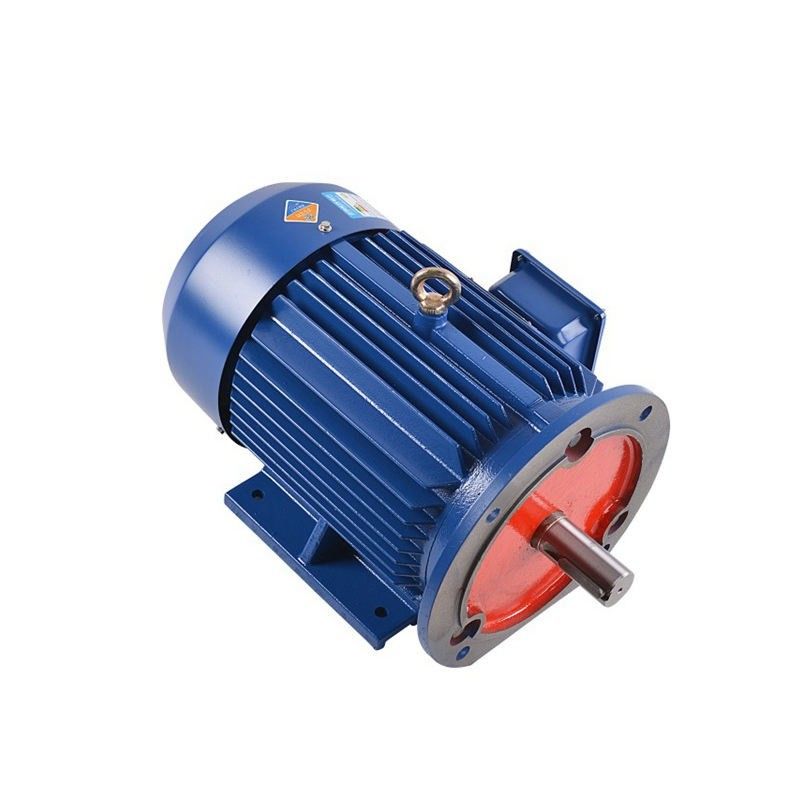

Động cơ trực tiếp nhẹ Động cơ nam châm vĩnh cửu Động cơ PMM xuyên tâm 380V

Giải thích ngắn gọn về động cơ nam châm vĩnh cửu và ưu điểm

Động cơ nam châm vĩnh cửu là máy điện sử dụng nam châm vĩnh cửu thay vì nam châm điện để tạo ra từ trường cần thiết cho hoạt động của chúng.Những động cơ này có một số ưu điểm so với động cơ truyền thống sử dụng nam châm điện:

1. Hiệu suất cao hơn: Động cơ nam châm vĩnh cửu có hiệu suất cao hơn động cơ truyền thống vì chúng có tổn thất thấp hơn do không có dòng điện trong cuộn dây rôto.

2. Mật độ công suất tốt hơn: Động cơ nam châm vĩnh cửu có mật độ công suất cao hơn động cơ truyền thống vì chúng có thể tạo ra từ trường mạnh hơn với lượng vật liệu nhỏ hơn.

3. Kích thước và trọng lượng nhỏ hơn: Do mật độ công suất cao hơn, động cơ nam châm vĩnh cửu có thể được thiết kế nhỏ hơn và nhẹ hơn so với động cơ truyền thống, khiến chúng trở nên lý tưởng cho các ứng dụng cần quan tâm đến không gian và trọng lượng.

4. Ít bảo trì hơn: Động cơ nam châm vĩnh cửu có ít bộ phận chuyển động hơn động cơ truyền thống, nghĩa là chúng cần ít bảo trì hơn và có tuổi thọ cao hơn.

5. Điều khiển tốt hơn: Động cơ nam châm vĩnh cửu có khả năng điều khiển tốt hơn vì chúng có thể phản ứng nhanh hơn với những thay đổi về tải và tốc độ, khiến chúng phù hợp với các ứng dụng yêu cầu điều khiển chính xác.

Hoạt động của động cơ đồng bộ nam châm vĩnh cửu

Nguyên lý làm việc của động cơ đồng bộ nam châm vĩnh cửu tương tự như động cơ đồng bộ.Nó phụ thuộc vào từ trường quay mà sinh ra sức điện động với tốc độ đồng bộ.Khi cuộn dây stato được cung cấp năng lượng bằng cách cung cấp nguồn 3 pha, một từ trường quay được tạo ra ở giữa các khe hở không khí.

Điều này tạo ra mô-men xoắn khi các cực của rôto giữ từ trường quay ở tốc độ đồng bộ và rôto quay liên tục.Vì những động cơ này không phải là động cơ tự khởi động nên cần cung cấp nguồn điện có tần số thay đổi.

Phân tích nguyên lý ưu điểm kỹ thuật của động cơ nam châm vĩnh cửu

Nguyên lý hoạt động của động cơ đồng bộ nam châm vĩnh cửu như sau: Trong cuộn dây stato của động cơ cho dòng điện ba pha vào, sau khi dòng điện đi vào sẽ tạo thành từ trường quay cho cuộn dây stato của động cơ.Do rôto được lắp nam châm vĩnh cửu nên cực từ của nam châm vĩnh cửu được cố định, theo nguyên tắc các cực từ cùng pha hút lực đẩy khác nhau, từ trường quay sinh ra trong stato sẽ làm rôto quay, chuyển động quay tốc độ của rôto bằng tốc độ của cực quay được tạo ra trong stato.

Dạng sóng back-emf:

Back emf là viết tắt của lực điện động ngược nhưng còn được gọi là lực điện động ngược.Suất điện động ngược là điện áp xuất hiện trong động cơ điện khi có chuyển động tương đối giữa cuộn dây stato và từ trường của rôto.Các đặc tính hình học của rôto sẽ xác định hình dạng của dạng sóng back-emf.Các dạng sóng này có thể là hình sin, hình thang, hình tam giác hoặc hình gì đó ở giữa.

Cả máy cảm ứng và PM đều tạo ra dạng sóng ngược emf.Trong một máy điện cảm ứng, dạng sóng back-emf sẽ phân rã khi trường rôto còn lại phân rã dần do thiếu trường stato.Tuy nhiên, với máy PM, rôto tạo ra từ trường của riêng nó.Do đó, một điện áp có thể được tạo ra trong cuộn dây stato bất cứ khi nào rôto chuyển động.Điện áp back-emf sẽ tăng tuyến tính với tốc độ và là một yếu tố quan trọng trong việc xác định tốc độ vận hành tối đa.
