Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: ENNENG
Chứng nhận: CE,UL
Số mô hình: PMM
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 500-5000/set
chi tiết đóng gói: đóng gói đi biển
Thời gian giao hàng: 15-120 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 20000 bộ/năm
Tên: |
Động cơ điện từ |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Dãy công suất: |
5,5-3000kw |
người Ba Lan: |
2,4,6,8,10 |
Vôn: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Chống cháy nổ: |
ĐÚNG |
Màu sắc: |
màu xanh da trời |
Kiểu: |
IPMSM |
nhà ở: |
Gang thép |
Tên: |
Động cơ điện từ |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Dãy công suất: |
5,5-3000kw |
người Ba Lan: |
2,4,6,8,10 |
Vôn: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Chống cháy nổ: |
ĐÚNG |
Màu sắc: |
màu xanh da trời |
Kiểu: |
IPMSM |
nhà ở: |
Gang thép |

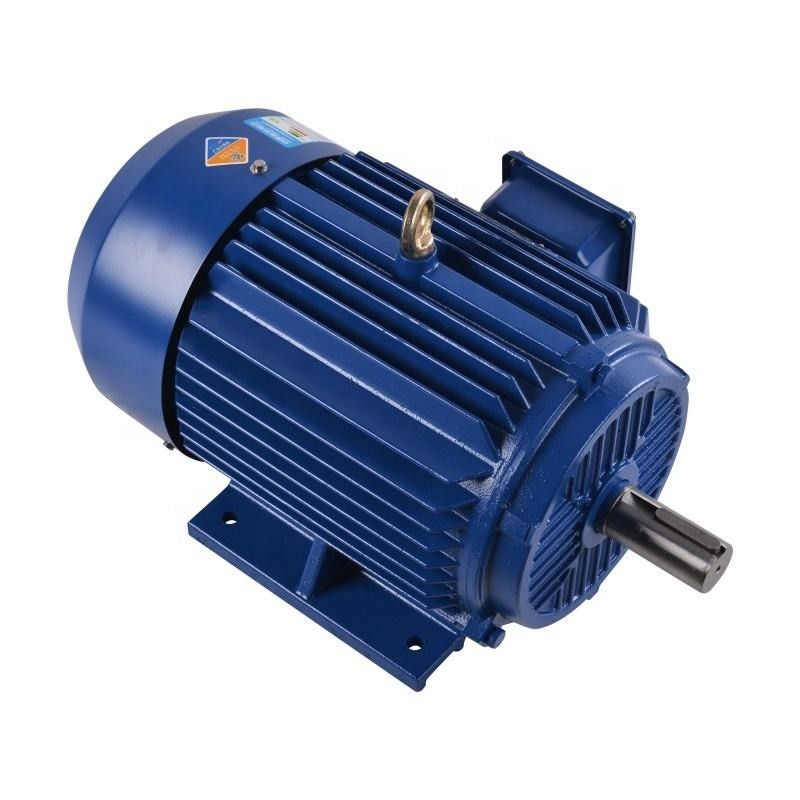

Tiết kiệm năng lượng Kích thước nhỏ Động cơ nam châm vĩnh cửu bên trong hiệu quả cao
Động cơ đồng bộ nam châm vĩnh cửu là gì?
Động cơ đồng bộ nam châm vĩnh cửu (PMSM) là một loại động cơ điện hoạt động bằng nam châm vĩnh cửu được gắn trong rôto của nó.Đôi khi nó còn được gọi là động cơ AC không chổi than hoặc động cơ nam châm vĩnh cửu đồng bộ.
Trong PMSM, stato (bộ phận đứng yên của động cơ) chứa một loạt cuộn dây được cung cấp năng lượng theo trình tự để tạo ra từ trường quay.Rôto (phần quay của động cơ) chứa một loạt nam châm vĩnh cửu được sắp xếp để tạo ra từ trường tương tác với từ trường do stato tạo ra.
Khi hai từ trường tương tác, rôto quay, tạo ra năng lượng cơ học có thể được sử dụng để cung cấp năng lượng cho máy móc hoặc các thiết bị khác.Do các nam châm vĩnh cửu trong rôto cung cấp từ trường mạnh, không đổi nên PMSM có hiệu suất cao và cần ít năng lượng hơn để vận hành so với các loại động cơ điện khác.
PMSM được sử dụng trong rất nhiều ứng dụng, bao gồm xe điện, máy móc công nghiệp và thiết bị gia dụng.Chúng được biết đến với hiệu quả cao, yêu cầu bảo trì thấp và kiểm soát chính xác, khiến chúng trở thành lựa chọn phổ biến cho nhiều loại hệ thống khác nhau.
Hoạt động của động cơ đồng bộ nam châm vĩnh cửu
Hoạt động của động cơ đồng bộ nam châm vĩnh cửu rất đơn giản, nhanh chóng và hiệu quả khi so sánh với động cơ thông thường.Hoạt động của PMSM phụ thuộc vào từ trường quay của stato và từ trường không đổi của rôto.Các nam châm vĩnh cửu được sử dụng làm rôto để tạo ra từ thông không đổi và hoạt động và khóa ở tốc độ đồng bộ.Các loại động cơ này tương tự như động cơ DC không chổi than.
Các nhóm phasor được hình thành bằng cách nối các cuộn dây của stato với nhau.Các nhóm pha này được nối với nhau để tạo thành các kết nối khác nhau như sao, Delta, pha kép và pha đơn.Để giảm điện áp sóng hài, các cuộn dây phải được quấn ngắn với nhau.
Khi cấp nguồn xoay chiều 3 pha cho stato, nó sẽ tạo ra từ trường quay và từ trường không đổi được tạo ra do nam châm vĩnh cửu của rôto.Rôto này hoạt động đồng bộ với tốc độ đồng bộ.Toàn bộ hoạt động của PMSM phụ thuộc vào khe hở không khí giữa stato và rôto khi không tải.
Nếu khe hở không khí lớn thì tổn thất gió của động cơ sẽ giảm.Các cực từ trường do nam châm vĩnh cửu tạo ra rất nổi bật.Động cơ đồng bộ nam châm vĩnh cửu không phải là động cơ tự khởi động.Vì vậy, cần phải điều khiển tần số thay đổi của stato bằng điện tử.
Phân tích nguyên lý ưu điểm kỹ thuật của động cơ nam châm vĩnh cửu
Nguyên lý hoạt động của động cơ đồng bộ nam châm vĩnh cửu như sau: Trong cuộn dây stato của động cơ cho dòng điện ba pha vào, sau khi dòng điện đi vào sẽ tạo thành từ trường quay cho cuộn dây stato của động cơ.Do rôto được lắp nam châm vĩnh cửu nên cực từ của nam châm vĩnh cửu được cố định, theo nguyên tắc các cực từ cùng pha hút lực đẩy khác nhau, từ trường quay sinh ra trong stato sẽ làm rôto quay, chuyển động quay tốc độ của rôto bằng tốc độ của cực quay được tạo ra trong stato.
Dạng sóng back-emf:
Back emf là viết tắt của lực điện động ngược nhưng còn được gọi là lực điện động ngược.Suất điện động ngược là điện áp xuất hiện trong động cơ điện khi có chuyển động tương đối giữa cuộn dây stato và từ trường của rôto.Các đặc tính hình học của rôto sẽ xác định hình dạng của dạng sóng back-emf.Các dạng sóng này có thể là hình sin, hình thang, hình tam giác hoặc hình gì đó ở giữa.
Cả máy cảm ứng và PM đều tạo ra dạng sóng ngược emf.Trong một máy điện cảm ứng, dạng sóng back-emf sẽ phân rã khi trường rôto còn lại phân rã dần do thiếu trường stato.Tuy nhiên, với máy PM, rôto tạo ra từ trường của riêng nó.Do đó, một điện áp có thể được tạo ra trong cuộn dây stato bất cứ khi nào rôto chuyển động.Điện áp back-emf sẽ tăng tuyến tính với tốc độ và là một yếu tố quan trọng trong việc xác định tốc độ vận hành tối đa.
Động cơ AC nam châm vĩnh cửu (PMAC) có nhiều ứng dụng bao gồm:
Máy móc công nghiệp: Động cơ PMAC được sử dụng trong nhiều ứng dụng máy móc công nghiệp, chẳng hạn như máy bơm, máy nén, quạt và máy công cụ.Chúng mang lại hiệu quả cao, mật độ năng lượng cao và điều khiển chính xác, khiến chúng trở nên lý tưởng cho các ứng dụng này.
Người máy: Động cơ PMAC được sử dụng trong các ứng dụng người máy và tự động hóa, nơi chúng cung cấp mật độ mô-men xoắn cao, điều khiển chính xác và hiệu quả cao.Chúng thường được sử dụng trong cánh tay rô-bốt, dụng cụ gắp và các hệ thống điều khiển chuyển động khác.
Hệ thống HVAC: Động cơ PMAC được sử dụng trong các hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC), nơi chúng mang lại hiệu quả cao, điều khiển chính xác và độ ồn thấp.Chúng thường được sử dụng trong quạt và máy bơm trong các hệ thống này.
Hệ thống năng lượng tái tạo: Động cơ PMAC được sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như tua-bin gió và thiết bị theo dõi năng lượng mặt trời, nơi chúng mang lại hiệu quả cao, mật độ năng lượng cao và điều khiển chính xác.Chúng thường được sử dụng trong các máy phát điện và hệ thống theo dõi trong các hệ thống này.
Thiết bị y tế: Động cơ PMAC được sử dụng trong thiết bị y tế, chẳng hạn như máy MRI, nơi chúng cung cấp mật độ mô-men xoắn cao, điều khiển chính xác và độ ồn thấp.Chúng thường được sử dụng trong các động cơ dẫn động các bộ phận chuyển động trong các máy này.
Tùy thuộc vào cách nam châm được gắn vào rôto và thiết kế của rôto, động cơ đồng bộ nam châm vĩnh cửu có thể được phân thành hai loại:
Động cơ đồng bộ nam châm vĩnh cửu bề mặt (SPMSM)
Động cơ đồng bộ nam châm vĩnh cửu bên trong (IPMSM).
SPMSM gắn tất cả các miếng nam châm trên bề mặt và IPMSM đặt nam châm bên trong rôto.
Thuận lợi
nhỏ và nhẹ
Trong thiết kế cấu trúc và điện từ đặc biệt, tỷ lệ khối lượng trên trọng lượng giảm 20%, chiều dài của toàn bộ máy giảm 10% và tỷ lệ đầy đủ của các khe stato tăng lên 90%.
Tích hợp cao
Động cơ và biến tần được tích hợp cao, tránh kết nối mạch bên ngoài giữa động cơ và biến tần, đồng thời cải thiện độ tin cậy của các sản phẩm hệ thống.
Tiết kiệm năng lượng
Vật liệu nam châm vĩnh cửu đất hiếm hiệu suất cao, khe stato đặc biệt và cấu trúc rôto giúp động cơ này hoạt động hiệu quả theo tiêu chuẩn IE4.
thiết kế tùy chỉnh
Thiết kế và sản xuất theo yêu cầu, dành riêng cho các loại máy đặc biệt, giảm các chức năng dư thừa và biên độ thiết kế, đồng thời giảm thiểu chi phí.
Độ rung và tiếng ồn thấp
Động cơ được điều khiển trực tiếp, tiếng ồn và độ rung của thiết bị nhỏ, giảm tác động đến môi trường thi công.
Bảo trì miễn phí
Không có bộ phận bánh răng tốc độ cao, không cần thay dầu bôi trơn bánh răng thường xuyên và thiết bị thực sự không cần bảo trì.
Làm suy yếu / tăng cường thông lượng của động cơ PM
Từ thông trong động cơ nam châm vĩnh cửu được tạo ra bởi các nam châm.Trường thông lượng đi theo một đường nhất định, có thể được tăng cường hoặc chống lại.Tăng cường hoặc tăng cường trường từ thông sẽ cho phép động cơ tạm thời tăng sản lượng mô-men xoắn.Đối lập với trường từ thông sẽ phủ nhận trường nam châm hiện có của động cơ.Trường nam châm giảm sẽ hạn chế sản xuất mô-men xoắn, nhưng giảm điện áp ngược.Điện áp back-emf giảm sẽ giải phóng điện áp để đẩy động cơ hoạt động ở tốc độ đầu ra cao hơn.Cả hai loại hoạt động đều yêu cầu dòng điện động cơ bổ sung.Hướng của dòng điện động cơ qua trục d, được cung cấp bởi bộ điều khiển động cơ, xác định hiệu ứng mong muốn.
Ứng dụng nào sử dụng động cơ PMSM?
Các ngành sử dụng động cơ PMSM bao gồm Luyện kim, Gốm sứ, Cao su, Dầu mỏ, Dệt may và nhiều ngành khác.Động cơ PMSM có thể được thiết kế để hoạt động ở tốc độ đồng bộ từ nguồn cung cấp điện áp và tần số không đổi cũng như các ứng dụng Truyền động tốc độ thay đổi (VSD).Được sử dụng rộng rãi trong xe điện (EV) do hiệu suất cao, công suất và mật độ mô-men xoắn, chúng thường là lựa chọn ưu việt trong các ứng dụng mô-men xoắn cao như máy trộn, máy mài, máy bơm, quạt, máy thổi, băng tải và các ứng dụng công nghiệp nơi động cơ cảm ứng truyền thống được sử dụng thành lập.
Động cơ đồng bộ nam châm vĩnh cửu có nam châm bên trong: Hiệu suất năng lượng tối đa
Động cơ đồng bộ nam châm vĩnh cửu có nam châm bên trong (IPMSM) là động cơ lý tưởng cho các ứng dụng lực kéo mà mô-men xoắn cực đại không xảy ra ở tốc độ tối đa.Loại động cơ này được sử dụng trong các ứng dụng yêu cầu tính năng động cao và khả năng chịu quá tải.Và nó cũng là sự lựa chọn hoàn hảo nếu bạn muốn vận hành quạt hoặc máy bơm trong phạm vi IE4 và IE5.Chi phí mua cao thường được bù đắp nhờ tiết kiệm năng lượng trong thời gian chạy, với điều kiện là bạn vận hành nó với biến tần phù hợp.
Biến tần gắn động cơ của chúng tôi sử dụng chiến lược điều khiển tích hợp dựa trên MTPA (Mô-men xoắn cực đại trên mỗi Ampe).Điều này cho phép bạn vận hành động cơ đồng bộ nam châm vĩnh cửu với hiệu suất năng lượng tối đa.Khả năng quá tải 200 %, mô-men xoắn khởi động tuyệt vời và phạm vi điều khiển tốc độ mở rộng cũng cho phép bạn khai thác tối đa định mức động cơ.Để thu hồi chi phí nhanh chóng và quy trình kiểm soát hiệu quả nhất.
Động cơ đồng bộ nam châm vĩnh cửu có nam châm ngoài cho các ứng dụng servo cổ điển
Động cơ đồng bộ nam châm vĩnh cửu có nam châm ngoài (SPMSM) là động cơ lý tưởng khi bạn cần quá tải cao và tăng tốc nhanh, ví dụ như trong các ứng dụng servo cổ điển.Thiết kế kéo dài cũng dẫn đến quán tính khối lượng thấp và có thể được cài đặt tối ưu.Tuy nhiên, một nhược điểm của hệ thống bao gồm SPMSM và biến tần là chi phí liên quan đến nó, vì công nghệ phích cắm đắt tiền và bộ mã hóa chất lượng cao thường được sử dụng.
Tại sao bạn nên chọn động cơ IPM thay vì SPM?
1. Mô-men xoắn cao đạt được bằng cách sử dụng mô-men xoắn từ trở ngoài mô-men xoắn từ tính.
2. Động cơ IPM tiêu thụ điện năng ít hơn tới 30% so với động cơ điện thông thường.
3. An toàn cơ học được cải thiện vì không giống như trong SPM, nam châm sẽ không tách ra do lực ly tâm.
4. Nó có thể đáp ứng vòng quay động cơ tốc độ cao bằng cách điều khiển hai loại mô-men xoắn bằng cách sử dụng điều khiển véc-tơ.
