Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: ENNENG
Chứng nhận: CE,UL
Số mô hình: PMM
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 500-5000/set
chi tiết đóng gói: đóng gói đi biển
Thời gian giao hàng: 15-120 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 20000 bộ/năm
tên: |
Động cơ điện từ vĩnh viễn với yếu tố công suất cao cho máy thông khí |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Dãy công suất: |
5,5-3000kw |
Cài đặt: |
IMB3 IMB5 IMB35 |
Giai đoạn: |
3 pha |
Điện áp: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Nhà ở: |
gang thép |
Tính năng: |
hệ số công suất cao |
Ứng dụng: |
Luyện kim, Gốm sứ, Cao su, Dầu mỏ, Dệt may |
tên: |
Động cơ điện từ vĩnh viễn với yếu tố công suất cao cho máy thông khí |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Dãy công suất: |
5,5-3000kw |
Cài đặt: |
IMB3 IMB5 IMB35 |
Giai đoạn: |
3 pha |
Điện áp: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Nhà ở: |
gang thép |
Tính năng: |
hệ số công suất cao |
Ứng dụng: |
Luyện kim, Gốm sứ, Cao su, Dầu mỏ, Dệt may |

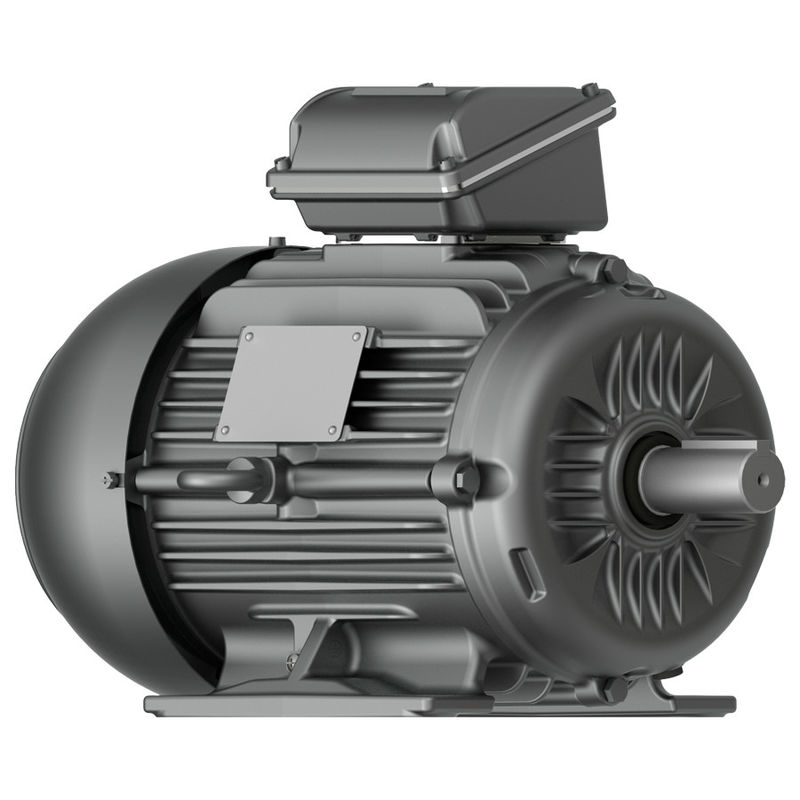

Động cơ điện từ vĩnh viễn với yếu tố công suất cao cho máy thông khí
Động cơ đồng bộ nam châm vĩnh viễn là gì?
Động cơ đồng bộ từ vĩnh viễn chủ yếu bao gồm stator, rotor, khung gầm, nắp phía trước, phía sau, vòng bi, v.v.Cấu trúc của stator về cơ bản là giống như của động cơ không đồng bộ thông thường, và sự khác biệt chính giữa động cơ đồng bộ nam châm vĩnh viễn và các loại động cơ khác là rotor của nó.
Vật liệu nam châm vĩnh cửu với nam châm được nam châm trước (đầy điện từ) trên bề mặt hoặc bên trong nam châm vĩnh cửu của động cơ, cung cấp trường nam châm khoảng trống không khí cần thiết cho động cơ.Cấu trúc rotor này có thể giảm hiệu quả khối lượng động cơ, giảm mất mát và cải thiện hiệu quả.
Phân tích nguyên tắc lợi thế kỹ thuật của động cơ nam châm vĩnh viễn
Nguyên tắc của một động cơ đồng bộ nam châm vĩnh viễn là như sau: Trong stator của động cơ cuộn vào dòng ba pha, sau khi dòng truyền,nó sẽ tạo thành một trường từ quay cho vòng bọc stator của động cơVì rotor được lắp đặt với nam châm vĩnh viễn, cực từ của nam châm vĩnh viễn được cố định,theo nguyên tắc của các cực từ của cùng một giai đoạn thu hút sự đẩy khác nhau, các trường từ quay được tạo ra trong stator sẽ thúc đẩy rotor để quay, Tốc độ quay của rotor bằng với tốc độ của cột quay được tạo ra trong stator.
Do sử dụng nam châm vĩnh cửu để cung cấp các trường từ, quy trình xoắn là trưởng thành, đáng tin cậy và linh hoạt về kích thước, và công suất thiết kế có thể nhỏ đến hàng chục watt, lên đến megawatt.Đồng thời, bằng cách tăng hoặc giảm số lượng cặp nam châm vĩnh cửu rotor, dễ dàng thay đổi số cột của động cơ,làm cho phạm vi tốc độ của động cơ đồng bộ nam châm vĩnh viễn rộng hơnVới các rotor nam châm vĩnh cửu đa cực, tốc độ định số có thể thấp đến một chữ số, điều này rất khó đạt được bởi các động cơ không đồng bộ thông thường.
Đặc biệt là trong môi trường ứng dụng tốc độ thấp và công suất cao, động cơ đồng bộ nam châm vĩnh viễn có thể được điều khiển trực tiếp bằng thiết kế đa cực ở tốc độ thấp,so với một động cơ bình thường cộng với máy giảm, những lợi thế của một động cơ đồng bộ nam châm vĩnh viễn có thể được nhấn mạnh.
Động cơ dẫn động trực tiếp bằng nam châm vĩnh viễn trong máy thông khí
Động cơ động cơ trực tiếp từ vĩnh viễn là một công nghệ động cơ mới nổi, so với thiết bị truyền tải trong máy thông gió truyền thống,nó loại bỏ sự mất mát truyền tải trong hệ thống truyền tải truyền thống và cải thiện hiệu quả sử dụng năng lượng bằng cách điều khiển trực tiếp quạt hoặc động cơ xoayCác đặc điểm chính của nó bao gồm:
Cấu trúc đơn giản: động cơ dẫn động trực tiếp từ vĩnh viễn bao gồm một động cơ điện và một quạt hoặc bánh xoay, loại bỏ thiết bị truyền tải trong máy thông gió truyền thống,làm cho toàn bộ cấu trúc hệ thống đơn giản hơn.
Tốc độ phản ứng nhanh: động cơ động cơ trực tiếp từ vĩnh viễn có tốc độ phản ứng cao và có thể nhanh chóng điều chỉnh tốc độ của quạt hoặc động cơ để đáp ứng nhu cầu của các điều kiện làm việc khác nhau.
Tiếng ồn thấp: So với các máy thông thường, các yếu tố như truyền tải và ma sát cơ học được loại bỏ trong động cơ động cơ trực tiếp từ vĩnh viễn, do đó làm giảm đáng kể mức độ tiếng ồn.
Chi phí bảo trì thấp: Các động cơ động cơ trực tiếp từ vĩnh viễn không yêu cầu thay thế thường xuyên các thành phần như hộp số và quạt hoặc bánh xoay, giảm chi phí bảo trì và thời gian ngừng hoạt động.
Việc sử dụng động cơ động cơ trực tiếp từ vĩnh viễn mang lại những cải tiến đáng kể và lợi ích hiệu suất cho máy thông gió.Động cơ dẫn động trực tiếp từ vĩnh viễn loại bỏ tổn thất truyền dẫn được tìm thấy trong máy thông gió truyền thống và tăng hiệu quả năng lượngSo với máy thông khí truyền thống, động cơ PMD có thể chuyển đổi năng lượng điện thành năng lượng cơ học với hiệu quả cao hơn.dẫn đến một quy trình thông gió hiệu quả hơn về năng lượng và thân thiện với môi trườngDo cấu trúc đơn giản và tiếng ồn thấp của động cơ động cơ trực tiếp từ vĩnh viễn, hoạt động của nó có ít tác động đến môi trường.Ô nhiễm tiếng ồn và rung động do ma sát cơ học được giảm, cũng như ô nhiễm chất lượng không khí và nước. động cơ động cơ trực tiếp từ vĩnh viễn cũng có những lợi thế về tốc độ phản ứng nhanh và chi phí bảo trì thấp,có thể cải thiện hiệu suất và tính bền vững của máy thông gióĐiều này có thể cải thiện năng suất, giảm chi phí hoạt động và thúc đẩy việc sử dụng hợp lý tài nguyên nước cho ngành xử lý nước.
Các ứng dụng nào sử dụng động cơ PMSM?
Các ngành công nghiệp sử dụng động cơ PMSM bao gồm kim loại, gốm, dầu mỏ, dệt may và nhiều ngành khác.Động cơ PMSM có thể được thiết kế để hoạt động ở tốc độ đồng bộ từ nguồn cung cấp điện áp và tần số liên tục cũng như các ứng dụng VSD (Variable Speed Drive)Do hiệu quả cao và mật độ công suất và mô-men xoắn, chúng thường là một sự lựa chọn vượt trội trong các ứng dụng mô-men xoắn cao như máy trộn, máy xay, máy bơm, quạt, máy thổi, máy vận chuyển,và các ứng dụng công nghiệp nơi truyền thống động cơ cảm ứng được tìm thấy.
Động cơ đồng bộ nam châm vĩnh viễn với nam châm bên trong: Hiệu quả năng lượng tối đa
Động cơ đồng bộ nam châm vĩnh viễn với nam châm bên trong (IPMSM) là động cơ lý tưởng cho các ứng dụng kéo mà mô-men xoắn tối đa không xảy ra ở tốc độ tối đa.Loại động cơ này được sử dụng trong các ứng dụng đòi hỏi năng động cao và khả năng quá tải. Và nó cũng là sự lựa chọn hoàn hảo nếu bạn muốn vận hành quạt hoặc máy bơm trong IE4 và IE5 phạm vi. chi phí mua hàng cao thường được thu hồi thông qua tiết kiệm năng lượng trong thời gian chạy,miễn là bạn vận hành nó với ổ đĩa tần số biến đúng.
Động cơ truyền động tần số biến động của chúng tôi sử dụng một chiến lược điều khiển tích hợp dựa trên MTPA (Moment tối đa mỗi Ampere).Điều này cho phép bạn vận hành động cơ đồng bộ nam châm vĩnh viễn của bạn với hiệu quả năng lượng tối đa. quá tải của 200%, mô-men xoắn khởi động tuyệt vời, và phạm vi điều khiển tốc độ mở rộng cũng cho phép bạn tận dụng đầy đủ mã số động cơ.Để thu hồi chi phí nhanh chóng và các quy trình kiểm soát hiệu quả nhất.
Động cơ đồng bộ với nam châm vĩnh viễn với nam châm bên ngoài cho các ứng dụng servo cổ điển
Động cơ đồng bộ nam châm vĩnh viễn với nam châm bên ngoài (SPMSM) là động cơ lý tưởng khi bạn cần quá tải cao và tăng tốc nhanh, ví dụ trong các ứng dụng servo cổ điển.Thiết kế kéo dài cũng dẫn đến inertia khối lượng thấp và có thể được cài đặt tối ưuTuy nhiên, một nhược điểm của hệ thống bao gồm SPMSM và ổ đĩa tần số biến là chi phí liên quan đến nó, vì công nghệ phích đắt tiền và bộ mã hóa chất lượng cao thường được sử dụng.
Ưu điểm của động cơ nam châm vĩnh viễn đất hiếm
Hiệu suất cao: Cờ hiệu suất của động cơ không đồng bộ thường giảm nhanh hơn dưới 60% tải trọng định số, và hiệu suất rất thấp ở tải trọng nhẹ.Đường cong hiệu suất của động cơ nam châm vĩnh cửu đất hiếm cao và phẳng, và nó nằm trong khu vực hiệu quả cao ở mức 20% ~ 120% tải trọng định số.
Nhân tố công suất cao: Giá trị đo của nhân tố công suất của động cơ đồng bộ từ vĩnh viễn đất hiếm gần với giá trị giới hạn là 1.0Các đường cong yếu tố năng lượng là cao và phẳng như các đường cong hiệu quả.Không cần bù điện phản ứng điện áp thấp và công suất hệ thống phân phối điện được sử dụng đầy đủ.
Dòng điện stator nhỏ: Rotor không có dòng điện kích thích, công suất phản ứng giảm và dòng điện stator giảm đáng kể.,giá trị dòng stator có thể được giảm từ 30% đến 50%. Đồng thời, vì dòng stator giảm đáng kể, sự gia tăng nhiệt độ động cơ được giảm,và chất béo mang và mang tuổi thọ được kéo dài.
Bộ mô-men đồng bộ nam châm vĩnh cửu đất hiếm có mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-mô-men mô-men mô-mà làm cho động cơ có khả năng tải cao hơn và có thể được kéo trơn tru vào đồng bộ hóa.
Những nhược điểm của động cơ nam châm vĩnh cửu đất hiếm
Chi phí cao: So với động cơ không đồng bộ của cùng một thông số kỹ thuật, khoảng cách không khí giữa stator và rotor nhỏ hơn và độ chính xác xử lý của mỗi thành phần cao;cấu trúc rotor phức tạp hơn và giá của vật liệu thép từ hiếm đất caoDo đó, chi phí sản xuất động cơ cao, phổ biến cho động cơ không đồng bộ khoảng 2 lần.
Tác động lớn khi khởi động toàn năng: Khi khởi động ở áp suất đầy đủ, tốc độ đồng bộ có thể được rút ra trong một thời gian rất ngắn.Điện khởi động lớn hơn 10 lần so với điện bình thườngTác động lên hệ thống cung cấp điện là lớn, đòi hỏi một công suất lớn của hệ thống cung cấp điện.
Thép nam châm đất hiếm dễ dàng làm mất nam châm: Khi vật liệu nam châm vĩnh cửu bị rung động, nhiệt độ cao và dòng quá tải, độ thấm từ tính của nó có thể giảm,hoặc hiện tượng phi từ hóa xảy ra, làm giảm hiệu suất của động cơ nam châm vĩnh viễn.
PMSM gắn trên bề mặt
Trong cấu trúc này, nam châm được gắn trên bề mặt của rotor. Nó phù hợp với các ứng dụng tốc độ cao, vì nó không chắc chắn.Nó cung cấp một khoảng cách không khí đồng đều bởi vì tính thấm của nam châm vĩnh viễn và khoảng cách không khí là như nhauKhông có mô-men xoắn miễn cưỡng, hiệu suất năng động cao, và phù hợp với các thiết bị tốc độ cao như robot và ổ công cụ.
PMSM chôn hoặc PMSM bên trong
Trong loại cấu trúc này, nam châm vĩnh cửu được nhúng vào rotor như được hiển thị trong hình dưới đây. Nó phù hợp với các ứng dụng tốc độ cao và mạnh mẽ.Vòng quay miễn cưỡng là do độ nổi bật của động cơ.
