Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: ENNENG
Chứng nhận: CE,UL
Số mô hình: PMM
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 500-5000/set
chi tiết đóng gói: đóng gói đi biển
Thời gian giao hàng: 15-120 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 20000 bộ/năm
Tên: |
Động cơ nam châm vĩnh cửu NdFeB đất hiếm |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Dãy công suất: |
5,5-3000kw |
Cài đặt: |
IMB3 IMB5 IMB35 |
Giai đoạn: |
3 pha |
Vôn: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
nhà ở: |
Gang thép |
Tính năng: |
hệ số công suất cao |
Ứng dụng: |
Luyện kim, Gốm sứ, Cao su, Dầu mỏ, Dệt may |
Tên: |
Động cơ nam châm vĩnh cửu NdFeB đất hiếm |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Dãy công suất: |
5,5-3000kw |
Cài đặt: |
IMB3 IMB5 IMB35 |
Giai đoạn: |
3 pha |
Vôn: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
nhà ở: |
Gang thép |
Tính năng: |
hệ số công suất cao |
Ứng dụng: |
Luyện kim, Gốm sứ, Cao su, Dầu mỏ, Dệt may |

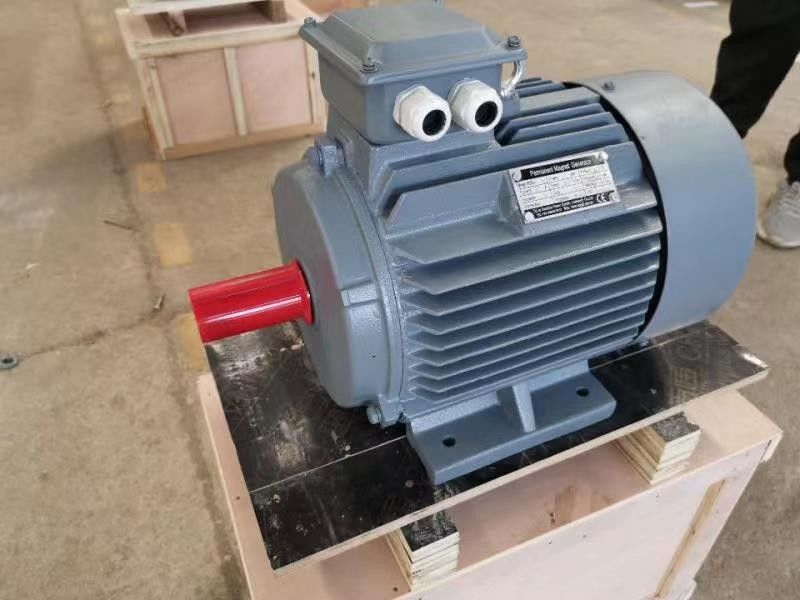

Động cơ điện nam châm vĩnh cửu 380v 132kw 150kw tùy chỉnh cho máy đùn nhựa
Động cơ đồng bộ nam châm vĩnh cửu là gì?
Động cơ đồng bộ nam châm vĩnh cửu chủ yếu bao gồm stato, rôto, khung gầm, vỏ trước-sau, vòng bi, v.v. Cấu trúc của stato về cơ bản giống như cấu trúc của động cơ không đồng bộ thông thường và sự khác biệt chính giữa động cơ đồng bộ nam châm vĩnh cửu động cơ và các loại động cơ khác là cánh quạt của nó.
Vật liệu nam châm vĩnh cửu với từ tính được tiền từ hóa (tích điện từ) trên bề mặt hoặc bên trong nam châm vĩnh cửu của động cơ, cung cấp từ trường khe hở không khí cần thiết cho động cơ.Cấu trúc cánh quạt này có thể giảm khối lượng động cơ một cách hiệu quả, giảm tổn thất và nâng cao hiệu quả.
Phân tích nguyên lý ưu điểm kỹ thuật của động cơ nam châm vĩnh cửu
Nguyên lý hoạt động của động cơ đồng bộ nam châm vĩnh cửu như sau: Trong cuộn dây stato của động cơ cho dòng điện ba pha vào, sau khi dòng điện đi vào sẽ tạo thành từ trường quay cho cuộn dây stato của động cơ.Do rôto được lắp nam châm vĩnh cửu nên cực từ của nam châm vĩnh cửu được cố định, theo nguyên tắc các cực từ cùng pha hút lực đẩy khác nhau, từ trường quay sinh ra trong stato sẽ làm rôto quay, chuyển động quay tốc độ của rôto bằng tốc độ của cực quay được tạo ra trong stato.
Do sử dụng nam châm vĩnh cửu để cung cấp từ trường, quy trình rôto trưởng thành, đáng tin cậy và linh hoạt về kích thước, và công suất thiết kế có thể nhỏ tới hàng chục watt, tối đa megawatt.Đồng thời, bằng cách tăng hoặc giảm số cặp nam châm vĩnh cửu rôto, việc thay đổi số cực của động cơ sẽ dễ dàng hơn, giúp dải tốc độ của động cơ đồng bộ nam châm vĩnh cửu rộng hơn.Với rôto nam châm vĩnh cửu đa cực, tốc độ định mức có thể thấp tới một chữ số, điều mà động cơ không đồng bộ thông thường khó đạt được.
Đặc biệt trong môi trường ứng dụng công suất cao tốc độ thấp, động cơ đồng bộ nam châm vĩnh cửu có thể được điều khiển trực tiếp bởi thiết kế đa cực ở tốc độ thấp, so với động cơ thông thường cộng với bộ giảm tốc, có thể nêu bật những ưu điểm của động cơ đồng bộ nam châm vĩnh cửu .
Hoạt động của động cơ đồng bộ nam châm vĩnh cửu
Hoạt động của động cơ đồng bộ nam châm vĩnh cửu rất đơn giản, nhanh chóng và hiệu quả khi so sánh với động cơ thông thường.Hoạt động của PMSM phụ thuộc vào từ trường quay của stato và từ trường không đổi của rôto.Các nam châm vĩnh cửu được sử dụng làm rôto để tạo ra từ thông không đổi và hoạt động và khóa ở tốc độ đồng bộ.Các loại động cơ này tương tự như động cơ DC không chổi than.
Các nhóm phasor được hình thành bằng cách nối các cuộn dây của stato với nhau.Các nhóm pha này được nối với nhau để tạo thành các kết nối khác nhau như sao, Delta, pha kép và pha đơn.Để giảm điện áp sóng hài, các cuộn dây phải được quấn ngắn với nhau.
Khi cấp nguồn xoay chiều 3 pha cho stato, nó sẽ tạo ra từ trường quay và từ trường không đổi được tạo ra do nam châm vĩnh cửu của rôto.Rôto này hoạt động đồng bộ với tốc độ đồng bộ.Toàn bộ hoạt động của PMSM phụ thuộc vào khe hở không khí giữa stato và rôto khi không tải.
Nếu khe hở không khí lớn thì tổn thất gió của động cơ sẽ giảm.Các cực từ trường do nam châm vĩnh cửu tạo ra rất nổi bật.Động cơ đồng bộ nam châm vĩnh cửu không phải là động cơ tự khởi động.Vì vậy, cần phải điều khiển tần số thay đổi của stato bằng điện tử.
Ứng dụng nào sử dụng động cơ PMSM?
Các ngành sử dụng động cơ PMSM bao gồm Luyện kim, Gốm sứ, Cao su, Dầu mỏ, Dệt may và nhiều ngành khác.Động cơ PMSM có thể được thiết kế để hoạt động ở tốc độ đồng bộ từ nguồn cung cấp điện áp và tần số không đổi cũng như các ứng dụng Truyền động tốc độ thay đổi (VSD).Do hiệu suất cao, công suất và mật độ mô-men xoắn, chúng thường là lựa chọn ưu việt trong các ứng dụng mô-men xoắn cao như máy trộn, máy mài, máy bơm, quạt, máy thổi, băng tải và các ứng dụng công nghiệp nơi tìm thấy động cơ cảm ứng truyền thống.
Động cơ đồng bộ nam châm vĩnh cửu có nam châm bên trong: Hiệu suất năng lượng tối đa
Động cơ đồng bộ nam châm vĩnh cửu có nam châm bên trong (IPMSM) là động cơ lý tưởng cho các ứng dụng lực kéo mà mô-men xoắn cực đại không xảy ra ở tốc độ tối đa.Loại động cơ này được sử dụng trong các ứng dụng yêu cầu tính năng động cao và khả năng chịu quá tải.Và nó cũng là sự lựa chọn hoàn hảo nếu bạn muốn vận hành quạt hoặc máy bơm trong phạm vi IE4 và IE5.Chi phí mua cao thường được bù đắp nhờ tiết kiệm năng lượng trong thời gian chạy, với điều kiện là bạn vận hành nó với biến tần phù hợp.
Biến tần gắn động cơ của chúng tôi sử dụng chiến lược điều khiển tích hợp dựa trên MTPA (Mô-men xoắn cực đại trên mỗi Ampe).Điều này cho phép bạn vận hành động cơ đồng bộ nam châm vĩnh cửu với hiệu suất năng lượng tối đa.Khả năng quá tải 200 %, mô-men xoắn khởi động tuyệt vời và phạm vi điều khiển tốc độ mở rộng cũng cho phép bạn khai thác tối đa định mức động cơ.Để thu hồi chi phí nhanh chóng và quy trình kiểm soát hiệu quả nhất.
Động cơ đồng bộ nam châm vĩnh cửu có nam châm ngoài cho các ứng dụng servo cổ điển
Động cơ đồng bộ nam châm vĩnh cửu có nam châm ngoài (SPMSM) là động cơ lý tưởng khi bạn cần quá tải cao và tăng tốc nhanh, ví dụ như trong các ứng dụng servo cổ điển.Thiết kế kéo dài cũng dẫn đến quán tính khối lượng thấp và có thể được cài đặt tối ưu.Tuy nhiên, một nhược điểm của hệ thống bao gồm SPMSM và biến tần là chi phí liên quan đến nó, vì công nghệ phích cắm đắt tiền và bộ mã hóa chất lượng cao thường được sử dụng.
Ưu điểm của động cơ nam châm vĩnh cửu đất hiếm
Hiệu suất cao: Đường cong hiệu suất của động cơ không đồng bộ thường giảm nhanh hơn dưới 60% tải định mức và hiệu suất rất thấp khi tải nhẹ.Đường cong hiệu suất của động cơ nam châm vĩnh cửu đất hiếm cao và bằng phẳng, và nó nằm trong vùng hiệu suất cao ở mức 20% ~ 120% tải định mức.
Hệ số công suất cao: Giá trị đo được của hệ số công suất của động cơ đồng bộ nam châm vĩnh cửu đất hiếm gần với giá trị giới hạn là 1,0.Đường cong hệ số công suất cao và bằng phẳng như đường cong hiệu suất.Hệ số công suất cao.Không cần bù công suất phản kháng hạ áp và tận dụng hết công suất của hệ thống phân phối điện.
Dòng điện stato nhỏ: Rôto không có dòng điện kích thích, công suất phản kháng giảm và dòng điện stato giảm đáng kể.So với động cơ không đồng bộ cùng công suất, giá trị dòng điện stato có thể giảm từ 30% đến 50%.Đồng thời, do dòng điện stato giảm đi rất nhiều nên độ tăng nhiệt độ động cơ giảm, mỡ ổ trục và tuổi thọ ổ trục được kéo dài.
Mô-men xoắn ngoài bước và mô-men xoắn kéo vào cao: Động cơ đồng bộ nam châm vĩnh cửu đất hiếm có mô-men xoắn ngoài bước và mô-men xoắn kéo vào cao hơn, giúp động cơ có khả năng chịu tải cao hơn và có thể được kéo vào đồng bộ một cách trơn tru.
Nhược điểm của động cơ nam châm vĩnh cửu đất hiếm
Chi phí cao: So với động cơ không đồng bộ có cùng thông số kỹ thuật, khe hở không khí giữa stato và rôto nhỏ hơn và độ chính xác xử lý của từng bộ phận cao;cấu trúc cánh quạt phức tạp hơn và giá vật liệu thép từ tính đất hiếm cao;do đó chi phí chế tạo động cơ cao, phổ biến đối với động cơ không đồng bộ Khoảng 2 lần.
Tác động lớn khi khởi động hết công suất: Khi khởi động ở áp suất tối đa, tốc độ đồng bộ có thể được rút ra trong thời gian rất ngắn.Cú sốc cơ học lớn.Dòng khởi động lớn hơn 10 lần dòng định mức.Tác động đến hệ thống cung cấp điện lớn, đòi hỏi công suất lớn của hệ thống cung cấp điện.
Thép nam châm đất hiếm dễ bị khử từ: Khi vật liệu nam châm vĩnh cửu chịu rung động, nhiệt độ cao và dòng điện quá tải, tính từ thẩm của nó có thể giảm hoặc xảy ra hiện tượng khử từ, làm giảm hiệu suất của động cơ nam châm vĩnh cửu.
PMSM gắn trên bề mặt
Trong cấu trúc này, nam châm được gắn trên bề mặt của rôto.Nó phù hợp với các ứng dụng tốc độ cao, vì nó không mạnh.Nó cung cấp một khe hở không khí đồng đều vì độ thẩm thấu của nam châm vĩnh cửu và khe hở không khí là như nhau.Không có mô-men xoắn miễn cưỡng, hiệu suất động cao và phù hợp với các thiết bị tốc độ cao như rô-bốt và bộ truyền động công cụ.
PMSM bị chôn vùi hoặc PMSM bên trong
Trong kiểu xây dựng này, nam châm vĩnh cửu được nhúng vào rôto như trong hình bên dưới.Nó phù hợp cho các ứng dụng tốc độ cao và trở nên mạnh mẽ.Mô-men xoắn từ trở là do độ mặn của động cơ.
