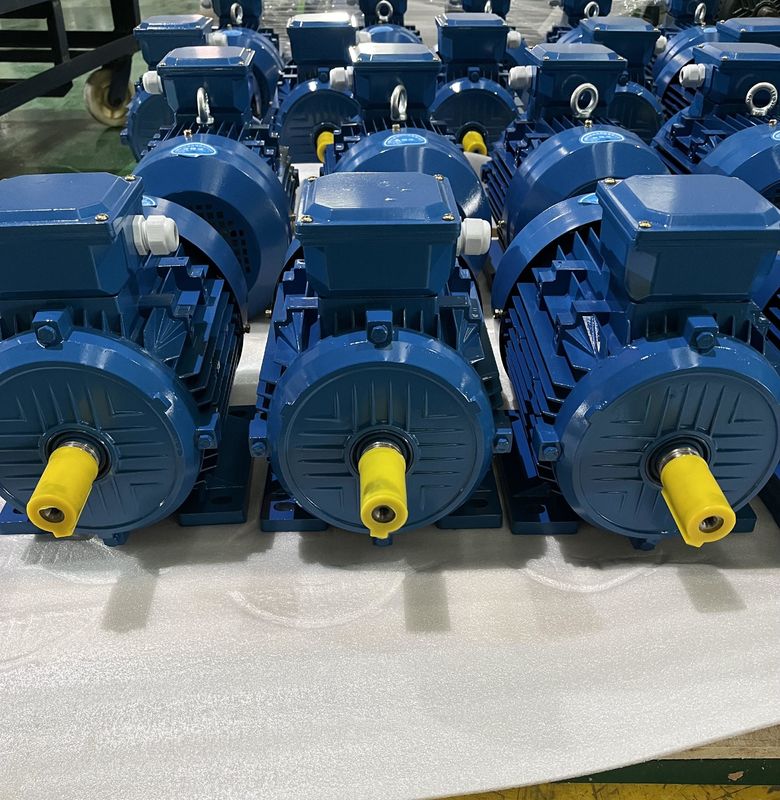

Động cơ đồng bộ nam châm vĩnh cửu 132kw 250kw Tốc độ thấp Công suất cao IP68

Ứng dụng nào sử dụng động cơ PMSM?

‍

Các ngành sử dụng động cơ PMSM bao gồm Luyện kim, Gốm sứ, Cao su, Dầu mỏ, Dệt may và nhiều ngành khác.Động cơ PMSM có thể được thiết kế để hoạt động ở tốc độ đồng bộ từ nguồn cung cấp điện áp và tần số không đổi cũng như các ứng dụng Truyền động tốc độ thay đổi (VSD).Do hiệu suất cao, công suất và mật độ mô-men xoắn, chúng thường là lựa chọn ưu việt trong các ứng dụng mô-men xoắn cao như máy trộn, máy mài, máy bơm, quạt, máy thổi, băng tải và các ứng dụng công nghiệp nơi tìm thấy động cơ cảm ứng truyền thống.

Ưu điểm của động cơ nam châm vĩnh cửu đất hiếm

Hiệu suất cao: Đường cong hiệu suất của động cơ không đồng bộ thường giảm nhanh hơn dưới 60% tải định mức và hiệu suất rất thấp khi tải nhẹ.Đường cong hiệu suất của động cơ nam châm vĩnh cửu đất hiếm cao và bằng phẳng, và nó nằm trong vùng hiệu suất cao ở mức 20% ~ 120% tải định mức.

Hệ số công suất cao: Giá trị đo được của hệ số công suất của động cơ đồng bộ nam châm vĩnh cửu đất hiếm gần với giá trị giới hạn là 1,0.Đường cong hệ số công suất cao và bằng phẳng như đường cong hiệu suất.Hệ số công suất cao.Không cần bù công suất phản kháng hạ áp và tận dụng hết công suất của hệ thống phân phối điện.

Dòng điện stato nhỏ: Rôto không có dòng điện kích thích, công suất phản kháng giảm và dòng điện stato giảm đáng kể.So với động cơ không đồng bộ cùng công suất, giá trị dòng điện stato có thể giảm từ 30% đến 50%.Đồng thời, do dòng điện stato giảm đi rất nhiều nên độ tăng nhiệt độ động cơ giảm, mỡ ổ trục và tuổi thọ ổ trục được kéo dài.

Mô-men xoắn ngoài bước và mô-men xoắn kéo vào cao: Động cơ đồng bộ nam châm vĩnh cửu đất hiếm có mô-men xoắn ngoài bước và mô-men xoắn kéo vào cao hơn, giúp động cơ có khả năng chịu tải cao hơn và có thể được kéo vào đồng bộ một cách trơn tru.

Nhược điểm của động cơ nam châm vĩnh cửu đất hiếm

Chi phí cao: So với động cơ không đồng bộ có cùng thông số kỹ thuật, khe hở không khí giữa stato và rôto nhỏ hơn và độ chính xác xử lý của từng bộ phận cao;cấu trúc cánh quạt phức tạp hơn và giá vật liệu thép từ tính đất hiếm cao;do đó chi phí chế tạo động cơ cao, phổ biến đối với động cơ không đồng bộ Khoảng 2 lần.

Tác động lớn khi khởi động hết công suất: Khi khởi động ở áp suất tối đa, tốc độ đồng bộ có thể được rút ra trong thời gian rất ngắn.Cú sốc cơ học lớn.Dòng khởi động lớn hơn 10 lần dòng định mức.Tác động đến hệ thống cung cấp điện lớn, đòi hỏi công suất lớn của hệ thống cung cấp điện.

Thép nam châm đất hiếm dễ bị khử từ: Khi vật liệu nam châm vĩnh cửu chịu rung động, nhiệt độ cao và dòng điện quá tải, tính từ thẩm của nó có thể giảm hoặc xảy ra hiện tượng khử từ, làm giảm hiệu suất của động cơ nam châm vĩnh cửu.

Cấu trúc động cơ PM
Cấu trúc động cơ PM có thể được chia thành hai loại: bên trong và bề mặt.Mỗi thể loại có tập hợp con của nó.Một động cơ PM bề mặt có thể có nam châm trên hoặc lắp vào bề mặt của rôto, để tăng độ chắc chắn của thiết kế.Vị trí và thiết kế động cơ nam châm vĩnh cửu bên trong có thể rất khác nhau.Nam châm của động cơ IPM có thể được lắp vào thành một khối lớn hoặc so le khi chúng đến gần lõi hơn.Một phương pháp khác là nhúng chúng vào một mẫu nan hoa.

Biến thiên điện cảm động cơ PM với tải
Chỉ có rất nhiều từ thông có thể được liên kết với một miếng sắt để tạo ra mô-men xoắn.Cuối cùng, bàn là sẽ bão hòa và không còn cho phép từ thông liên kết nữa.Kết quả là giảm độ tự cảm của đường đi bởi trường từ thông.Trong máy PM, các giá trị điện cảm trục d và trục q sẽ giảm khi dòng tải tăng.

Độ tự cảm trục d và q của động cơ SPM gần như giống hệt nhau.Vì nam châm ở bên ngoài rôto nên độ tự cảm của trục q sẽ giảm cùng tốc độ với độ tự cảm của trục d.Tuy nhiên, độ tự cảm của động cơ IPM sẽ giảm theo cách khác.Một lần nữa, độ tự cảm của trục d thấp hơn một cách tự nhiên vì nam châm nằm trong đường từ thông và không tạo ra đặc tính cảm ứng.Do đó, có ít sắt hơn để bão hòa trong trục d, dẫn đến giảm từ thông thấp hơn đáng kể so với trục q.

Làm suy yếu / tăng cường thông lượng của động cơ PM
Từ thông trong động cơ nam châm vĩnh cửu được tạo ra bởi các nam châm.Trường thông lượng đi theo một đường nhất định, có thể được tăng cường hoặc chống lại.Tăng cường hoặc tăng cường trường từ thông sẽ cho phép động cơ tạm thời tăng sản lượng mô-men xoắn.Đối lập với trường từ thông sẽ phủ nhận trường nam châm hiện có của động cơ.Trường nam châm giảm sẽ hạn chế sản xuất mô-men xoắn, nhưng giảm điện áp ngược.Điện áp back-emf giảm sẽ giải phóng điện áp để đẩy động cơ hoạt động ở tốc độ đầu ra cao hơn.Cả hai loại hoạt động đều yêu cầu dòng điện động cơ bổ sung.Hướng của dòng điện động cơ qua trục d, được cung cấp bởi bộ điều khiển động cơ, xác định hiệu ứng mong muốn.

Cấu trúc của động cơ IPM (nam châm vĩnh cửu bên trong)

Một động cơ SPM (nam châm vĩnh cửu bề mặt) thông thường có cấu trúc trong đó một nam châm vĩnh cửu được gắn vào bề mặt rôto.Nó chỉ sử dụng mô-men xoắn từ tính của một nam châm.Mặt khác, động cơ IPM sử dụng lực từ trở thông qua điện trở từ bên cạnh mômen từ bằng cách nhúng một nam châm vĩnh cửu vào chính rôto.

Cấu trúc cánh quạt động cơ SPM.IPM

Tính năng động cơ IPM (Nam châm vĩnh cửu bên trong)

Mô-men xoắn cao và hiệu quả cao
Mô-men xoắn cao và sản lượng cao đạt được bằng cách sử dụng mô-men xoắn từ trở ngoài mô-men xoắn từ tính.

Vận hành tiết kiệm năng lượng
Nó tiêu thụ điện năng ít hơn tới 30% so với động cơ SPM thông thường.

quay tốc độ cao
Nó có thể đáp ứng vòng quay của động cơ tốc độ cao bằng cách điều khiển hai loại mô-men xoắn bằng cách sử dụng điều khiển véc-tơ.

Sự an toàn
Vì nam châm vĩnh cửu được nhúng vào nên độ an toàn cơ học được cải thiện vì không giống như trong SPM, nam châm sẽ không bị tách ra do lực ly tâm.

Tính năng kiểm soát véc tơ

Trong khi một hệ thống thông thường (hệ thống dẫn 120 độ) có dòng điện được ấn vào động cơ dưới dạng sóng vuông, thì điều khiển véc tơ ấn điện áp biến thành sóng hình sin về phía vị trí của rôto (góc của nam châm), do đó có thể điều khiển dòng điện động cơ.

Phân tích ứng dụng công nghệ động cơ nam châm vĩnh cửu hiện đại

1.Ứng dụng công nghệ cơ điện nam châm vĩnh cửu vào thị trường thiết bị gia dụng

Việc ứng dụng công nghệ động cơ nam châm vĩnh cửu vào thị trường đồ gia dụng được thể hiện qua VCDDVD và máy vi tính.Hiện nay, nó đã dần hình thành sự phát triển của công nghiệp hóa và dần dần mở rộng sang các bộ truyền động biến tốc nhiều pha.Chẳng hạn, người ta sử dụng máy lạnh Inverter sử dụng công nghệ động cơ nam châm vĩnh cửu hiện đại để nâng cao hiệu suất hoạt động của máy lạnh, giảm dần khối lượng của mô tơ máy lạnh, hạn chế tối đa tiếng ồn do máy lạnh gây ra.

2.Ứng dụng công nghệ cơ điện nam châm vĩnh cửu trong thị trường thang máy

Hệ thống biến tốc động cơ nam châm vĩnh cửu đã được sử dụng trên thị trường thang máy gần 10 năm.Ví dụ, bằng cách sử dụng động cơ nam châm vĩnh cửu đất hiếm tốc độ thấp làm máy kéo thang máy, việc sử dụng động cơ nam châm vĩnh cửu đất hiếm có thể tiết kiệm 20% năng lượng điện cho thang máy.Động cơ nam châm vĩnh cửu hiện đại thường được sử dụng trong lĩnh vực hệ thống truyền động biến tốc với tải trọng thay đổi lớn và yêu cầu điều chỉnh tốc độ cao.

3.Ứng dụng công nghệ cơ điện nam châm vĩnh cửu trong các doanh nghiệp công nghiệp và khai khoáng

Với sự phát triển của động cơ nam châm vĩnh cửu, động cơ nam châm vĩnh cửu mô-men xoắn lớn đã được phát triển tốt, đặc biệt là sự ra mắt thành công của động cơ biến tần nam châm vĩnh cửu trên thị trường đã mang đến cho các doanh nghiệp công nghiệp nặng và khai thác mỏ những lựa chọn mới.Do mô-men xoắn đầu ra của động cơ nam châm vĩnh cửu đủ lớn nên việc sử dụng hộp số cơ học giảm đi và tốc độ có thể kiểm soát được.Nó có thể chạy ở tốc độ thấp.Do đó, việc áp dụng khớp nối chất lỏng bị loại bỏ, giúp tiết kiệm chi phí mua thiết bị liên quan và bảo trì hai thiết bị trên, giúp giảm rủi ro an toàn, vì vậy động cơ biến tần nam châm vĩnh cửu rất phổ biến trong nhiều doanh nghiệp công nghiệp và khai thác mỏ .Do chức năng điều chỉnh tốc độ tần số thay đổi, nó đảm bảo mạnh mẽ cho người dùng để nâng cao hiệu quả sản xuất và tiết kiệm năng lượng điện.Do đó, động cơ biến tần nam châm vĩnh cửu hiện đại là lựa chọn cần thiết cho các doanh nghiệp công nghiệp và khai thác mỏ để nâng cấp thiết bị của họ trong tương lai.

Do đó, có thể nói rằng động cơ đồng bộ nam châm vĩnh cửu đất hiếm tiết kiệm năng lượng bằng cách giảm tổn thất của chính nó và không bị ảnh hưởng bởi những thay đổi trong điều kiện vận hành, môi trường và các yếu tố khác.
