Ba giai đoạn đất hiếm vĩnh viễn nam châm động cơ đồng bộ cho máy bơm ly tâm

Tại sao chọn động cơ AC từ vĩnh viễn?

Động cơ biến động từ vĩnh viễn (PMAC) cung cấp một số lợi thế so với các loại động cơ khác, bao gồm:

Hiệu quả cao: Các động cơ PMAC có hiệu quả cao do không có tổn thất đồng rotor và giảm tổn thất cuộn.dẫn đến tiết kiệm năng lượng đáng kể.

Mật độ công suất cao: Các động cơ PMAC có mật độ công suất cao hơn so với các loại động cơ khác, có nghĩa là chúng có thể sản xuất nhiều công suất hơn mỗi đơn vị kích thước và trọng lượng.Điều này làm cho chúng lý tưởng cho các ứng dụng nơi không gian là hạn chế.

Mật mô cao: Các động cơ PMAC có mật độ mô mô cao, có nghĩa là chúng có thể tạo ra mô mô nhiều hơn mỗi đơn vị kích thước và trọng lượng. Điều này làm cho chúng lý tưởng cho các ứng dụng đòi hỏi mô mô lớn.

Bảo trì giảm: Vì động cơ PMAC không có bàn chải, chúng đòi hỏi ít bảo trì hơn và có tuổi thọ lâu hơn so với các loại động cơ khác.

Kiểm soát được cải thiện: Các động cơ PMAC có kiểm soát tốc độ và mô-men xoắn tốt hơn so với các loại động cơ khác, làm cho chúng lý tưởng cho các ứng dụng cần kiểm soát chính xác.

Thân thiện với môi trường: Các động cơ PMAC thân thiện với môi trường hơn các loại động cơ khác vì chúng sử dụng kim loại đất hiếm,dễ tái chế hơn và tạo ra ít chất thải hơn so với các loại động cơ khác.

Nhìn chung, những lợi thế của động cơ PMAC làm cho chúng trở thành một lựa chọn tuyệt vời cho một loạt các ứng dụng, bao gồm xe điện, máy móc công nghiệp và hệ thống năng lượng tái tạo.


Động cơ xoắn ốc vĩnh viễn (PMAC) có nhiều ứng dụng bao gồm:


Nguyên tắc hoạt động

Nguyên tắc hoạt động của động cơ đồng bộ nam châm vĩnh viễn tương tự như động cơ đồng bộ. Nó phụ thuộc vào từ trường quay tạo ra lực điện động ở tốc độ đồng bộ.Khi cuộn stator được năng lượng bằng cách cung cấp nguồn cung cấp 3-phase, một từ trường xoay được tạo ra giữa các khoảng trống không khí.

Điều này tạo ra mô-men xoắn khi các cột trường rotor giữ trường từ quay ở tốc độ đồng bộ và rotor quay liên tục.cần phải cung cấp nguồn điện tần số biến đổi.

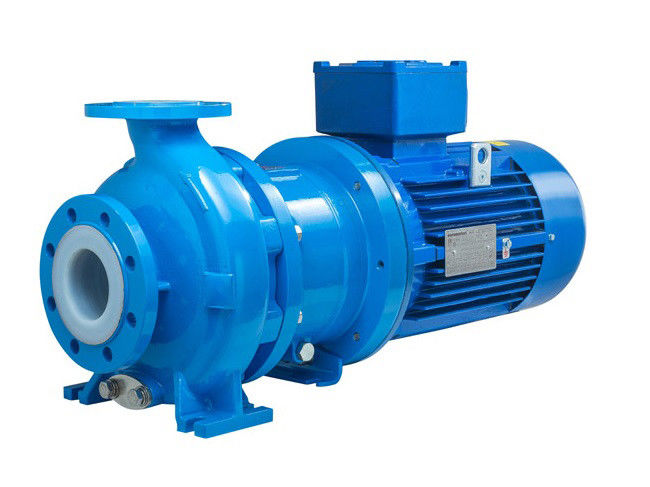

Máy bơm ly tâm động cơ nam châm vĩnh viễn:

1. Hiệu quả cao và tiết kiệm năng lượng:Sử dụng động cơ tần số biến động từ vĩnh viễn hiệu quả năng lượng cực cao IE5, và từ vĩnh viễn được sử dụng để cung cấp kích thích mà không có dòng kích thích và mất kích thích,cung cấp hiệu quả và mật độ công suất của động cơSo với động cơ không đồng bộ thông thường, tỷ lệ tiết kiệm năng lượng cao đến 30% hoặc hơn;

2Hiệu suất cao hơn:Động cơ nam châm vĩnh viễn áp dụng nam châm vĩnh viễn rotor thép từ hiếm đất, toàn bộ 304 thép không gỉ trục, tốc độ cao, ổn định và chính xác tốc độ đồng bộ,và hiệu suất tốt hơn so với tốc độ không đồng bộ thông thường;

3. Dễ cài đặt:Nhỏ và tinh tế, nhỏ hơn 1/3 so với máy bơm nước thông thường, dễ cài đặt và tiết kiệm không gian;

4An toàn và đáng tin cậy:Nó áp dụng một từ tính vĩnh viễn chuyên dụng hệ thống điều khiển chuyển đổi tần số, nhiều bảo vệ, và hỗ trợ kết nối.Nó an toàn và thông minh hơn., và động cơ nam châm vĩnh cửu không bao giờ cháy.

Cấu trúc của động cơ IPM (nam châm vĩnh viễn bên trong)

Một động cơ SPM thông thường có cấu trúc trong đó một nam châm vĩnh viễn được gắn vào bề mặt của rotor. Nó chỉ sử dụng mô-men xoắn từ từ.động cơ IPM sử dụng miễn cưỡng thông qua kháng từ ngoài mô-men xoắn từ bằng cách nhúng một nam châm vĩnh viễn trong chính rotor.

SPM so với cấu trúc rotor động cơ IPM

Đặc điểm động cơ IPM (Điện nam châm vĩnh viễn bên trong)

Vòng xoắn cao và hiệu suất cao
Mô-men xoắn cao và đầu ra cao được đạt được bằng cách sử dụng mô-men xoắn miễn cưỡng ngoài mô-men xoắn từ tính.

Hoạt động tiết kiệm năng lượng
Nó tiêu thụ tới 30% ít năng lượng hơn so với động cơ SPM thông thường.

Quay tốc độ cao
Nó có thể phản ứng với xoay động cơ tốc độ cao bằng cách điều khiển hai loại mô-men xoắn bằng cách sử dụng điều khiển vector.

An toàn
Vì nam châm vĩnh viễn được nhúng, an toàn cơ học được cải thiện vì, không giống như trong SPM, nam châm sẽ không tách ra do lực ly tâm.

Tính năng điều khiển vector

Trong khi một hệ thống thông thường (hệ thống dẫn 120 độ) có dòng chảy được ấn vào động cơ dưới dạng sóng vuông,một điều khiển vector ấn áp suất mà biến thành một sóng sinus hướng đến vị trí của rotor (đường của nam châm), vì vậy nó trở nên có thể kiểm soát dòng động cơ.

Khả năng hoạt động của động cơ đồng bộ nam châm vĩnh viễn:
Việc hoạt động của động cơ đồng bộ nam châm vĩnh viễn rất đơn giản, nhanh chóng và hiệu quả khi so sánh với động cơ thông thường.Hoạt động của PMSM phụ thuộc vào trường từ quay của stator và trường từ không đổi của rotorCác nam châm vĩnh cửu được sử dụng như là rotor để tạo ra luồng từ tính liên tục và hoạt động và khóa ở tốc độ đồng bộ.

Các nhóm phasor được hình thành bằng cách kết nối các cuộn dây của stator với nhau.và hai và một giai đoạnĐể giảm điện áp hài hòa, các cuộn dây nên được cuộn ngắn với nhau.

Khi nguồn cung cấp AC 3 pha được cung cấp cho stator, nó tạo ra một từ trường quay và từ trường liên tục được tạo ra do nam châm vĩnh viễn của rotor.Rotor này hoạt động đồng bộ với tốc độ đồng bộToàn bộ hoạt động của PMSM phụ thuộc vào khoảng cách không khí giữa stator và rotor không tải.

Nếu khoảng cách không khí lớn, thì tổn thất gió của động cơ sẽ giảm.Các động cơ đồng bộ nam châm vĩnh viễn không phải là động cơ tự khởi độngVì vậy, nó là cần thiết để kiểm soát tần số biến của stator điện tử.


Ưu điểm:

Ưu điểm của động cơ đồng bộ nam châm vĩnh viễn bao gồm:

Cung cấp hiệu quả cao hơn ở tốc độ cao

Có sẵn trong kích thước nhỏ trong các gói khác nhau

Bảo trì và lắp đặt rất dễ dàng hơn với một động cơ cảm ứng

Có khả năng duy trì mô-men xoắn hoàn toàn ở tốc độ thấp

Hiệu quả và độ tin cậy cao

Cung cấp mô-men xoắn mượt mà và hiệu suất động

Nhược điểm:

Những nhược điểm của động cơ đồng bộ nam châm vĩnh viễn là:

Những loại động cơ này rất đắt khi so sánh với động cơ cảm ứng

Một cách nào đó khó để khởi động bởi vì chúng không phải là động cơ tự khởi động.

Những yếu tố nào cần được xem xét khi chọn động cơ nam châm vĩnh viễn?

1 Hãy xem xét các yêu cầu của bạn

Bước đầu tiên trong việc lựa chọn một động cơ nam châm neodymium là xem xét các yêu cầu ứng dụng của bạn.Trả lời những câu hỏi này sẽ giúp bạn thu hẹp các lựa chọn của bạn và chọn một động cơ sẽ làm việc cho ứng dụng cụ thể của bạn.

2 Chi phí

Tất nhiên, chi phí luôn là một yếu tố khi mua bất kỳ sản phẩm nào và điều đó bao gồm việc lựa chọn động cơ.Hãy chắc chắn so sánh giá từ các nhà cung cấp khác nhau trước khi đưa ra quyết định của bạnNhưng cũng hãy nhớ rằng đôi khi, bạn nhận được những gì bạn trả tiền cho. vì vậy đừng chọn lựa rẻ nhất mà không nghiên cứu trước.

3 Kích thước/trọng lượng

Kích thước và trọng lượng của động cơ sẽ được xác định bởi nhu cầu năng lượng của bạn và ứng dụng mà nó sẽ được sử dụng.sau đó bạn sẽ cần phải tính đến đó trong quá trình ra quyết định của bạn.

4 Bảo trì

Động cơ nam châm neodymium thường rất ít bảo trì,nhưng nó vẫn quan trọng để xem xét làm thế nào dễ dàng hoặc khó khăn nó sẽ thực hiện các nhiệm vụ bảo trì thường xuyên như thay dầu và sửa chữa phanh.

5 Yêu cầu hiệu quả

Hiệu quả là một cân nhắc quan trọng khác khi chọn động cơ PM. Các động cơ có hiệu suất cao hơn sẽ sử dụng ít năng lượng hơn, có thể giúp bạn tiết kiệm tiền trong thời gian dài.Khi so sánh xếp hạng hiệu quả, hãy chắc chắn để so sánh táo với táo bằng cách nhìn vào động cơ có cùng kích thước và có đầu ra năng lượng tương tự.

6 Sức bền

Động cơ nam châm vĩnh viễn được thiết kế để sử dụng lâu dài, nhưng một số mô hình bền hơn những người khác.sau đó bạn sẽ cần phải đảm bảo rằng bạn chọn một động cơ có thể đứng lên với sự khắc nghiệt của ứng dụng cụ thể của bạn.

7 Tùy chọn gắn

Một số động cơ được cung cấp với nhiều tùy chọn gắn máy trong khi những động cơ khác chỉ giới hạn trong một hoặc hai khả năng.Bạn sẽ cần phải đảm bảo rằng động cơ bạn chọn có thể được gắn theo cách mà là cần thiết cho ứng dụng của bạn

8 Chọn nhà cung cấp phù hợp

Cuối cùng, hãy chắc chắn rằng bạn chọn đúng nhà cung cấp.Làm việc với một nhà cung cấp có uy tín có kinh nghiệm trong việc thiết kế và sản xuất động cơ PM sẽ giúp đảm bảo rằng bạn nhận được một sản phẩm chất lượng đáp ứng nhu cầu cụ thể của bạn.
