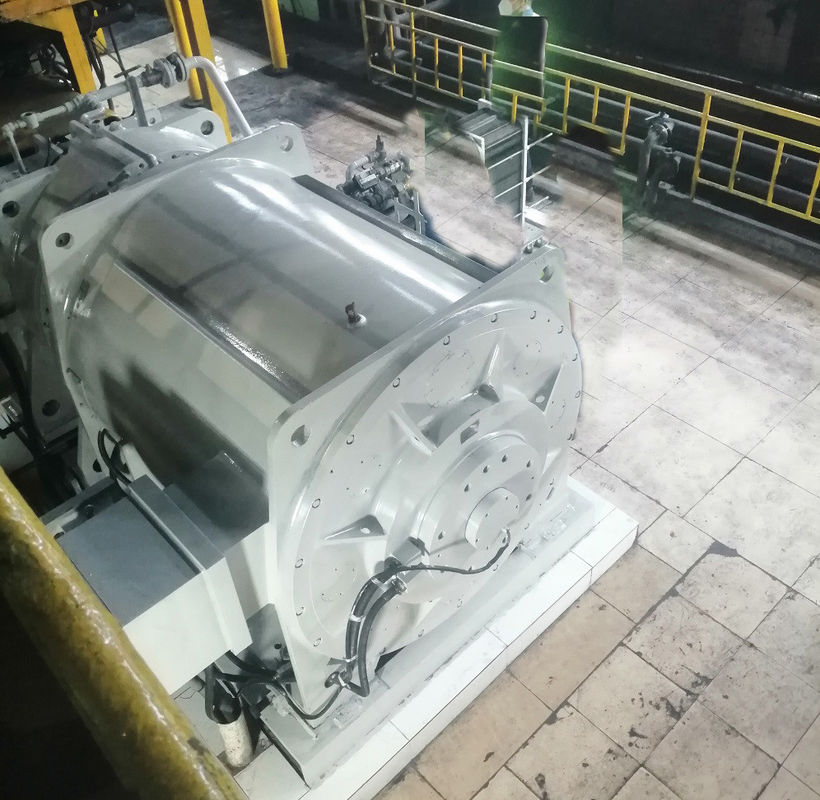

2500kw 360rpm 72hz 10kv động cơ nam châm Neodymium cho máy trộn nội bộ

Động cơ đồng bộ nam châm vĩnh viễn có các đặc điểm sau:

• Hiệu suất định danh cao hơn 2% đến 5% so với động cơ không đồng bộ thông thường;
• Hiệu quả tăng nhanh chóng với sự gia tăng tải trọng. Khi tải thay đổi trong phạm vi 25% đến 120%, nó duy trì hiệu quả cao.Phạm vi hoạt động hiệu quả cao cao hơn nhiều so với động cơ không đồng bộ thông thường. tải trọng nhẹ, tải trọng biến đổi và tải đầy đủ đều có tác dụng tiết kiệm năng lượng đáng kể;
• Các yếu tố công suất lên đến 0,95 và cao hơn, không yêu cầu bù phản ứng;
• Các yếu tố năng lượng được cải thiện đáng kể. so với động cơ không đồng bộ, dòng chạy được giảm hơn 10%.có thể đạt được hiệu quả tiết kiệm năng lượng khoảng 1%.
• Tăng nhiệt độ thấp, mật độ công suất cao: 20K thấp hơn so với tăng nhiệt độ động cơ không đồng bộ ba pha, tăng nhiệt độ thiết kế giống nhau và có thể được tạo thành một khối lượng nhỏ hơn,tiết kiệm các vật liệu hiệu quả hơn;
• Mô-men khởi động cao và công suất quá tải cao: theo yêu cầu, nó có thể được thiết kế với mô-men khởi động cao (3-5 lần) và công suất quá tải cao;
• Hệ thống điều khiển tốc độ tần số biến được sử dụng, tốt hơn trong phản ứng động và tốt hơn so với động cơ không đồng bộ.
• Kích thước lắp đặt giống như các động cơ không đồng bộ hiện đang được sử dụng rộng rãi, và thiết kế và lựa chọn rất thuận tiện.
• Do tăng yếu tố điện, sức mạnh thị giác của bộ biến áp hệ thống cung cấp điện giảm đáng kể, cải thiện khả năng cung cấp điện của bộ biến áp,và cũng có thể giảm đáng kể chi phí của cáp hệ thống (dự án mới);
• Khi dự án mới được xây dựng, tất cả các hệ thống truyền động sử dụng động cơ đồng bộ từ vĩnh viễn, đầu tư dự án về cơ bản giống như việc sử dụng động cơ không đồng bộ,và dự án có thể tiếp tục nhận được lợi ích tiết kiệm năng lượng sau khi dự án được đưa vào hoạt động;

Trong lĩnh vực công nghiệp chung, việc thay thế động cơ không đồng bộ điện áp thấp 380/660/1140V, hệ thống tiết kiệm 5% đến 30% năng lượng,và động cơ không đồng bộ hiệu suất cao điện áp cao ((6kV/10kV), hệ thống tiết kiệm 2% đến10%.

Tại sao chọn động cơ AC từ vĩnh viễn?

1Hiệu quả cao hơn: Động cơ nam châm vĩnh viễn có hiệu quả cao hơn so với động cơ truyền thống vì chúng có tổn thất thấp hơn do không có dòng điện trong vòng cuộn rotor.

2. mật độ năng lượng tốt hơn: Các động cơ nam châm vĩnh viễn có mật độ năng lượng cao hơn so với các động cơ truyền thống vì chúng có thể tạo ra một từ trường mạnh hơn với một lượng vật liệu nhỏ hơn.

3- Kích thước và trọng lượng nhỏ hơn: Do mật độ năng lượng cao hơn, động cơ nam châm vĩnh viễn có thể được thiết kế nhỏ hơn và nhẹ hơn so với động cơ truyền thống,làm cho chúng lý tưởng cho các ứng dụng nơi không gian và trọng lượng là một mối quan tâm.

4. Bảo trì thấp hơn: Các động cơ nam châm vĩnh viễn có ít bộ phận chuyển động hơn các động cơ truyền thống, có nghĩa là chúng đòi hỏi ít bảo trì hơn và có tuổi thọ dài hơn.

5. Kiểm soát tốt hơn: Các động cơ nam châm vĩnh viễn có kiểm soát tốt hơn vì chúng có thể phản ứng nhanh hơn với những thay đổi về tải và tốc độ, làm cho chúng phù hợp với các ứng dụng đòi hỏi điều khiển chính xác.

Một động cơ nam châm vĩnh cửu (còn được gọi là PM) có thể được chia thành hai loại chính: Nam châm vĩnh cửu bên trong (IPM) và Nam châm vĩnh cửu bề mặt (SPM).Cả hai loại tạo ra luồng từ bằng nam châm vĩnh viễn gắn vào hoặc bên trong rotor.

SPM

Magnet vĩnh viễn bề mặt

Một loại động cơ trong đó nam châm vĩnh viễn được gắn vào chu vi rotor.

Động cơ SPM có nam châm gắn bên ngoài bề mặt rotor, sức mạnh cơ học của chúng rất yếu so với động cơ IPM.Sức mạnh cơ học suy yếu giới hạn tốc độ cơ học an toàn tối đa của động cơNgoài ra, các động cơ này có độ nổi từ rất hạn chế (Ld ≈ Lq).Bởi vì tỷ lệ nổi bật gần một, Thiết kế động cơ SPM phụ thuộc đáng kể, nếu không hoàn toàn, vào thành phần mô-men xoắn từ tính để tạo mô-men xoắn.

IPM

Máy nam châm vĩnh viễn bên trong

Một loại động cơ có rotor được nhúng nam châm vĩnh viễn được gọi là IPM.

Động cơ IPM có một nam châm vĩnh cửu được nhúng vào chính rotor. Không giống như các đối tác SPM của chúng, vị trí của nam châm vĩnh cửu làm cho động cơ IPM rất âm thanh cơ học,và phù hợp để hoạt động ở tốc độ rất caoCác động cơ này cũng được xác định bởi tỷ lệ độ nổi từ tính tương đối cao của chúng (Lq > Ld).một động cơ IPM có khả năng tạo mô-men xoắn bằng cách tận dụng cả các thành phần mô-men xoắn từ tính và miễn cưỡng của động cơ.

Tại sao bạn nên chọn động cơ IPM thay vì SPM?

1. mô-men xoắn cao được đạt được bằng cách sử dụng mô-men xoắn miễn cưỡng ngoài mô-men xoắn từ tính.

2Các động cơ IPM tiêu thụ năng lượng ít hơn 30% so với các động cơ điện thông thường.

3. An toàn cơ học được cải thiện vì, không giống như trong SPM, nam châm sẽ không tách ra do lực ly tâm.

4Nó có thể phản ứng với xoay động cơ tốc độ cao bằng cách kiểm soát hai loại mô-men xoắn bằng cách sử dụng điều khiển vector.

Các động cơ nam châm vĩnh viễn không chải (PM) hoạt động với nguồn điện AC vì vậy thường được gọi là động cơ PMAC.Việc sử dụng nam châm vĩnh cửu loại bỏ nhu cầu về các dây dẫn (cây quay rotor) do đó mất mát rotor được loại bỏThiết kế này cho phép kết hợp hiệu suất cao, tốc độ thấp và mô-men xoắn lớn trong một gói duy nhất.Động cơ hiệu suất tiêu chuẩn ở cùng điểm tảiNhững lợi ích hiệu quả này áp dụng trên toàn bộ phạm vi tải trọng động cơ điển hình.

Do sự cần thiết của một ổ đĩa hoặc bộ điều khiển, động cơ PMAC tốc độ biến có chi phí cao hơn nhiều so với động cơ cảm ứng hiệu suất cao cấp tốc độ không đổi.cũng là sự thay thế tương đương cho một ổ đĩa tần số biến động điện tử được điều chỉnh chiều rộng xung (VFD) điều khiển một động cơ công suất biến tần Premium Efficiency mớiKhi thay thế động cơ tốc độ không đổi trong các ứng dụng dòng chảy biến đổi,Tiết kiệm năng lượng do khả năng biến động của động cơ PMAC sẽ vượt xa so với tiết kiệm do hiệu quả tăng của chính động cơĐộng cơ nam châm vĩnh cửu cung cấp hiệu suất cải thiện trên toàn bộ phạm vi hoạt động của chúng và đáp ứng hoặc vượt quá tiêu chuẩn hiệu suất IE4 của Ủy ban Điện thuật Quốc tế (IEC).

Xu hướng phát triển của động cơ nam châm vĩnh viễn đất hiếm:

Động cơ nam châm vĩnh cửu đất hiếm đang phát triển hướng tới công suất cao (tốc độ cao, mô-men xoắn lớn), chức năng cao và thu nhỏ,và liên tục mở rộng các loại động cơ mới và các lĩnh vực ứng dụngĐể đáp ứng nhu cầu, quá trình thiết kế và sản xuất động cơ nam châm vĩnh cửu đất hiếm vẫn cần phải được đổi mới liên tục.cấu trúc điện từ sẽ phức tạp hơn, cấu trúc tính toán sẽ chính xác hơn và quy trình sản xuất sẽ tiên tiến và áp dụng hơn.

Ứng dụng của động cơ nam châm vĩnh viễn đất hiếm:

Do sự vượt trội của động cơ nam châm vĩnh cửu đất hiếm, các ứng dụng của chúng ngày càng trở nên rộng rãi hơn.

Tập trung vào hiệu quả cao và tiết kiệm năng lượng của động cơ nam châm vĩnh cửu đất hiếm.chẳng hạn như động cơ đồng bộ từ vĩnh cửu đất hiếm cho ngành công nghiệp vải dệt và sợi hóa học, động cơ đồng bộ nam châm vĩnh cửu đất hiếm cho các loại máy đào và vận chuyển khác nhau được sử dụng trong các mỏ dầu và mỏ than,và các động cơ đồng bộ từ tính vĩnh viễn đất hiếm để điều khiển các máy bơm và quạt khác nhau.
