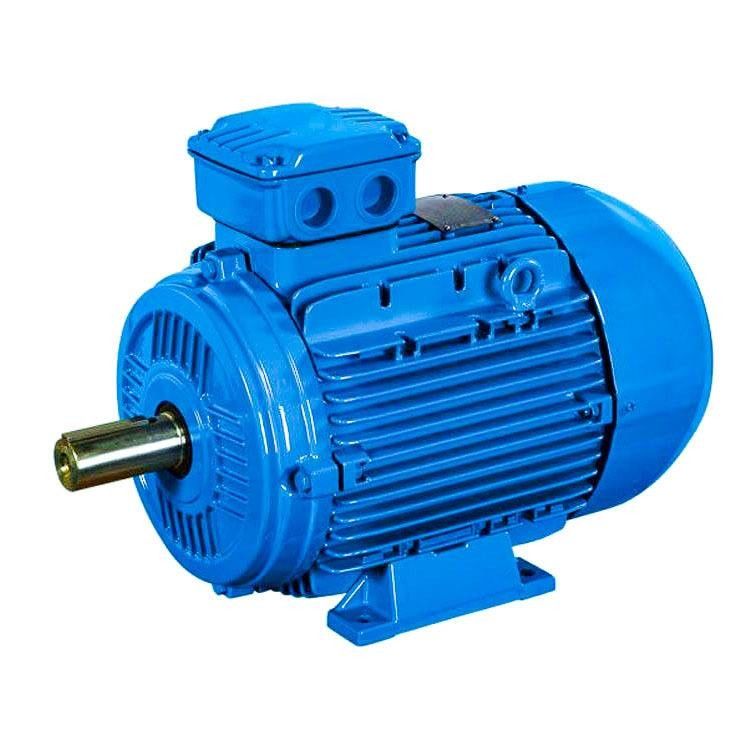

4 cực IP68 380v Động cơ nam châm Neodymium Tốc độ thay đổi cho quạt

Động cơ đồng bộ nam châm vĩnh cửu có các đặc điểm sau:

• Hiệu suất định mức cao hơn từ 2% đến 5% so với động cơ không đồng bộ thông thường;
• Hiệu quả tăng lên nhanh chóng với sự gia tăng của tải.Khi tải thay đổi trong phạm vi từ 25% đến 120%, nó duy trì hiệu suất cao.Phạm vi hoạt động hiệu quả cao cao hơn nhiều so với động cơ không đồng bộ thông thường.Tải nhẹ, tải thay đổi và tải đầy đủ đều có tác dụng tiết kiệm năng lượng đáng kể;
• Hệ số công suất lên tới 0,95 trở lên, không cần bù phản kháng;
• Hệ số công suất được cải thiện rất nhiều.So với động cơ không đồng bộ, dòng điện chạy giảm hơn 10%.Do dòng điện vận hành và tổn thất hệ thống giảm nên có thể đạt được hiệu quả tiết kiệm năng lượng khoảng 1%.
• Tăng nhiệt độ thấp, mật độ năng lượng cao: thấp hơn 20K so với tăng nhiệt độ động cơ không đồng bộ ba pha, tăng nhiệt độ thiết kế là như nhau và có thể được chế tạo thành một khối lượng nhỏ hơn, tiết kiệm vật liệu hiệu quả hơn;
• Mô-men xoắn khởi động cao và khả năng quá tải cao: theo yêu cầu, nó có thể được thiết kế với mô-men xoắn khởi động cao (3-5 lần) và khả năng quá tải cao;
• Hệ thống điều khiển tốc độ tần số thay đổi được sử dụng, đáp ứng động tốt hơn và tốt hơn so với động cơ không đồng bộ.
• Kích thước lắp đặt giống như các động cơ không đồng bộ hiện đang được sử dụng rộng rãi, thiết kế và lựa chọn rất thuận tiện.
• Do hệ số công suất tăng, công suất trực quan của máy biến áp hệ thống cung cấp điện giảm đi rất nhiều, giúp cải thiện khả năng cung cấp điện của máy biến áp và cũng có thể giảm đáng kể chi phí cáp hệ thống (dự án mới);
• Khi dự án mới được xây dựng, tất cả các hệ thống truyền động đều sử dụng động cơ đồng bộ nam châm vĩnh cửu, việc đầu tư dự án về cơ bản giống như sử dụng động cơ không đồng bộ và dự án có thể tiếp tục thu được lợi ích tiết kiệm năng lượng sau khi dự án được đưa vào hoạt động;

Trong lĩnh vực công nghiệp nói chung, việc thay thế động cơ không đồng bộ hiệu suất cao điện áp thấp (380/660/1140V), hệ thống tiết kiệm năng lượng từ 5% đến 30% và động cơ không đồng bộ hiệu suất cao điện áp cao (6kV/10kV), hệ thống tiết kiệm 2% đến 10%.

Tại sao chọn động cơ điện xoay chiều nam châm vĩnh cửu?

1. Hiệu suất cao hơn: Động cơ nam châm vĩnh cửu có hiệu suất cao hơn động cơ truyền thống vì chúng có tổn thất thấp hơn do không có dòng điện trong cuộn dây rôto.

2. Mật độ công suất tốt hơn: Động cơ nam châm vĩnh cửu có mật độ công suất cao hơn động cơ truyền thống vì chúng có thể tạo ra từ trường mạnh hơn với lượng vật liệu nhỏ hơn.

3. Kích thước và trọng lượng nhỏ hơn: Do mật độ công suất cao hơn, động cơ nam châm vĩnh cửu có thể được thiết kế nhỏ hơn và nhẹ hơn so với động cơ truyền thống, khiến chúng trở nên lý tưởng cho các ứng dụng cần quan tâm đến không gian và trọng lượng.

4. Ít bảo trì hơn: Động cơ nam châm vĩnh cửu có ít bộ phận chuyển động hơn động cơ truyền thống, nghĩa là chúng cần ít bảo trì hơn và có tuổi thọ cao hơn.

5. Điều khiển tốt hơn: Động cơ nam châm vĩnh cửu có khả năng điều khiển tốt hơn vì chúng có thể phản ứng nhanh hơn với những thay đổi về tải và tốc độ, khiến chúng phù hợp với các ứng dụng yêu cầu điều khiển chính xác.

Động cơ nam châm vĩnh cửu (còn gọi là PM) có thể được chia thành hai loại chính: Nam châm vĩnh cửu bên trong (IPM) và Nam châm vĩnh cửu bề mặt (SPM).Cả hai loại đều tạo ra từ thông bằng các nam châm vĩnh cửu được gắn vào hoặc bên trong rôto.

SPM

MẶT NAM VĨNH VIỄN

Một loại động cơ trong đó nam châm vĩnh cửu được gắn vào chu vi rôto.

Động cơ SPM có nam châm gắn bên ngoài bề mặt rôto, độ bền cơ học của chúng yếu hơn động cơ IPM.Độ bền cơ học suy yếu giới hạn tốc độ cơ học an toàn tối đa của động cơ.Ngoài ra, các động cơ này thể hiện độ mặn từ tính rất hạn chế (Ld ≈ Lq).Các giá trị điện cảm được đo tại các đầu nối của rôto là nhất quán bất kể vị trí của rôto.Do tỷ lệ độ mặn gần như thống nhất, các thiết kế động cơ SPM phụ thuộc đáng kể, nếu không muốn nói là hoàn toàn, vào thành phần mô-men xoắn từ tính để tạo ra mô-men xoắn.

quản lý tổng hợp

NAM CHÂM VĨNH VIỄN NỘI THẤT

Một loại động cơ có rôto được gắn nam châm vĩnh cửu được gọi là IPM.

Động cơ IPM có một nam châm vĩnh cửu được gắn vào rôto.Không giống như các đối tác SPM của chúng, vị trí của các nam châm vĩnh cửu làm cho động cơ IPM hoạt động rất tốt về mặt cơ học và phù hợp để vận hành ở tốc độ rất cao.Những động cơ này cũng được xác định bởi tỷ lệ độ mặn từ tính tương đối cao (Lq > Ld).Do tính chất mặn từ tính của chúng, động cơ IPM có khả năng tạo ra mô-men xoắn bằng cách tận dụng cả thành phần mô-men xoắn từ tính và từ trở của động cơ.

Tại sao bạn nên chọn động cơ IPM thay vì SPM?

1. Mô-men xoắn cao đạt được bằng cách sử dụng mô-men xoắn từ trở ngoài mô-men xoắn từ tính.

2. Động cơ IPM tiêu thụ điện năng ít hơn tới 30% so với động cơ điện thông thường.

3. An toàn cơ học được cải thiện vì không giống như trong SPM, nam châm sẽ không tách ra do lực ly tâm.

4. Nó có thể đáp ứng vòng quay động cơ tốc độ cao bằng cách điều khiển hai loại mô-men xoắn bằng cách sử dụng điều khiển véc-tơ.

Động cơ nam châm vĩnh cửu (PM) không chổi than hoạt động với nguồn điện xoay chiều nên thường được gọi là động cơ PMAC.Việc sử dụng nam châm vĩnh cửu giúp loại bỏ sự cần thiết của dây dẫn (thanh rôto) để loại bỏ tổn thất rôto.Thiết kế này cho phép kết hợp hiệu quả cao, tốc độ thấp và mô-men xoắn cao trong một gói duy nhất.Đối với kích thước động cơ nhỏ, hiệu suất của động cơ PM có thể cao hơn từ 10% đến 15% so với động cơ hiệu suất tiêu chuẩn, cũ hơn tại cùng một điểm tải.Những mức tăng hiệu quả này giữ trên toàn bộ phạm vi tải động cơ điển hình.

Do nhu cầu về ổ đĩa hoặc bộ điều khiển, động cơ PMAC tốc độ thay đổi có giá cao hơn nhiều so với động cơ cảm ứng Hiệu suất Cao cấp tốc độ không đổi.Tuy nhiên, các động cơ PM có khả năng thay đổi tốc độ, do đó, các sự thay thế tương đương cho một ổ tần số biến tần điều chế độ rộng xung điện tử (VFD) điều khiển một động cơ làm việc biến tần Hiệu suất cao mới.Khi thay thế các động cơ tốc độ không đổi trong các ứng dụng lưu lượng thay đổi, tiết kiệm năng lượng nhờ khả năng thay đổi tốc độ của động cơ PMAC sẽ vượt xa mức tiết kiệm do hiệu suất của chính động cơ tăng lên.Động cơ nam châm vĩnh cửu cung cấp hiệu quả được cải thiện trên toàn bộ phạm vi hoạt động của chúng và đáp ứng hoặc vượt tiêu chuẩn hiệu suất IE4 của Ủy ban Kỹ thuật Điện Quốc tế (IEC).

Xu hướng phát triển của động cơ nam châm vĩnh cửu đất hiếm:

Động cơ nam châm vĩnh cửu đất hiếm đang phát triển theo hướng công suất cao (tốc độ cao, mô-men xoắn cao), chức năng cao và thu nhỏ, đồng thời không ngừng mở rộng các loại động cơ và lĩnh vực ứng dụng mới, và triển vọng ứng dụng rất lạc quan.Để đáp ứng nhu cầu, quy trình thiết kế và sản xuất động cơ nam châm vĩnh cửu đất hiếm vẫn cần được đổi mới liên tục, cấu trúc điện từ sẽ phức tạp hơn, cấu trúc tính toán sẽ chính xác hơn và quy trình sản xuất sẽ tiên tiến hơn và áp dụng.

Ứng dụng động cơ nam châm vĩnh cửu đất hiếm:

Do tính ưu việt của động cơ nam châm vĩnh cửu đất hiếm nên ứng dụng của chúng ngày càng mở rộng.Các lĩnh vực ứng dụng chính như sau:

Tập trung vào hiệu quả cao và tiết kiệm năng lượng của động cơ nam châm vĩnh cửu đất hiếm.Các đối tượng ứng dụng chính là những người tiêu dùng năng lượng lớn, chẳng hạn như động cơ đồng bộ nam châm vĩnh cửu đất hiếm cho ngành dệt may và sợi hóa học, động cơ đồng bộ nam châm vĩnh cửu đất hiếm cho các loại máy móc khai thác và vận chuyển được sử dụng trong các mỏ dầu và mỏ than, đồng bộ nam châm vĩnh cửu đất hiếm động cơ để lái các máy bơm và quạt khác nhau.
