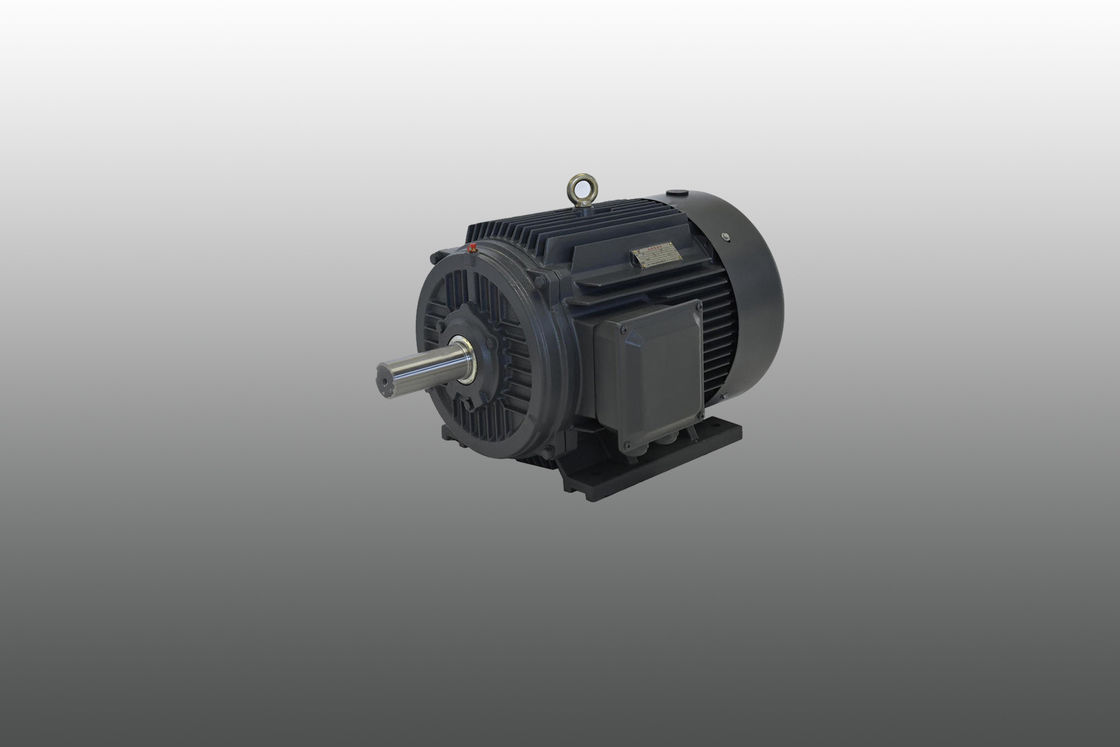

Động cơ từ vĩnh viễn mô-men xoắn lớn tiết kiệm năng lượng Lỏng làm mát

Tính năng xác định của PMACM: nam châm vĩnh viễn bên trong rotor của chúng được tác động bởi trường từ quay (RMF) của cuộn stator và bị đẩy trở lại chuyển động quay.Đây là một độ lệch so với các rotors khác, nơi mà lực từ phải được kích thích hoặc tạo ra trong vỏ rotor, đòi hỏi nhiều dòng điện hơn. Điều này có nghĩa là PMACM thường hiệu quả hơn các động cơ cảm ứng,vì từ trường của rotor là vĩnh viễn và không cần một nguồn điện để sử dụng để tạo ra nóĐiều này cũng có nghĩa là chúng đòi hỏi một ổ đĩa tần số biến đổi (VFD, hoặc ổ đĩa PM) để hoạt động, đó là một hệ thống điều khiển làm mịn mượt mô-men xoắn được sản xuất bởi các động cơ này.Bằng cách chuyển dòng điện vào và tắt cho các cuộn dây stator ở các giai đoạn nhất định của xoay rotor, động cơ PM đồng thời điều khiển mô-men xoắn và dòng điện và sử dụng dữ liệu này để tính vị trí của rotor, và do đó tốc độ đầu ra của trục.vì tốc độ quay của chúng phù hợp với tốc độ của RMFNhững máy này tương đối mới và vẫn đang được tối ưu hóa, do đó, hoạt động cụ thể của bất kỳ PMACM nào, hiện tại, về cơ bản là duy nhất cho mỗi thiết kế.

EMF và mô-men xoắn

Trong một máy đồng bộ, EMF trung bình gây ra mỗi giai đoạn được gọi là động induces EMF trong một động cơ đồng bộ, dòng chảy cắt bởi mỗi dây dẫn mỗi vòng quay là Pφ Weber

Sau đó thời gian để hoàn thành một vòng quay là 60 / N giây

Các trường điện điện tử trung bình gây ra cho mỗi dây dẫn có thể được tính bằng cách sử dụng

(PφN / 60) x Zph = (PφN / 60) x 2Tph

Nơi Tph = Zph / 2

Do đó, trung bình EMF mỗi giai đoạn là,

= 4 x φ x Tph x PN/120 = 4φfTph

Trong đó Tph = số lần quay được kết nối theo chuỗi mỗi giai đoạn

φ = luồng/cực trong Weber

P= số.

F= tần số trong Hz

Zph = số lượng các dây dẫn được kết nối theo chuỗi mỗi pha = Zph / 3

Phương trình EMF phụ thuộc vào cuộn dây và các dây dẫn trên stator.

Do đó, E = 4 x φ x f x Tph xKd x Kp

Phương trình mô-men xoắn của động cơ đồng bộ nam châm vĩnh viễn được đưa ra như sau:

T = (3 x Eph x Iph x sinβ) / ωm

Tại sao lại chọn động cơ AC từ vĩnh viễn?

Động cơ biến động từ vĩnh viễn (PMAC) cung cấp một số lợi thế so với các loại động cơ khác, bao gồm:

Hiệu quả cao: Các động cơ PMAC có hiệu quả cao do không có tổn thất đồng rotor và giảm tổn thất cuộn.dẫn đến tiết kiệm năng lượng đáng kể.

Mật độ công suất cao: Các động cơ PMAC có mật độ công suất cao hơn so với các loại động cơ khác, có nghĩa là chúng có thể sản xuất nhiều công suất hơn mỗi đơn vị kích thước và trọng lượng.Điều này làm cho chúng lý tưởng cho các ứng dụng nơi không gian là hạn chế.

Mật mô cao: Các động cơ PMAC có mật độ mô mô cao, có nghĩa là chúng có thể tạo ra mô mô nhiều hơn mỗi đơn vị kích thước và trọng lượng. Điều này làm cho chúng lý tưởng cho các ứng dụng đòi hỏi mô mô lớn.

Bảo trì giảm: Vì động cơ PMAC không có bàn chải, chúng đòi hỏi ít bảo trì hơn và có tuổi thọ lâu hơn so với các loại động cơ khác.

Kiểm soát được cải thiện: Các động cơ PMAC có kiểm soát tốc độ và mô-men xoắn tốt hơn so với các loại động cơ khác, làm cho chúng lý tưởng cho các ứng dụng cần kiểm soát chính xác.

Thân thiện với môi trường: Các động cơ PMAC thân thiện với môi trường hơn các loại động cơ khác vì chúng sử dụng kim loại đất hiếm,dễ tái chế hơn và tạo ra ít chất thải hơn so với các loại động cơ khác.

Nhìn chung, những lợi thế của động cơ PMAC làm cho chúng trở thành một lựa chọn tuyệt vời cho một loạt các ứng dụng, bao gồm xe điện, máy móc công nghiệp và hệ thống năng lượng tái tạo.

Động cơ đồng bộ nam châm vĩnh viễn với nam châm bên trong: Hiệu quả năng lượng tối đa

Động cơ đồng bộ nam châm vĩnh viễn với nam châm bên trong (IPMSM) là động cơ lý tưởng cho các ứng dụng kéo mà mô-men xoắn tối đa không xảy ra ở tốc độ tối đa.Loại động cơ này được sử dụng trong các ứng dụng đòi hỏi năng động cao và khả năng quá tải. Và nó cũng là sự lựa chọn hoàn hảo nếu bạn muốn vận hành quạt hoặc máy bơm trong IE4 và IE5 phạm vi. chi phí mua hàng cao thường được thu hồi thông qua tiết kiệm năng lượng trong thời gian chạy,miễn là bạn vận hành nó với ổ đĩa tần số biến đúng.

Động cơ truyền động tần số biến động của chúng tôi sử dụng một chiến lược điều khiển tích hợp dựa trên MTPA (Moment tối đa mỗi Ampere).Điều này cho phép bạn vận hành động cơ đồng bộ nam châm vĩnh viễn của bạn với hiệu quả năng lượng tối đa. quá tải của 200%, mô-men xoắn khởi động tuyệt vời, và phạm vi điều khiển tốc độ mở rộng cũng cho phép bạn tận dụng đầy đủ mã số động cơ.Để thu hồi chi phí nhanh chóng và các quy trình kiểm soát hiệu quả nhất.

Động cơ đồng bộ với nam châm vĩnh viễn với nam châm bên ngoài cho các ứng dụng servo cổ điển

Động cơ đồng bộ nam châm vĩnh viễn với nam châm bên ngoài (SPMSM) là động cơ lý tưởng khi bạn cần quá tải cao và tăng tốc nhanh, ví dụ trong các ứng dụng servo cổ điển.Thiết kế kéo dài cũng dẫn đến inertia khối lượng thấp và có thể được cài đặt tối ưuTuy nhiên, một nhược điểm của hệ thống bao gồm SPMSM và ổ đĩa tần số biến là chi phí liên quan đến nó, vì công nghệ phích đắt tiền và bộ mã hóa chất lượng cao thường được sử dụng.

Ứng dụng:

Các động cơ đồng bộ từ vĩnh cửu có thể được kết hợp với các bộ chuyển đổi tần số để tạo thành hệ thống điều khiển tốc độ không bước mở tốt nhất,được sử dụng rộng rãi cho thiết bị truyền tải điều khiển tốc độ trong ngành hóa dầu, sợi hóa học, dệt may, máy móc, điện tử, thủy tinh, cao su, đóng gói, in ấn, sản xuất giấy, in và nhuộm, luyện kim và các ngành công nghiệp khác.

Tự phát hiện so với hoạt động vòng kín

Những tiến bộ gần đây trong công nghệ ổ đĩa cho phép các ổ AC tiêu chuẩn tự phát hiện và theo dõi vị trí nam châm động cơ.Thông qua những thói quen nhất định, ổ đĩa biết vị trí chính xác của nam châm động cơ bằng cách theo dõi các kênh A / B và sửa lỗi với kênh z.Biết vị trí chính xác của nam châm cho phép sản xuất mô-men xoắn tối ưu dẫn đến hiệu quả tối ưu.

Sự suy yếu dòng chảy / tăng cường động cơ PM

Dòng chảy trong động cơ nam châm vĩnh cửu được tạo ra bởi nam châm. Dòng chảy theo một con đường nhất định, có thể được tăng hoặc chống lại.Tăng hoặc tăng cường dòng chảy trường sẽ cho phép động cơ tạm thời tăng sản xuất mô-men xoắnPhản đối với trường luồng sẽ phủ nhận trường nam châm hiện có của động cơ.Tăng điện ngược EMF giảm giải phóng điện áp để đẩy động cơ hoạt động ở tốc độ đầu ra cao hơnCả hai loại hoạt động đều yêu cầu dòng điện động cơ bổ sung.

Ưu điểm của động cơ PMAC
Ưu điểm chính của động cơ PMAC nằm ở hiệu quả của chúng. Chúng hoạt động mà không cần bất kỳ dòng điện nào để tạo ra một từ trường.Họ trải qua ít mất điện hơn thường thấy trong động cơ đồng bộ AC truyền thốngHiệu quả tăng này dẫn đến việc giảm sản xuất nhiệt, cuối cùng cải thiện tuổi thọ và độ tin cậy của động cơ.

Ngoài hiệu quả của chúng, PMAC cung cấp một số lợi ích khác. Chúng tự hào về khả năng mô-men xoắn cao hơn và đạt được việc sử dụng mô-men xoắn tốt hơn, tạo điều kiện tăng tốc nhanh hơn.thiết kế nhỏ gọn của chúng, mật độ mô-men xoắn cao và cấu trúc nhẹ cho phép chúng được lắp đặt trong không gian nhỏ hơn mà không ảnh hưởng đến hiệu suất.Các động cơ PMAC xuất sắc trong việc duy trì mô-men xoắn liên tục cao hơn trong một phạm vi tốc độ rộng, hưởng lợi từ sự quán tính của rotor giảm và tăng hiệu suất động lực dưới tải.

Các động cơ PMAC có thể đạt hiệu suất cao ở tốc độ thấp, làm cho chúng phù hợp với các ứng dụng đòi hỏi hoạt động tốc độ thấp, chẳng hạn như quạt và máy bơm.
