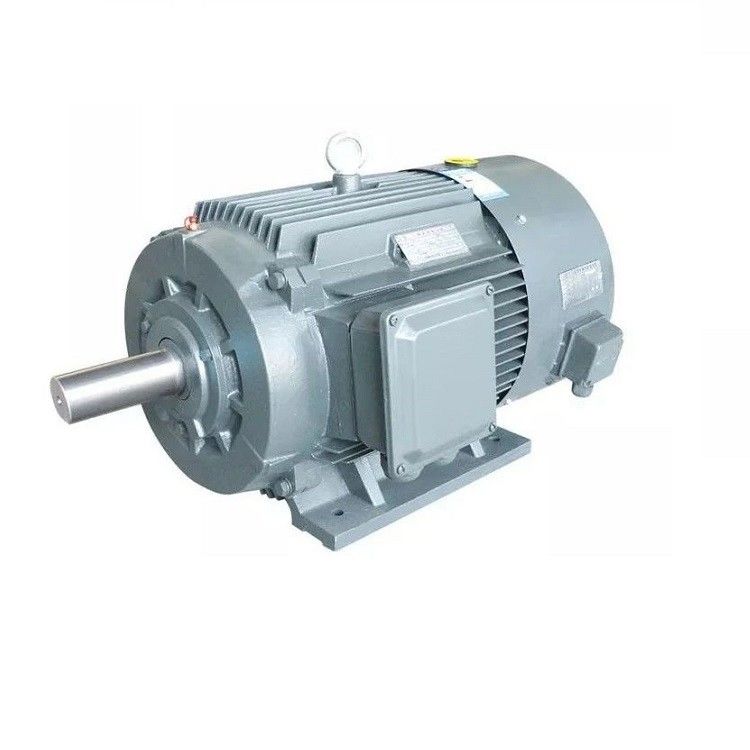

Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: ENNENG
Chứng nhận: CE,UL
Số mô hình: PMM
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 500-5000/set
chi tiết đóng gói: đóng gói đi biển
Thời gian giao hàng: 15-120 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 20000 bộ/năm
tên: |
Động cơ nam châm vĩnh cửu hiệu suất cao |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Lớp cách nhiệt: |
F(H) |
Lớp bảo vệ: |
IP54(IP23 có thể tùy chỉnh) |
Tiêu chuẩn hiệu quả năng lượng: |
IE5 |
Chế độ điều khiển: |
Điều khiển véc tơ tần số thay đổi |
Nhiệt độ: |
-15～+40℃ |
người Ba Lan: |
4 |
Chế độ làm việc: |
S1 |
tên: |
Động cơ nam châm vĩnh cửu hiệu suất cao |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Lớp cách nhiệt: |
F(H) |
Lớp bảo vệ: |
IP54(IP23 có thể tùy chỉnh) |
Tiêu chuẩn hiệu quả năng lượng: |
IE5 |
Chế độ điều khiển: |
Điều khiển véc tơ tần số thay đổi |
Nhiệt độ: |
-15～+40℃ |
người Ba Lan: |
4 |
Chế độ làm việc: |
S1 |
Động cơ đồng bộ nam châm vĩnh viễn hiệu suất cao
Động cơ đồng bộ nam châm vĩnh viễn là gì?
CácĐộng cơ đồng bộ từ trường vĩnh viễnchủ yếu bao gồm stator, rotor, khung gầm, vỏ phía trước và phía sau, vòng bi, vv. Cấu trúc của stator về cơ bản giống như động cơ không đồng bộ thông thường,và sự khác biệt chính giữa động cơ đồng bộ nam châm vĩnh viễn và các loại động cơ khác là rotor của nó.
Vật liệu nam châm vĩnh cửu với nam châm được nam châm trước (đầy điện từ) trên bề mặt hoặc bên trong nam châm vĩnh cửu của động cơ, cung cấp trường nam châm khoảng trống không khí cần thiết cho động cơ.Cấu trúc rotor này có thể giảm hiệu quả khối lượng động cơ, giảm mất mát và cải thiện hiệu quả.
Khả năng hoạt động của động cơ đồng bộ nam châm vĩnh viễn:
Việc hoạt động của động cơ đồng bộ nam châm vĩnh viễn rất đơn giản, nhanh chóng và hiệu quả khi so sánh với động cơ thông thường.Hoạt động của PMSM phụ thuộc vào trường từ quay của stator và trường từ không đổi của rotorCác nam châm vĩnh cửu được sử dụng làm rotor để tạo ra luồng từ tính liên tục, vận hành và khóa ở tốc độ đồng bộ.
Các nhóm phasor được hình thành bằng cách kết nối các cuộn dây của stator với nhau.và hai và một giai đoạnĐể giảm điện áp hài hòa, các cuộn dây nên được cuộn ngắn với nhau.
Khi nguồn cung cấp AC 3 pha được cung cấp cho stator, nó tạo ra một từ trường quay và từ trường liên tục được tạo ra do nam châm vĩnh viễn của rotor.Rotor này hoạt động đồng bộ với tốc độ đồng bộToàn bộ hoạt động của PMSM phụ thuộc vào khoảng cách không khí giữa stator và rotor không tải.
Nếu khoảng cách không khí lớn, thì tổn thất gió của động cơ sẽ giảm.Các động cơ đồng bộ nam châm vĩnh viễn không phải là động cơ tự khởi độngVì vậy, nó là cần thiết để kiểm soát tần số biến của stator điện tử.
Ưu điểm
Ưu điểm của động cơ đồng bộ nam châm vĩnh viễn bao gồm:
cung cấp hiệu quả cao hơn ở bất kỳ tốc độ nào
có sẵn ở kích thước nhỏ trong các gói khác nhau
bảo trì và lắp đặt rất dễ dàng hơn một động cơ cảm ứng
có khả năng duy trì mô-men xoắn hoàn toàn ở tốc độ thấp
hiệu quả và độ tin cậy cao
cung cấp mô-men xoắn mượt mà và hiệu suất động lực
Nhược điểm
Những nhược điểm của động cơ đồng bộ nam châm vĩnh viễn là:
Loại động cơ này rất đắt khi so sánh với động cơ cảm ứng
Một cách nào đó khó để khởi động bởi vì chúng không phải là động cơ tự khởi động.
EMF và mô-men xoắn:
Trong một máy đồng bộ, EMF trung bình gây ra mỗi giai đoạn được gọi là động induces EMF trong một động cơ đồng bộ, dòng chảy cắt bởi mỗi dây dẫn mỗi vòng quay là Pφ Weber
Sau đó thời gian để hoàn thành một vòng quay là 60 / N giây
Các trường điện điện tử trung bình gây ra cho mỗi dây dẫn có thể được tính bằng cách sử dụng
(PφN / 60) x Zph = (PφN / 60) x 2Tph
Nơi Tph = Zph / 2
Do đó, trung bình EMF mỗi giai đoạn là,
= 4 x φ x Tph x PN/120 = 4φfTph
Trong đó Tph = số lần quay được kết nối theo chuỗi mỗi giai đoạn
φ = luồng/cực trong Weber
P= số.
F= tần số trong Hz
Zph = số lượng các dây dẫn được kết nối theo chuỗi mỗi pha = Zph / 3
Phương trình EMF phụ thuộc vào cuộn dây và các dây dẫn trên stator.
Do đó, E = 4 x φ x f x Tph xKd x Kp
Phương trình mô-men xoắn của động cơ đồng bộ nam châm vĩnh viễn được đưa ra như sau:
T = (3 x Eph x Iph x sinβ) / ωm
PMSM gắn trên bề mặt
Trong cấu trúc này, nam châm được gắn trên bề mặt của rotor. Nó phù hợp với các ứng dụng tốc độ cao, vì nó không chắc chắn.Nó cung cấp một khoảng cách không khí đồng đều bởi vì tính thấm của nam châm vĩnh viễn và khoảng cách không khí là như nhauKhông có mô-men xoắn miễn cưỡng, hiệu suất năng động cao, và phù hợp với các thiết bị tốc độ cao như robot và ổ công cụ.
PMSM chôn hoặc PMSM bên trong
Trong loại cấu trúc này, nam châm vĩnh viễn được nhúng vào rotor như được hiển thị trong hình dưới đây. Nó phù hợp với các ứng dụng tốc độ cao và trở nên mạnh mẽ.Vòng quay miễn cưỡng là do độ nổi bật của động cơ.
