Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: ENNENG
Chứng nhận: CE,UL
Số mô hình: PMM
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 500-5000/set
chi tiết đóng gói: đóng gói đi biển
Thời gian giao hàng: 15-120 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 20000 bộ/năm
Tên: |

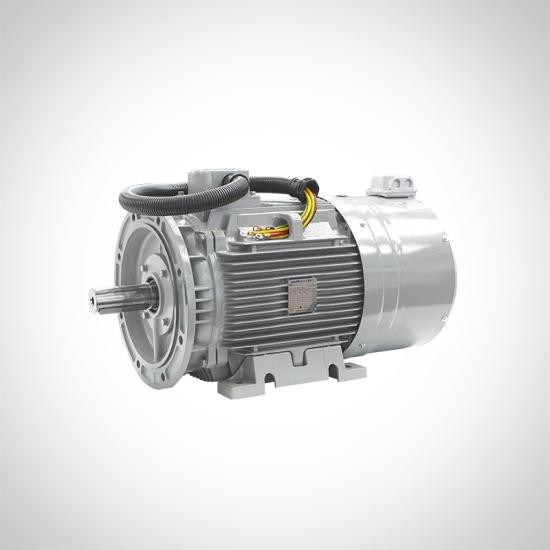

Động cơ PM truyền động trực tiếp cho máy nén khí trục vít quay |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Cài đặt: |
IMB3 IMB5 IMB35 |
Giai đoạn: |
3 pha |
người Ba Lan: |
2,4,6,8,10 |
Dãy công suất: |
5,5-3000kw |
Vôn: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Kích thước khung hình: |
Từ H112 đến H450 |
Chế độ điều khiển: |
Biến tần điều khiển véc tơ vòng lặp mở |
Tên: |
Động cơ PM truyền động trực tiếp cho máy nén khí trục vít quay |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Cài đặt: |
IMB3 IMB5 IMB35 |
Giai đoạn: |
3 pha |
người Ba Lan: |
2,4,6,8,10 |
Dãy công suất: |
5,5-3000kw |
Vôn: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Kích thước khung hình: |
Từ H112 đến H450 |
Chế độ điều khiển: |
Biến tần điều khiển véc tơ vòng lặp mở |
Thông số sản phẩm:
| Người mẫu | Công suất định mức (KW) | Điện áp định mức (V) | Dòng định mức (A) | Tốc độ định mức (r / phút) | Hiệu quả(%) | Hệ số công suất | Tần số định mức (Hz) | Yếu tố dịch vụ |
| TYC7.5-3000-Z132S6 | 7,5 | 380 | 12.8 | 3000 | 93,0 | 0,96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18,5 | 94,0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94,3 | |||||
| TYC18.5-3000-Z160M6 | 18,5 | 31,0 | 94,4 | |||||
| TYC22-3000-Z160M6 | 22 | 36,8 | 94,6 | |||||
| TYC30-3000-Z160L6 | 30 | 50,0 | 95,0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95,5 | |||||
| TYC45-3000-Z180M8 | 45 | 74,5 | 95,6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90,9 | 95,8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96,2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96,5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96,8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97,0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97,0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97,0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97,0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97,0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97,0 |
| Kích thước khung hình | 132 | 160 | 180 | 200 | 225 | 250M/L | 280M/L | ||||
| Tính chất cơ học | |||||||||||
| Tấm chắn khung/Kết thúc /hộp thiết bị đầu cuối |
Vật liệu | Gang thép | |||||||||
| Gắn | B3/B35 | ||||||||||
| Lớp IP | IP23 | ||||||||||
| Phương pháp làm mát | IC01(ODP) | ||||||||||
| Trái đất | Bên trong vỏ dây và đế máy | ||||||||||
| Ổ đỡ trục | Che bụi / giải phóng mặt bằng | ZZ/C3 | /C3 | ||||||||
| sửa chữa vòng bi | Sửa DE, NDE với máy giặt lò xo Wave | ||||||||||
| sửa chữa DE vòng bi |
3000 vòng / phút | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500 vòng / phút | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| sửa lỗi cận tử vòng bi |
3000 vòng / phút | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500 vòng / phút | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
bôi trơn |
Vật liệu | ESSO UNIX N2 | |||||||||
| Ống dẫn dầu | / | Thiết bị tra dầu lá chắn cuối | đường ống | ||||||||
| phích cắm | Với nắp che cao su để vận chuyển và lưu trữ | ||||||||||
| trục | Vật liệu | Thép45# | |||||||||
| loại B | |||||||||||
| giới hạn rung động (mm/giây) |
1.6 | 2.2 | |||||||||
| Sự cân bằng | 1/2 phím G2.5 cấp | ||||||||||
Tên nơi |
Vật liệu |
Hợp kim nhôm | |||||||||
| hiệu suất điện | |||||||||||
| Vôn | 3 thiết bị đầu cuối 380/400V(or440/460V) | ||||||||||
Quanh co |
Vật liệu | đồng có độ tinh khiết cao | |||||||||
| nhúng phương pháp |
VPI và làm khô | ||||||||||
lớp cách điện |
155(F) | ||||||||||
| Yếu tố dịch vụ | 1.0/1.2/1.3 | ||||||||||
| stato và rôto cán mỏng |
thép silic | ||||||||||
| Nam châm vĩnh cửu | NdFeB | ||||||||||
Mô tả Sản phẩm:
Động cơ đồng bộ nam châm vĩnh cửu đất hiếm hiệu suất cực cao dòng TYC vượt tiêu chuẩn hiệu suất IE4 là động cơ đặc biệt mới nhất dành cho máy nén do công ty chúng tôi phát triển.Nó sử dụng vật liệu nam châm vĩnh cửu đất hiếm hiệu suất cao và công nghệ chuyển đổi tần số, hoạt động mà không cần điều khiển véc tơ bộ mã hóa và có cấu trúc thép từ tính., có ưu điểm là hiệu quả cao, hoạt động đáng tin cậy và khả năng thay thế lắp đặt tốt.
| Khổ B3/B35 | kích thước phổ quát | ||||||||||||||
| Kích thước khung hình | MỘT | AA | AB | b | BB | HÀ | h | K | C | AC | QUẢNG CÁO | BS | KK | l | |
| 3000 vòng / phút | 1500 vòng / phút | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Kích thước phổ quát(轴伸) | Kích thước B35/B5/V1 | ||||||||||||||||
| Kích thước khung hình | D | E/DE | F | g | GD | N | m | P | S | t | r | LA | |||||
| 3000 vòng/phút |
1500 vòng/phút |
3000 vòng/phút |
1500 vòng/phút |
3000 vòng/phút |
1500 vòng/phút |
3000 vòng/phút |
1500 vòng/phút |
3000 vòng/phút |
1500 vòng/phút |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | số 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | số 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42,5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67,5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
