Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: ENNENG
Chứng nhận: CE,UL
Số mô hình: PMM
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 500-5000/set
chi tiết đóng gói: đóng gói đi biển
Thời gian giao hàng: 15-120 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 20000 bộ/năm
tên: |

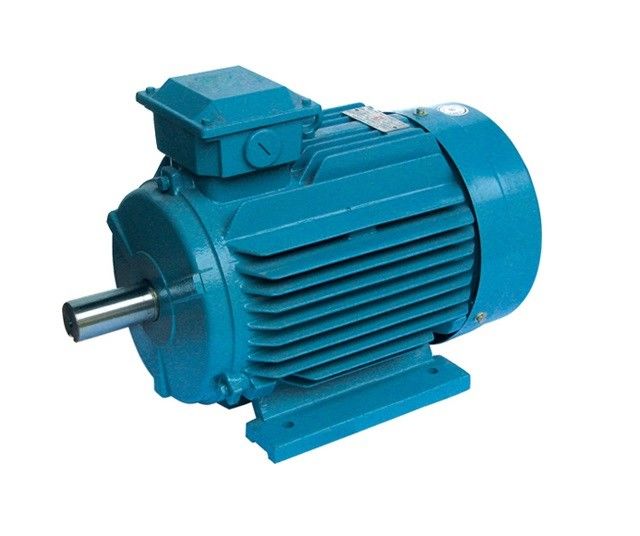

Công nghiệp sử dụng nam châm vĩnh viễn Nhà sản xuất động cơ điện đồng bộ |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Cài đặt: |
IMB3 IMB5 IMB35 |
Giai đoạn: |
3 pha |
người Ba Lan: |
2,4,6,8,10 |
Dãy công suất: |
5,5-3000kw |
Điện áp: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Kích thước khung hình: |
Từ H112 đến H450 |
Chế độ điều khiển: |
Biến tần điều khiển véc tơ vòng lặp mở |
tên: |
Công nghiệp sử dụng nam châm vĩnh viễn Nhà sản xuất động cơ điện đồng bộ |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Cài đặt: |
IMB3 IMB5 IMB35 |
Giai đoạn: |
3 pha |
người Ba Lan: |
2,4,6,8,10 |
Dãy công suất: |
5,5-3000kw |
Điện áp: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Kích thước khung hình: |
Từ H112 đến H450 |
Chế độ điều khiển: |
Biến tần điều khiển véc tơ vòng lặp mở |
Các thông số sản phẩm:
| Mô hình | Sức mạnh định giá ((KW) | Điện áp định số ((V) | Lượng điện bình thường (A) | Tốc độ định số ((r/min) | Hiệu quả (%) | Nhân tố công suất | Tần số định số ((Hz) | Nhân tố dịch vụ |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| Kích thước khung hình | 132 | 160 | 180 | 200 | 225 | 250M/l | 280M/l | ||||
| Tính chất cơ học | |||||||||||
| Khung/bức chắn cuối / Hộp đầu cuối |
Vật liệu | Sắt đúc | |||||||||
| Lắp đặt | B3/B35 | ||||||||||
| IP | IP23 | ||||||||||
| Phương pháp làm mát | IC01(ODP) | ||||||||||
| Trái đất | Bên trong vỏ dây dẫn và cơ sở máy | ||||||||||
| Lối xích | Mảng phủ bụi/mức thoát bụi | ZZ/C3 | /C3 | ||||||||
| Chế độ cố định vòng bi | DE sửa chữa, NDE với Wave máy giặt mùa xuân | ||||||||||
| DE fix vòng bi |
3000 vòng/phút | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500 vòng/phút | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| Sửa chữa NDE vòng bi |
3000 vòng/phút | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500 vòng/phút | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
Lôi trơn |
Vật liệu | ESSO UNIREX N2 | |||||||||
| ống dầu | / | Thiết bị bôi dầu chắn cuối | ống | ||||||||
| cắm | Với vỏ cao su cho vận chuyển và lưu trữ | ||||||||||
| Chân | Vật liệu | Thép 45# | |||||||||
| B loại | |||||||||||
| giới hạn rung động (mm/s) |
1.6 | 2.2 | |||||||||
| Số dư | 1/2 key G2.5 cấp | ||||||||||
Danh hiệu |
Vật liệu |
Hợp kim nhôm | |||||||||
| Hiệu suất điện | |||||||||||
| Điện áp | 380/400V ((hoặc440/460V) ba đầu cuối | ||||||||||
Vòng xoắn |
Vật liệu | đồng tinh khiết cao | |||||||||
| Đắm phương pháp |
VPI và sấy khô | ||||||||||
Độ cách nhiệt |
155(F) | ||||||||||
| Nhân tố dịch vụ | 1.0/1.2/1.3 | ||||||||||
| stator và rotor Lamination |
thép silicon | ||||||||||
| nam châm vĩnh viễn | NdFeB | ||||||||||
Mô tả sản phẩm:
Động cơ đồng bộ nam châm vĩnh viễn đất hiếm hiệu suất cực cao siêu cao của dòng TYC vượt quá tiêu chuẩn hiệu suất IE4 là động cơ đặc biệt mới nhất cho máy nén được phát triển bởi công ty chúng tôi.Nó áp dụng các vật liệu nam châm vĩnh cửu đất hiếm hiệu suất cao và công nghệ chuyển đổi tần số, hoạt động mà không có điều khiển vector mã hóa và có cấu trúc thép từ tính. , có lợi thế hiệu quả cao, hoạt động đáng tin cậy và khả năng thay thế cài đặt tốt.
| B3/B35 kích thước | Kích thước chung | ||||||||||||||
| Kích thước khung hình | A | AA | AB | B | BB | HA | H | K | C | AC | AD | BS | KK | L | |
| 3000 vòng/phút | 1500 vòng/phút | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Kích thước toàn cầu | B35/B5/V1 | ||||||||||||||||
| Kích thước khung hình | D | E/DE | F | G | GD | N | M | P | S | T | R | LA | |||||
| 3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
Nguyên tắc của động cơ nam châm vĩnh viễn:
Động cơ nam châm vĩnh cửu là một thiết bị sử dụng nam châm vĩnh cửu để tạo ra một từ trường để quay động cơ. Nó bao gồm một stator và một rotor.Một cuộn dây trên stator được cấp năng lượng với dòng điện để tạo ra một trường từ quayCác nam châm vĩnh viễn trên rotor, lần lượt bị thu hút bởi các trường từ quay và theo nó.một chuyển động xoay liên tục có thể được tạo ra trong rotorĐộng cơ nam châm vĩnh viễn được đặc trưng bởi hiệu quả cao, mật độ điện năng cao và phản ứng nhanh.
