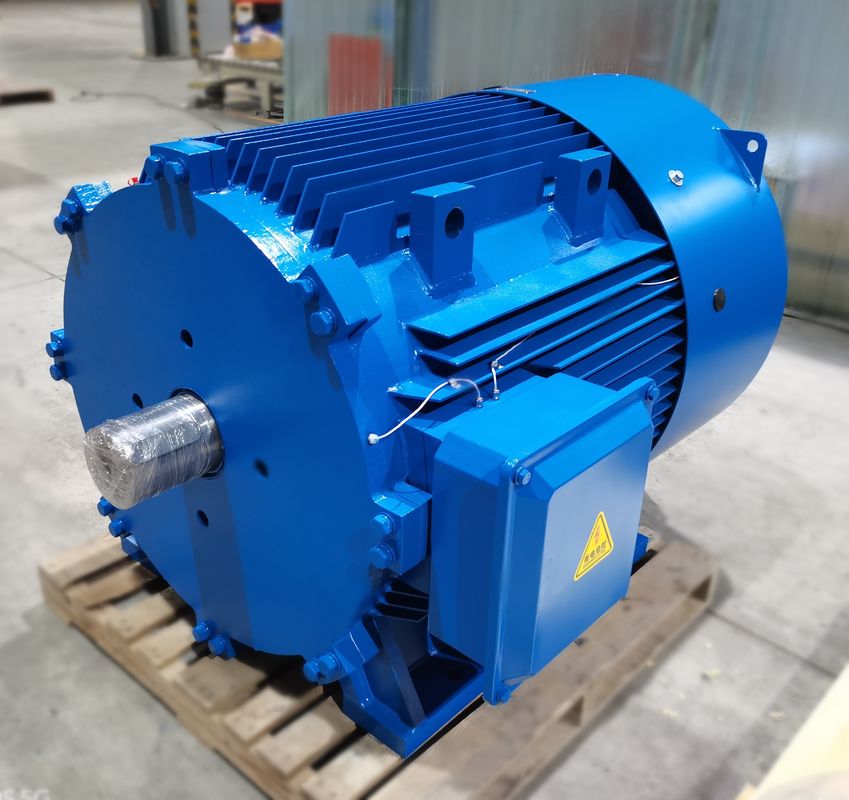

Động cơ PMAC đất hiếm NdFeB với hệ thống làm mát bằng không khí và cấp bảo vệ IP54

Các ứng dụng nào sử dụng động cơ PMSM?

Các ngành công nghiệp sử dụng động cơ PMSM bao gồm kim loại, gốm, dầu mỏ, dệt may và nhiều ngành khác.Động cơ PMSM có thể được thiết kế để hoạt động ở tốc độ đồng bộ từ nguồn cung cấp điện áp và tần số liên tục cũng như các ứng dụng VSD (Variable Speed Drive)Do hiệu quả cao và mật độ công suất và mô-men xoắn, chúng thường là một sự lựa chọn vượt trội trong các ứng dụng mô-men xoắn cao như máy trộn, máy xay, máy bơm, quạt, máy thổi, máy vận chuyển,và các ứng dụng công nghiệp nơi truyền thống động cơ cảm ứng được tìm thấy.

Ưu điểm của động cơ nam châm vĩnh viễn đất hiếm

Hiệu suất cao: Cờ hiệu suất của động cơ không đồng bộ thường giảm nhanh hơn dưới 60% tải trọng định số, và hiệu suất rất thấp ở tải trọng nhẹ.Đường cong hiệu suất của động cơ nam châm vĩnh cửu đất hiếm cao và phẳng, và nó nằm trong khu vực hiệu quả cao ở mức 20% ~ 120% tải trọng định số.

Nhân tố công suất cao: Giá trị đo của nhân tố công suất của động cơ đồng bộ từ vĩnh viễn đất hiếm gần với giá trị giới hạn là 1.0Các đường cong yếu tố năng lượng là cao và phẳng như các đường cong hiệu quả.Không cần bù điện phản ứng điện áp thấp và công suất hệ thống phân phối điện được sử dụng đầy đủ.

Dòng điện stator nhỏ: Rotor không có dòng điện kích thích, công suất phản ứng giảm và dòng điện stator giảm đáng kể.,giá trị dòng stator có thể được giảm từ 30% đến 50%. Đồng thời, vì dòng stator giảm đáng kể, sự gia tăng nhiệt độ động cơ được giảm,và chất béo mang và mang tuổi thọ được kéo dài.

Bộ mô-men đồng bộ nam châm vĩnh cửu đất hiếm có mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-men mô-mô-men mô-men mô-mà làm cho động cơ có khả năng tải cao hơn và có thể được kéo trơn tru vào đồng bộ hóa.

Những nhược điểm của động cơ nam châm vĩnh cửu đất hiếm

Chi phí cao: So với động cơ không đồng bộ của cùng một thông số kỹ thuật, khoảng cách không khí giữa stator và rotor nhỏ hơn và độ chính xác xử lý của mỗi thành phần cao;cấu trúc rotor phức tạp hơn và giá của vật liệu thép từ hiếm đất caoDo đó, chi phí sản xuất động cơ cao, phổ biến cho động cơ không đồng bộ khoảng 2 lần.

Tác động lớn khi khởi động toàn năng: Khi khởi động ở áp suất đầy đủ, tốc độ đồng bộ có thể được rút ra trong một thời gian rất ngắn.Điện khởi động lớn hơn 10 lần so với điện bình thườngTác động lên hệ thống cung cấp điện là lớn, đòi hỏi một công suất lớn của hệ thống cung cấp điện.

Thép nam châm đất hiếm dễ dàng làm mất nam châm: Khi vật liệu nam châm vĩnh cửu bị rung động, nhiệt độ cao và dòng quá tải, độ thấm từ tính của nó có thể giảm,hoặc hiện tượng phi từ hóa xảy ra, làm giảm hiệu suất của động cơ nam châm vĩnh viễn.

Các cấu trúc động cơ PM
Các cấu trúc động cơ PM có thể được chia thành hai loại: bên trong và bề mặt.Một động cơ PM bề mặt có thể có nam châm của nó trên hoặc chèn vào bề mặt của rotorĐịnh vị và thiết kế động cơ nam châm vĩnh viễn bên trong có thể thay đổi rất nhiều.Các nam châm động cơ IPM có thể được đưa vào như một khối lớn hoặc phân tán khi họ đến gần hơn với lõiMột phương pháp khác là để có chúng được nhúng vào một mô hình spoke.

Sự thay đổi cảm ứng động cơ PM với tải
Chỉ có một lượng nhất định của luồng có thể được kết nối với một mảnh sắt để tạo ra mô-men xoắn. Cuối cùng, sắt sẽ bão hòa và không còn cho phép luồng kết nối.Kết quả là một sự giảm trong độ cảm ứng của con đường được thực hiện bởi một lĩnh vực luồngTrong một máy PM, các giá trị cảm ứng của trục d và trục q sẽ giảm với sự gia tăng dòng tải.

Độ cảm ứng của trục d và trục q của động cơ SPM gần như giống nhau. Bởi vì nam châm nằm bên ngoài rotor, độ cảm ứng của trục q sẽ giảm với cùng tốc độ như độ cảm ứng của trục d.Tuy nhiên, độ cảm ứng của động cơ IPM sẽ giảm khác nhau. Một lần nữa, độ cảm ứng trục d tự nhiên thấp hơn vì nam châm ở đường dòng chảy và không tạo ra một tính chất cảm ứng.,có ít sắt để bão hòa trong trục d, dẫn đến giảm lưu lượng thấp hơn đáng kể so với trục q.

Sự suy yếu dòng chảy / tăng cường động cơ PM
Dòng chảy trong động cơ nam châm vĩnh cửu được tạo ra bởi nam châm. Dòng chảy theo một con đường nhất định, có thể được tăng hoặc chống lại.Tăng hoặc tăng cường dòng chảy trường sẽ cho phép động cơ tạm thời tăng sản xuất mô-men xoắnPhản đối với trường luồng sẽ phủ nhận trường nam châm hiện có của động cơ.Tăng điện ngược EMF giảm giải phóng điện áp để đẩy động cơ hoạt động ở tốc độ đầu ra cao hơnCả hai loại hoạt động đều yêu cầu dòng điện động cơ bổ sung.

Cấu trúc của động cơ IPM (nam châm vĩnh viễn bên trong)

Một động cơ SPM thông thường có cấu trúc trong đó một nam châm vĩnh viễn được gắn vào bề mặt của rotor. Nó chỉ sử dụng mô-men xoắn từ từ.động cơ IPM sử dụng miễn cưỡng thông qua kháng từ ngoài mô-men xoắn từ bằng cách nhúng một nam châm vĩnh viễn trong chính rotor.

SPM.IPM cấu trúc rotor động cơ

Đặc điểm động cơ IPM (Điện nam châm vĩnh viễn bên trong)

Vòng xoắn cao và hiệu suất cao
Mô-men xoắn cao và đầu ra cao được đạt được bằng cách sử dụng mô-men xoắn miễn cưỡng ngoài mô-men xoắn từ tính.

Hoạt động tiết kiệm năng lượng
Nó tiêu thụ tới 30% ít năng lượng hơn so với động cơ SPM thông thường.

Quay tốc độ cao
Nó có thể phản ứng với xoay động cơ tốc độ cao bằng cách điều khiển hai loại mô-men xoắn bằng cách sử dụng điều khiển vector.

An toàn
Vì nam châm vĩnh viễn được nhúng, an toàn cơ học được cải thiện vì, không giống như trong SPM, nam châm sẽ không tách ra do lực ly tâm.

Tính năng điều khiển vector

Trong khi một hệ thống thông thường (hệ thống dẫn 120 độ) có dòng chảy được ấn vào động cơ dưới dạng sóng vuông,một điều khiển vector ấn áp suất mà biến thành một sóng sinus hướng đến vị trí của rotor (đường của nam châm), vì vậy nó trở nên có thể kiểm soát dòng động cơ.

Phân tích về ứng dụng công nghệ động cơ nam châm vĩnh viễn hiện đại

1.Ứng dụng công nghệ điện cơ học nam châm vĩnh cửu cho thị trường thiết bị gia dụng

Việc áp dụng công nghệ động cơ nam châm vĩnh viễn cho thị trường thiết bị gia dụng gia đình được thể hiện trong VCDDVD và máy tính.nó đã dần dần hình thành sự phát triển của công nghiệp hóa và đã dần dần mở rộng đến nhiều pha động cơ tốc độ biếnVí dụ, mọi người sử dụng điều hòa không khí Inverter sử dụng công nghệ động cơ nam châm vĩnh viễn hiện đại để cải thiện hiệu quả hoạt động của điều hòa không khí,giảm dần âm lượng của động cơ điều hòa không khí, và giảm thiểu tiếng ồn gây ra bởi điều hòa không khí.

2.Ứng dụng công nghệ điện cơ từ vĩnh viễn trong thị trường thang máy

Hệ thống động cơ nam châm vĩnh cửu có tốc độ biến đã được sử dụng trên thị trường thang máy gần 10 năm.bằng cách sử dụng một động cơ nam châm vĩnh viễn đất hiếm tốc độ thấp như là máy kéo thang máy, việc sử dụng động cơ nam châm vĩnh viễn đất hiếm có thể tiết kiệm sử dụng thang máy 20% năng lượng điện.Động cơ nam châm vĩnh viễn hiện đại thường được sử dụng trong lĩnh vực hệ thống truyền động tốc độ biến đổi với thay đổi tải trọng lớn và yêu cầu điều chỉnh tốc độ cao.

3.Ứng dụng công nghệ điện cơ học nam châm vĩnh viễn trong các doanh nghiệp công nghiệp và khai thác mỏ

Với sự phát triển của động cơ nam châm vĩnh cửu, động cơ nam châm vĩnh cửu mô-men xoắn lớn đã được phát triển tốt,đặc biệt là sự ra mắt thành công của động cơ tần số biến động vĩnh viễn từ trên thị trường đã cung cấp cho các doanh nghiệp công nghiệp nặng và khai thác mỏ lựa chọn mớiVì mô-tơ nam châm vĩnh cửu có mô-tô đầu ra đủ lớn, việc sử dụng hộp số cơ học được giảm và tốc độ có thể điều khiển. Nó có thể chạy ở tốc độ thấp.việc áp dụng nối chất lỏng được loại bỏ, giúp tiết kiệm chi phí mua thiết bị liên quan và bảo trì hai thiết bị trên, làm giảm rủi ro an toàn,do đó, động cơ tần số biến động từ vĩnh viễn là rất phổ biến trong nhiều doanh nghiệp công nghiệp và khai thác mỏVì chức năng điều chỉnh tốc độ tần số biến đổi của nó, nó cung cấp một đảm bảo mạnh mẽ cho người dùng để cải thiện hiệu quả sản xuất và tiết kiệm năng lượng điện.động cơ tần số biến động từ vĩnh viễn hiện đại là một sự lựa chọn cần thiết cho các doanh nghiệp công nghiệp và khai thác mỏ để nâng cấp thiết bị của họ trong tương lai.
