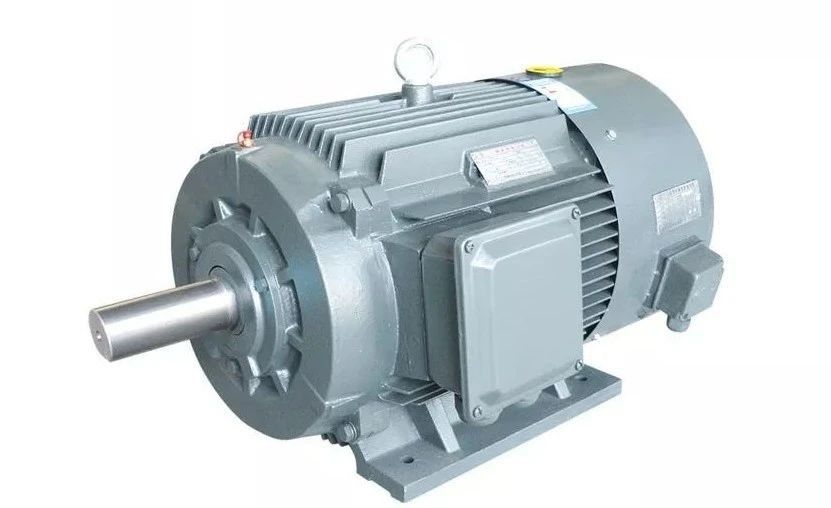

Động cơ nam châm vĩnh cửu AC Động cơ đồng bộ mô-men xoắn cao 110kw 380v

Tại sao chọn động cơ AC từ vĩnh viễn?

Động cơ biến động từ vĩnh viễn (PMAC) cung cấp một số lợi thế so với các loại động cơ khác, bao gồm:

Hiệu quả cao: Các động cơ PMAC có hiệu quả cao do không có tổn thất đồng rotor và giảm tổn thất cuộn.dẫn đến tiết kiệm năng lượng đáng kể.

Mật độ công suất cao: Các động cơ PMAC có mật độ công suất cao hơn so với các loại động cơ khác, có nghĩa là chúng có thể sản xuất nhiều công suất hơn mỗi đơn vị kích thước và trọng lượng.Điều này làm cho chúng lý tưởng cho các ứng dụng nơi không gian là hạn chế.

Mật mô cao: Các động cơ PMAC có mật độ mô mô cao, có nghĩa là chúng có thể tạo ra mô mô nhiều hơn mỗi đơn vị kích thước và trọng lượng. Điều này làm cho chúng lý tưởng cho các ứng dụng đòi hỏi mô mô lớn.

Bảo trì giảm: Vì động cơ PMAC không có bàn chải, chúng đòi hỏi ít bảo trì hơn và có tuổi thọ lâu hơn so với các loại động cơ khác.

Kiểm soát được cải thiện: Các động cơ PMAC có kiểm soát tốc độ và mô-men xoắn tốt hơn so với các loại động cơ khác, làm cho chúng lý tưởng cho các ứng dụng cần kiểm soát chính xác.

Thân thiện với môi trường: Các động cơ PMAC thân thiện với môi trường hơn các loại động cơ khác vì chúng sử dụng kim loại đất hiếm,dễ tái chế hơn và tạo ra ít chất thải hơn so với các loại động cơ khác.

Nhìn chung, những lợi thế của động cơ PMAC làm cho chúng trở thành một lựa chọn tuyệt vời cho một loạt các ứng dụng, bao gồm xe điện, máy móc công nghiệp và hệ thống năng lượng tái tạo.

Động cơ xoắn ốc vĩnh viễn (PMAC) có nhiều ứng dụng bao gồm:

Máy móc công nghiệp: Các động cơ PMAC được sử dụng trong nhiều ứng dụng máy móc công nghiệp, chẳng hạn như máy bơm, máy nén, quạt và máy công cụ.và kiểm soát chính xác, làm cho chúng lý tưởng cho các ứng dụng này.

Robot: Các động cơ PMAC được sử dụng trong các ứng dụng robot và tự động hóa, nơi chúng cung cấp mật độ mô-men xoắn cao, điều khiển chính xác và hiệu quả cao.và các hệ thống điều khiển chuyển động khác.

Hệ thống HVAC: Động cơ PMAC được sử dụng trong hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC), nơi chúng cung cấp hiệu quả cao, kiểm soát chính xác và mức độ tiếng ồn thấp.Chúng thường được sử dụng trong quạt và máy bơm trong các hệ thống này.

Hệ thống năng lượng tái tạo: Các động cơ PMAC được sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như tuabin gió và máy theo dõi năng lượng mặt trời, nơi chúng cung cấp hiệu quả cao, mật độ năng lượng cao và điều khiển chính xác.Chúng thường được sử dụng trong các máy phát điện và hệ thống theo dõi trong các hệ thống này.

SPM so với IPM

Một động cơ PM có thể được chia thành hai loại chính: động cơ nam châm vĩnh cửu bề mặt (SPM) và động cơ nam châm vĩnh cửu bên trong (IPM).Cả hai loại tạo ra luồng từ bằng nam châm vĩnh viễn gắn vào hoặc bên trong rotor.

Các động cơ SPM có nam châm gắn bên ngoài bề mặt rotor.Sức mạnh cơ học suy yếu giới hạn tốc độ cơ học an toàn tối đa của động cơNgoài ra, các động cơ này có độ nổi từ rất hạn chế (Ld ≈ Lq).Bởi vì tỷ lệ nổi bật gần một, Thiết kế động cơ SPM phụ thuộc đáng kể, nếu không hoàn toàn, vào thành phần mô-men xoắn từ tính để tạo mô-men xoắn.

Động cơ IPM có một nam châm vĩnh cửu được nhúng vào chính rotor. Không giống như các đối tác SPM của chúng, vị trí của nam châm vĩnh cửu làm cho động cơ IPM rất âm thanh cơ học,và phù hợp để hoạt động ở tốc độ rất caoCác động cơ này cũng được xác định bởi tỷ lệ độ nổi từ tính tương đối cao của chúng (Lq > Ld).một động cơ IPM có khả năng tạo mô-men xoắn bằng cách tận dụng cả các thành phần mô-men xoắn từ tính và miễn cưỡng của động cơ.

Các cấu trúc động cơ PM
Các cấu trúc động cơ PM có thể được chia thành hai loại: bên trong và bề mặt.Một động cơ PM bề mặt có thể có nam châm của nó trên hoặc chèn vào bề mặt của rotorĐịnh vị và thiết kế động cơ nam châm vĩnh viễn bên trong có thể thay đổi rất nhiều.Các nam châm động cơ IPM có thể được đưa vào như một khối lớn hoặc phân tán khi họ đến gần hơn với lõiMột phương pháp khác là để có chúng được nhúng vào một mô hình spoke.

Sự thay đổi cảm ứng động cơ PM với tải
Chỉ có một lượng nhất định của luồng có thể được kết nối với một mảnh sắt để tạo ra mô-men xoắn. Cuối cùng, sắt sẽ bão hòa và không còn cho phép luồng kết nối.Kết quả là một sự giảm trong độ cảm ứng của con đường được thực hiện bởi một lĩnh vực luồngTrong một máy PM, các giá trị cảm ứng của trục d và trục q sẽ giảm với sự gia tăng dòng tải.

Độ cảm ứng của trục d và trục q của động cơ SPM gần như giống nhau. Bởi vì nam châm nằm bên ngoài rotor, độ cảm ứng của trục q sẽ giảm với cùng tốc độ như độ cảm ứng của trục d.Tuy nhiên, độ cảm ứng của động cơ IPM sẽ giảm khác nhau. Một lần nữa, độ cảm ứng trục d tự nhiên thấp hơn vì nam châm ở đường dòng chảy và không tạo ra một tính chất cảm ứng.,có ít sắt để bão hòa trong trục d, dẫn đến giảm lưu lượng thấp hơn đáng kể so với trục q.

Các loại nam châm động cơ PM

Có một vài loại vật liệu nam châm vĩnh viễn hiện đang được sử dụng cho động cơ điện. Mỗi loại kim loại đều có những ưu điểm và nhược điểm của nó.

Tháo nam châm vĩnh viễn

Các nam châm vĩnh cửu hầu như không vĩnh cửu và có khả năng hạn chế.có thể loại bỏ các tính chất từ tính của vật liệu nam châm vĩnh viễnMột chất từ tính vĩnh viễn có thể mất từ tính nếu vật liệu bị căng thẳng đáng kể, được phép đạt đến nhiệt độ đáng kể hoặc bị ảnh hưởng bởi một sự xáo trộn điện lớn.

Đầu tiên, căng một nam châm vĩnh cửu thường được thực hiện bằng các phương tiện vật lý. Vật liệu từ tính có thể bị mất nam châm, nếu không bị suy yếu nếu nó phải trải qua các tác động / té mạnh mẽ.Một vật liệu sắt từ có tính từ tính vốn cóTuy nhiên, những đặc tính từ tính này có thể phát ra theo bất kỳ nhiều hướng nào.Một cách vật liệu sắt từ được nam châm là bằng cách áp dụng một từ trường mạnh mẽ cho vật liệu để sắp xếp hai cực từ của nóSự liên kết của các cực hai này buộc từ trường của vật liệu vào một nước tắm cụ thể. Một tác động dữ dội có thể loại bỏ sự liên kết nguyên tử của các lĩnh vực từ tính của vật liệu.làm suy yếu cường độ của trường từ tính dự định.

Thứ hai, nhiệt độ cũng có thể ảnh hưởng đến nam châm vĩnh cửu.Các cực nam châm có khả năng chịu được một số lượng kích thích nhiệtTuy nhiên, thời gian kích thích dài có thể làm suy yếu sức mạnh của nam châm, ngay cả khi được lưu trữ ở nhiệt độ phòng.- là một ngưỡng xác định nhiệt độ mà sự xáo trộn nhiệt làm cho vật liệu hoàn toàn mất từ tínhCác thuật ngữ như coercivity và retentivity được sử dụng để xác định khả năng giữ sức mạnh vật liệu từ tính.

Cuối cùng, sự xáo trộn điện lớn có thể khiến nam châm vĩnh viễn mất nam châm.Những nhiễu loạn điện này có thể từ vật liệu tương tác với một trường từ lớn hoặc nếu một dòng điện lớn được truyền qua vật liệuRất, theo cùng một cách, một từ trường mạnh hoặc dòng có thể được sử dụng để sắp xếp một vật liệumột trường từ mạnh khác hoặc dòng áp dụng cho trường được tạo ra bởi nam châm vĩnh viễn có thể dẫn đến phi nam châm.

Tự phát hiện so với hoạt động vòng kín

Những tiến bộ gần đây trong công nghệ ổ đĩa cho phép các ổ AC tiêu chuẩn tự phát hiện và theo dõi vị trí nam châm động cơ.Thông qua những thói quen nhất định, ổ đĩa biết vị trí chính xác của nam châm động cơ bằng cách theo dõi các kênh A / B và điều chỉnh cho lỗi với kênh z.Biết vị trí chính xác của nam châm cho phép sản xuất mô-men xoắn tối ưu dẫn đến hiệu quả tối ưu.

Sự suy yếu dòng chảy / tăng cường động cơ PM
Dòng chảy trong động cơ nam châm vĩnh cửu được tạo ra bởi nam châm. Dòng chảy theo một con đường nhất định, có thể được tăng hoặc chống lại.Tăng hoặc tăng cường dòng chảy trường sẽ cho phép động cơ tạm thời tăng sản xuất mô-men xoắnPhản đối với trường luồng sẽ phủ nhận trường nam châm hiện có của động cơ.Tăng điện ngược EMF giảm giải phóng điện áp để đẩy động cơ hoạt động ở tốc độ đầu ra cao hơnCả hai loại hoạt động đều đòi hỏi dòng điện động cơ bổ sung.oncontroller, xác định hiệu ứng mong muốn.
