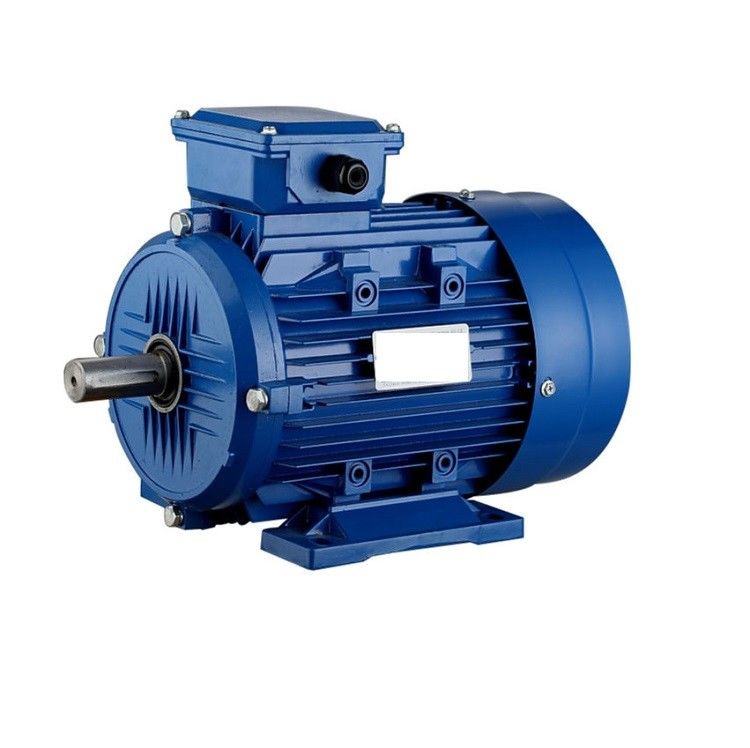

Động cơ đồng bộ 3 pha ODM OEM, Động cơ PMSM tốc độ thấp không hộp số

Tại sao chọn động cơ điện xoay chiều nam châm vĩnh cửu?

Động cơ AC nam châm vĩnh cửu (PMAC) mang lại một số ưu điểm so với các loại động cơ khác, bao gồm:

Hiệu suất cao: Động cơ PMAC có hiệu suất cao do không có tổn thất đồng rôto và giảm tổn thất cuộn dây.Chúng có thể đạt hiệu suất lên đến 97%, giúp tiết kiệm năng lượng đáng kể.

Mật độ công suất cao: Động cơ PMAC có mật độ công suất cao hơn so với các loại động cơ khác, có nghĩa là chúng có thể tạo ra nhiều công suất hơn trên một đơn vị kích thước và trọng lượng.Điều này khiến chúng trở nên lý tưởng cho các ứng dụng có không gian hạn chế.

Mật độ mô-men xoắn cao: Động cơ PMAC có mật độ mô-men xoắn cao, có nghĩa là chúng có thể tạo ra nhiều mô-men xoắn hơn trên mỗi đơn vị kích thước và trọng lượng.Điều này làm cho chúng trở nên lý tưởng cho các ứng dụng yêu cầu mô-men xoắn cao.

Giảm bảo trì: Vì động cơ PMAC không có chổi than nên chúng cần ít bảo trì hơn và có tuổi thọ cao hơn các loại động cơ khác.

Điều khiển được cải thiện: Động cơ PMAC có khả năng kiểm soát tốc độ và mô-men xoắn tốt hơn so với các loại động cơ khác, khiến chúng trở nên lý tưởng cho các ứng dụng yêu cầu điều khiển chính xác.

Thân thiện với môi trường: Động cơ PMAC thân thiện với môi trường hơn các loại động cơ khác vì chúng sử dụng kim loại đất hiếm, dễ tái chế và tạo ra ít chất thải hơn so với các loại động cơ khác.

Nhìn chung, những ưu điểm của động cơ PMAC khiến chúng trở thành lựa chọn tuyệt vời cho nhiều ứng dụng, bao gồm xe điện, máy móc công nghiệp và hệ thống năng lượng tái tạo.

Động cơ AC nam châm vĩnh cửu (PMAC) có nhiều ứng dụng bao gồm:

Máy móc công nghiệp: Động cơ PMAC được sử dụng trong nhiều ứng dụng máy móc công nghiệp, chẳng hạn như máy bơm, máy nén, quạt và máy công cụ.Chúng mang lại hiệu quả cao, mật độ năng lượng cao và điều khiển chính xác, khiến chúng trở nên lý tưởng cho các ứng dụng này.

Người máy: Động cơ PMAC được sử dụng trong các ứng dụng người máy và tự động hóa, nơi chúng cung cấp mật độ mô-men xoắn cao, điều khiển chính xác và hiệu quả cao.Chúng thường được sử dụng trong cánh tay rô-bốt, dụng cụ gắp và các hệ thống điều khiển chuyển động khác.

Hệ thống HVAC: Động cơ PMAC được sử dụng trong các hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC), nơi chúng mang lại hiệu quả cao, điều khiển chính xác và độ ồn thấp.Chúng thường được sử dụng trong quạt và máy bơm trong các hệ thống này.

Hệ thống năng lượng tái tạo: Động cơ PMAC được sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như tua-bin gió và thiết bị theo dõi năng lượng mặt trời, nơi chúng mang lại hiệu quả cao, mật độ năng lượng cao và điều khiển chính xác.Chúng thường được sử dụng trong các máy phát điện và hệ thống theo dõi trong các hệ thống này.

Thiết bị y tế: Động cơ PMAC được sử dụng trong thiết bị y tế, chẳng hạn như máy MRI, nơi chúng cung cấp mật độ mô-men xoắn cao, điều khiển chính xác và độ ồn thấp.Chúng thường được sử dụng trong các động cơ dẫn động các bộ phận chuyển động trong các máy này.

Hoạt động của động cơ đồng bộ nam châm vĩnh cửu

Hoạt động của động cơ đồng bộ nam châm vĩnh cửu rất đơn giản, nhanh chóng và hiệu quả khi so sánh với động cơ thông thường.Hoạt động của PMSM phụ thuộc vào từ trường quay của stato và từ trường không đổi của rôto.Các nam châm vĩnh cửu được sử dụng làm rôto để tạo ra từ thông không đổi và hoạt động và khóa ở tốc độ đồng bộ.Các loại động cơ này tương tự như động cơ DC không chổi than.

Các nhóm phasor được hình thành bằng cách nối các cuộn dây của stato với nhau.Các nhóm pha này được nối với nhau để tạo thành các kết nối khác nhau như sao, Delta, pha kép và pha đơn.Để giảm điện áp sóng hài, các cuộn dây phải được quấn ngắn với nhau.

Khi cấp nguồn xoay chiều 3 pha cho stato, nó sẽ tạo ra từ trường quay và từ trường không đổi được tạo ra do nam châm vĩnh cửu của rôto.Rôto này hoạt động đồng bộ với tốc độ đồng bộ.Toàn bộ hoạt động của PMSM phụ thuộc vào khe hở không khí giữa stato và rôto khi không tải.

Nếu khe hở không khí lớn thì tổn thất gió của động cơ sẽ giảm.Các cực từ trường do nam châm vĩnh cửu tạo ra rất nổi bật.Động cơ đồng bộ nam châm vĩnh cửu không phải là động cơ tự khởi động.Vì vậy, cần phải điều khiển tần số thay đổi của stato bằng điện tử.

EMF và phương trình mô-men xoắn

Trong máy điện đồng bộ, EMF trung bình sinh ra trên mỗi pha được gọi là EMF sinh ra động trong động cơ đồng bộ, từ thông cắt bởi mỗi dây dẫn trên mỗi vòng quay là Pϕ Weber

Vậy thời gian đi hết một vòng là 60/N giây

EMF trung bình gây ra trên mỗi dây dẫn có thể được tính bằng cách sử dụng

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

Trong đó Tph = Zph / 2

Do đó, EMF trung bình trên mỗi pha là,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

Trong đó Tph = không.Số lượt mắc nối tiếp trên mỗi pha

ϕ = từ thông/cực trong Weber

P = không.cực

F= tần số tính bằng Hz

Zph = không.Của các dây dẫn nối tiếp trên mỗi pha.= Zph/3

Phương trình EMF phụ thuộc vào cuộn dây và dây dẫn trên stato.Đối với động cơ này, hệ số phân phối Kd và hệ số bước Kp cũng được xem xét.

Do đó, E = 4 x ϕ xfx Tph xKd x Kp

Phương trình mô-men xoắn của động cơ đồng bộ nam châm vĩnh cửu được cho là,

T = (3 x Eph x Iph x sinβ) / ωm

Thuận lợi

Ưu điểm của động cơ đồng bộ nam châm vĩnh cửu bao gồm:

Cung cấp hiệu quả cao hơn ở tốc độ cao

Có kích thước nhỏ trong các gói khác nhau

Bảo trì và lắp đặt rất dễ dàng hơn so với động cơ cảm ứng

Có khả năng duy trì mô-men xoắn đầy đủ ở tốc độ thấp

Hiệu quả và độ tin cậy cao

Cung cấp mô-men xoắn mượt mà và hiệu suất năng động

Nhược điểm

Nhược điểm của động cơ đồng bộ nam châm vĩnh cửu là:

Những loại động cơ này rất đắt khi so sánh với động cơ cảm ứng

Hơi khó khởi động vì chúng không phải là động cơ tự khởi động.
