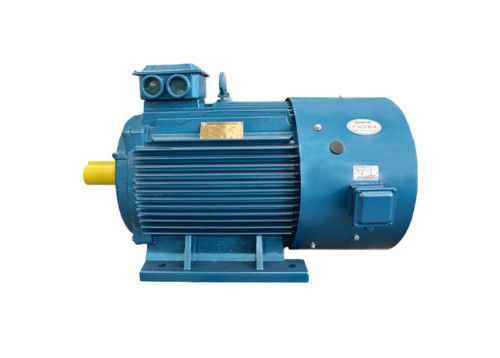

Động cơ PMAC hiệu suất cao

Tại sao chọn động cơ điện xoay chiều nam châm vĩnh cửu?

Động cơ AC nam châm vĩnh cửu (PMAC) mang lại một số ưu điểm so với các loại động cơ khác, bao gồm:

Hiệu suất cao: Động cơ PMAC có hiệu suất cao do không có tổn thất đồng rôto và giảm tổn thất cuộn dây.Chúng có thể đạt hiệu suất lên đến 97%, giúp tiết kiệm năng lượng đáng kể.

Mật độ công suất cao: Động cơ PMAC có mật độ công suất cao hơn so với các loại động cơ khác, có nghĩa là chúng có thể tạo ra nhiều công suất hơn trên một đơn vị kích thước và trọng lượng.Điều này khiến chúng trở nên lý tưởng cho các ứng dụng có không gian hạn chế.

Mật độ mô-men xoắn cao: Động cơ PMAC có mật độ mô-men xoắn cao, có nghĩa là chúng có thể tạo ra nhiều mô-men xoắn hơn trên mỗi đơn vị kích thước và trọng lượng.Điều này làm cho chúng trở nên lý tưởng cho các ứng dụng yêu cầu mô-men xoắn cao.

Giảm bảo trì: Vì động cơ PMAC không có chổi than nên chúng cần ít bảo trì hơn và có tuổi thọ cao hơn các loại động cơ khác.

Điều khiển được cải thiện: Động cơ PMAC có khả năng kiểm soát tốc độ và mô-men xoắn tốt hơn so với các loại động cơ khác, khiến chúng trở nên lý tưởng cho các ứng dụng yêu cầu điều khiển chính xác.

Thân thiện với môi trường: Động cơ PMAC thân thiện với môi trường hơn các loại động cơ khác vì chúng sử dụng kim loại đất hiếm, dễ tái chế và tạo ra ít chất thải hơn so với các loại động cơ khác.

Nhìn chung, những ưu điểm của động cơ PMAC khiến chúng trở thành lựa chọn tuyệt vời cho nhiều ứng dụng, bao gồm xe điện, máy móc công nghiệp và hệ thống năng lượng tái tạo.

Động cơ AC nam châm vĩnh cửu (PMAC) có nhiều ứng dụng bao gồm:

Máy móc công nghiệp: Động cơ PMAC được sử dụng trong nhiều ứng dụng máy móc công nghiệp, chẳng hạn như máy bơm, máy nén, quạt và máy công cụ.Chúng mang lại hiệu quả cao, mật độ năng lượng cao và điều khiển chính xác, khiến chúng trở nên lý tưởng cho các ứng dụng này.

Người máy: Động cơ PMAC được sử dụng trong các ứng dụng người máy và tự động hóa, nơi chúng cung cấp mật độ mô-men xoắn cao, điều khiển chính xác và hiệu quả cao.Chúng thường được sử dụng trong cánh tay rô-bốt, dụng cụ gắp và các hệ thống điều khiển chuyển động khác.

Hệ thống HVAC: Động cơ PMAC được sử dụng trong các hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC), nơi chúng mang lại hiệu quả cao, điều khiển chính xác và độ ồn thấp.Chúng thường được sử dụng trong quạt và máy bơm trong các hệ thống này.

Hệ thống năng lượng tái tạo: Động cơ PMAC được sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như tua-bin gió và thiết bị theo dõi năng lượng mặt trời, nơi chúng mang lại hiệu quả cao, mật độ năng lượng cao và điều khiển chính xác.Chúng thường được sử dụng trong các máy phát điện và hệ thống theo dõi trong các hệ thống này.

SPM so với IPM

Động cơ PM có thể được chia thành hai loại chính: động cơ nam châm vĩnh cửu bề mặt (SPM) và động cơ nam châm vĩnh cửu bên trong (IPM).Cả hai loại thiết kế động cơ đều không chứa các thanh rôto.Cả hai loại đều tạo ra từ thông bằng các nam châm vĩnh cửu được gắn vào hoặc bên trong rôto.

Động cơ SPM có nam châm gắn bên ngoài bề mặt rôto.Do cách lắp cơ học này, độ bền cơ học của chúng yếu hơn so với động cơ IPM.Độ bền cơ học suy yếu giới hạn tốc độ cơ học an toàn tối đa của động cơ.Ngoài ra, các động cơ này thể hiện độ mặn từ tính rất hạn chế (Ld ≈ Lq).Các giá trị điện cảm được đo tại các đầu nối của rôto là nhất quán bất kể vị trí của rôto.Do tỷ lệ độ mặn gần như thống nhất, các thiết kế động cơ SPM phụ thuộc đáng kể, nếu không muốn nói là hoàn toàn, vào thành phần mô-men xoắn từ tính để tạo ra mô-men xoắn.

Động cơ IPM có một nam châm vĩnh cửu được gắn vào rôto.Không giống như các đối tác SPM của chúng, vị trí của các nam châm vĩnh cửu làm cho động cơ IPM hoạt động rất tốt về mặt cơ học và phù hợp để vận hành ở tốc độ rất cao.Những động cơ này cũng được xác định bởi tỷ lệ độ mặn từ tính tương đối cao (Lq > Ld).Do tính chất mặn từ tính của chúng, động cơ IPM có khả năng tạo ra mô-men xoắn bằng cách tận dụng cả thành phần mô-men xoắn từ tính và từ trở của động cơ.

Cấu trúc động cơ PM
Cấu trúc động cơ PM có thể được chia thành hai loại: bên trong và bề mặt.Mỗi thể loại có tập hợp con của nó.Một động cơ PM bề mặt có thể có nam châm trên hoặc lắp vào bề mặt của rôto, để tăng độ chắc chắn của thiết kế.Vị trí và thiết kế động cơ nam châm vĩnh cửu bên trong có thể rất khác nhau.Nam châm của động cơ IPM có thể được lắp vào thành một khối lớn hoặc so le khi chúng đến gần lõi hơn.Một phương pháp khác là nhúng chúng vào một mẫu nan hoa.

Biến thiên điện cảm động cơ PM với tải
Chỉ có rất nhiều từ thông có thể được liên kết với một miếng sắt để tạo ra mô-men xoắn.Cuối cùng, bàn là sẽ bão hòa và không còn cho phép từ thông liên kết nữa.Kết quả là giảm độ tự cảm của đường đi bởi trường từ thông.Trong máy PM, các giá trị điện cảm trục d và trục q sẽ giảm khi dòng tải tăng.

Độ tự cảm trục d và q của động cơ SPM gần như giống hệt nhau.Vì nam châm ở bên ngoài rôto nên độ tự cảm của trục q sẽ giảm cùng tốc độ với độ tự cảm của trục d.Tuy nhiên, độ tự cảm của động cơ IPM sẽ giảm theo cách khác.Một lần nữa, độ tự cảm của trục d thấp hơn một cách tự nhiên vì nam châm nằm trong đường từ thông và không tạo ra đặc tính cảm ứng.Do đó, có ít sắt hơn để bão hòa trong trục d, dẫn đến giảm từ thông thấp hơn đáng kể so với trục q.

Làm suy yếu / tăng cường thông lượng của động cơ PM
Từ thông trong động cơ nam châm vĩnh cửu được tạo ra bởi các nam châm.Trường thông lượng đi theo một đường nhất định, có thể được tăng cường hoặc chống lại.Tăng cường hoặc tăng cường trường từ thông sẽ cho phép động cơ tạm thời tăng sản lượng mô-men xoắn.Đối lập với trường từ thông sẽ phủ nhận trường nam châm hiện có của động cơ.Trường nam châm giảm sẽ hạn chế sản xuất mô-men xoắn, nhưng giảm điện áp ngược.Điện áp back-emf giảm sẽ giải phóng điện áp để đẩy động cơ hoạt động ở tốc độ đầu ra cao hơn.Cả hai loại hoạt động đều yêu cầu dòng điện động cơ bổ sung.Hướng của dòng điện động cơ qua trục d, được cung cấp bởi bộ điều khiển động cơ, xác định hiệu ứng mong muốn.

Tự cảm biến so với hoạt động vòng kín

Những tiến bộ gần đây trong công nghệ truyền động cho phép truyền động xoay chiều tiêu chuẩn “tự phát hiện” và theo dõi vị trí nam châm của động cơ.Hệ thống vòng kín thường sử dụng kênh xung z để tối ưu hóa hiệu suất.Thông qua các thói quen nhất định, biến tần biết vị trí chính xác của nam châm động cơ bằng cách theo dõi các kênh A/B và sửa lỗi với kênh z.Biết vị trí chính xác của nam châm cho phép tạo ra mô-men xoắn tối ưu dẫn đến hiệu quả tối ưu.
