Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: ENNENG
Chứng nhận: CE
Số mô hình: PMG
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD 1000-5000/set
chi tiết đóng gói: đóng gói đi biển
Thời gian giao hàng: 15-120 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 20000 bộ/năm
tên: |
Máy phát điện đồng bộ từ vĩnh viễn hiệu quả cao thân thiện với môi trường |
Loại hiện tại: |
AC |
Dãy công suất: |
5-2000kw |
Lớp bảo vệ: |
IP54 IP55 |
Chất liệu quanh co: |
100% đồng |
Ứng dụng: |
Tua bin gió, tuabin thủy điện |
Cài đặt: |
IMB3 IMB5 IMB35 |
Điện áp: |
400V |
Tần số: |
50HZ |
tên: |
Máy phát điện đồng bộ từ vĩnh viễn hiệu quả cao thân thiện với môi trường |
Loại hiện tại: |
AC |
Dãy công suất: |
5-2000kw |
Lớp bảo vệ: |
IP54 IP55 |
Chất liệu quanh co: |
100% đồng |
Ứng dụng: |
Tua bin gió, tuabin thủy điện |
Cài đặt: |
IMB3 IMB5 IMB35 |
Điện áp: |
400V |
Tần số: |
50HZ |

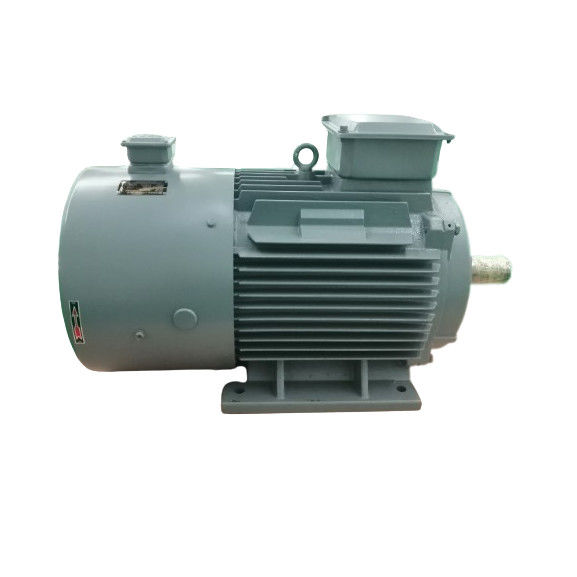

Máy phát điện đồng bộ từ vĩnh viễn hiệu quả cao thân thiện với môi trường
Sơ đồ sản phẩm
Các thông số kỹ thuật
| Không, không. | Parameter | Đơn vị | Dữ liệu |
| 1 | Lượng đầu ra định số | KW | 20 |
| 2 | Tốc độ định số | RPM | 250 |
| 3 | Điện áp đầu ra | VAC | 400 |
| 4 | Lượng điện | A | 29 |
| 5 | Tần số | Hz | 50 |
| 6 | Người Ba Lan | 24 | |
| 7 | Hiệu quả ở tốc độ định số | > 93,6% | |
| 8 | Loại cuộn | Y | |
| 9 | Khép kín | Lớp H | |
| 10 | Mô-men định số | Nm | 825 |
| 11 | Động lực khởi động | Nm | <15 |
| 12 | Nhiệt độ tăng | °C | 90 |
| 13 | Lối xích | SKF | |
| 14 | Trọng lượng | Kg | 340 |
Hình ảnh chi tiết
Máy phát điện nam châm vĩnh cửu (PMG) là một máy phát điện sử dụng nam châm vĩnh cửu để tạo ra một từ trường.Trường từ được sử dụng để tạo ra một điện áp trong một cuộn dây được kết nối với máy phát điệnĐiện áp này sau đó được sử dụng để cung cấp năng lượng cho các thiết bị điện hoặc để lưu trữ năng lượng trong pin.
Cấu trúc
Thiết kế của một PMG tương đối đơn giản. Nó bao gồm một rotor, stator và nam châm vĩnh cửu.Stator là một thành phần cố định bao quanh rotor và chứa các cuộn dâyKhi rotor quay, từ trường tạo ra bởi nam châm vĩnh viễn cắt qua các cuộn dây trong stator, gây ra điện áp.
Nguyên tắc hoạt động
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy outputNó bao gồm hai phần, stator, và rotor. stator là armature tạo ra điện và rotor là cực từ. stator bao gồm một lõi sắt armature,Vòng xoắn ba giai đoạn xả đồng đều, cơ sở máy, và nắp cuối.
Rotor thường là loại cột ẩn, bao gồm cuộn dây kích thích, lõi và trục sắt, vòng bảo vệ, vòng trung tâm, v.v.
Vòng cuộn kích thích của rotor được cung cấp với dòng điện DC để tạo ra một từ trường gần với phân bố sinus (gọi là từ trường rotor),và luồng kích thích hiệu quả của nó cắt với vòng bọc dây chuyền tĩnhKhi rotor quay, từ trường của rotor quay cùng với nó. mỗi khi một vòng quay được thực hiện, các đường lực từ cắt từng pha cuộn của stator theo trình tự,và một tiềm năng AC ba pha được dẫn trong vòng xoắn stator ba pha.
Khi máy phát điện PM chạy với tải trọng đối xứng, dòng dây chuyền ba pha tổng hợp để tạo ra một từ trường quay với tốc độ đồng bộ.Các trường stator và rotor tương tác để tạo ra mô-men phanh. Động lực cơ học từ tua-bin vượt qua mô-men phanh và hoạt động.
- Hiệu quả cao hơn - Máy phát từ vĩnh viễn có xu hướng hiệu quả hơn so với máy phát rotor lăn vì chúng không lãng phí năng lượng tăng cường điện từ trên rotor.Điều này có nghĩa là họ có thể chuyển đổi một tỷ lệ cao hơn của năng lượng cơ học thành năng lượng điện.
- Kích thước nhỏ gọn - Nam châm vĩnh viễn cho phép máy phát điện tạo ra một từ trường mạnh mà không cần các nam châm điện nặng. Điều này cho phép thiết kế nhỏ gọn hơn so với máy phát điện xoắn.
- Thiết kế đơn giản - Không có điện nam châm để cấp năng lượng, thiết kế của một máy phát từ vĩnh viễn đơn giản hơn so với một máy phát rotor.
- mật độ năng lượng cao hơn - Sân từ mạnh cho phép các máy phát từ vĩnh viễn sản xuất nhiều năng lượng hơn từ kích thước gói nhỏ hơn so với thiết kế rotor vòng.
- Bảo trì thấp hơn - Vì chúng không dựa vào vòng trượt và bàn chải để cấp năng lượng cho rotor, máy phát nam châm vĩnh viễn không có bộ chuyển mạch hoặc thiết bị chải đòi hỏi bảo trì định kỳ.
- Sản lượng mượt mà - Các kết quả từ trường nhất quán trong một mượt mà hơn, thấp hơn sóng điện sản xuất so với các thiết kế rotor vòng trường biến.
- Được sử dụng trong năng lượng tái tạo - Máy phát nam châm vĩnh viễn thường được sử dụng trong tuabin gió và nhà máy thủy điện do hiệu quả cao của chúng,Nhu cầu bảo trì thấp và phù hợp với hoạt động từ xa.
- Thiết kế mạnh mẽ - Thiếu bàn chải và bộ chuyển đổi làm cho các máy phát từ vĩnh viễn chịu được nhiều yếu tố môi trường như bụi bẩn, bụi hoặc rung động.
- Vật liệu - Nam châm đất hiếm như neodymium iron boron thường được sử dụng do tính chất từ tính rất mạnh. Samarium cobalt là một lựa chọn khác.
Không giống như các máy phát điện trường vết thương, PMG không cần nguồn điện bên ngoài để kích hoạt cuộn rotor.
- Xây dựng - Nam châm có thể được nhúng vào khe cắm bên trong rotor hoặc gắn vào bề mặt của nó.
- Phạm vi tốc độ - hiệu quả nhất ở tốc độ trung bình đến cao tùy thuộc vào số cột.
- Điều chỉnh tải - Lượng đầu ra thay đổi nhẹ theo tải do cường độ trường không đổi.
- Kích thước - Lượng đầu ra phụ thuộc vào khối lượng nam châm, kích thước lỗ không khí, đường kính rotor / stator và số cột / thiết kế hình dạng.
- Chi phí - Nam châm đất hiếm làm tăng chi phí vật liệu nhưng các gói PMG có thể rẻ hơn 30-50% so với các đơn vị rotor cuộn tương đương do sự đơn giản.
Phân loại máy phát điện nam châm vĩnh viễn:
Máy phát nam châm vĩnh viễn (PMGs) có thể được phân loại dựa trên các yếu tố khác nhau, chẳng hạn như loại nam châm, ứng dụng, số pha và mức công suất.Dưới đây là một số phân loại phổ biến của máy phát từ vĩnh viễn:
Dựa trên loại nam châm: a. Nam châm Ferrite PMG: Các máy phát điện này sử dụng nam châm ferrite, rẻ hơn và có sức mạnh từ tính thấp hơn nam châm đất hiếm. b. Nam châm đất hiếm PMG:Những máy phát điện này sử dụng nam châm neodymium hoặc samarium-cobalt, đắt hơn nhưng có sức mạnh từ tính cao hơn nam châm ferrite.
Dựa trên ứng dụng: a. PMG tuabin gió: Các máy phát điện này được thiết kế để sử dụng trong tuabin gió và thường được sử dụng trong các ứng dụng quy mô nhỏ hoặc ngoài lưới điện. b. PMG thủy điện:Các máy phát điện này được thiết kế để sử dụng trong các nhà máy thủy điện và thường được sử dụng trong các ứng dụng quy mô lớn.
Dựa trên số pha: a. PMG đơn pha: Các máy phát điện này có một pha đầu ra duy nhất và được sử dụng trong các ứng dụng năng lượng thấp. b. PMG ba pha:Những máy phát điện này có ba giai đoạn đầu ra và được sử dụng trong các ứng dụng công suất cao.
Dựa trên công suất: a. PMG công suất thấp: Các máy phát điện này có công suất lên đến một vài kilowatt và được sử dụng trong các ứng dụng quy mô nhỏ. b. PMG công suất cao:Các máy phát điện này có công suất định danh vài megawatts và được sử dụng trong các ứng dụng quy mô lớn, như tuabin gió và nhà máy thủy điện.
Đây là một số phân loại phổ biến của máy phát từ vĩnh viễn, nhưng có thể có những cách khác để phân loại chúng dựa trên các thông số cụ thể.
