Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: ENNENG
Chứng nhận: CE
Số mô hình: PMG
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD 1000-5000/set
chi tiết đóng gói: đóng gói đi biển
Thời gian giao hàng: 15-120 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 20000 bộ/năm
Tên: |
Nhà máy sản xuất nam châm vĩnh cửu |
Loại hiện tại: |
AC |
Dãy công suất: |
5-2000kw |
lớp bảo vệ: |
IP54 IP55 |
Chất liệu quanh co: |
100% đồng |
Ứng dụng: |
Tua bin gió, tuabin thủy điện |
Cài đặt: |
IMB3 IMB5 IMB35 |
Vôn: |
400V |
Tính thường xuyên: |
50Hz |
Tên: |
Nhà máy sản xuất nam châm vĩnh cửu |
Loại hiện tại: |
AC |
Dãy công suất: |
5-2000kw |
lớp bảo vệ: |
IP54 IP55 |
Chất liệu quanh co: |
100% đồng |
Ứng dụng: |
Tua bin gió, tuabin thủy điện |
Cài đặt: |
IMB3 IMB5 IMB35 |
Vôn: |
400V |
Tính thường xuyên: |
50Hz |

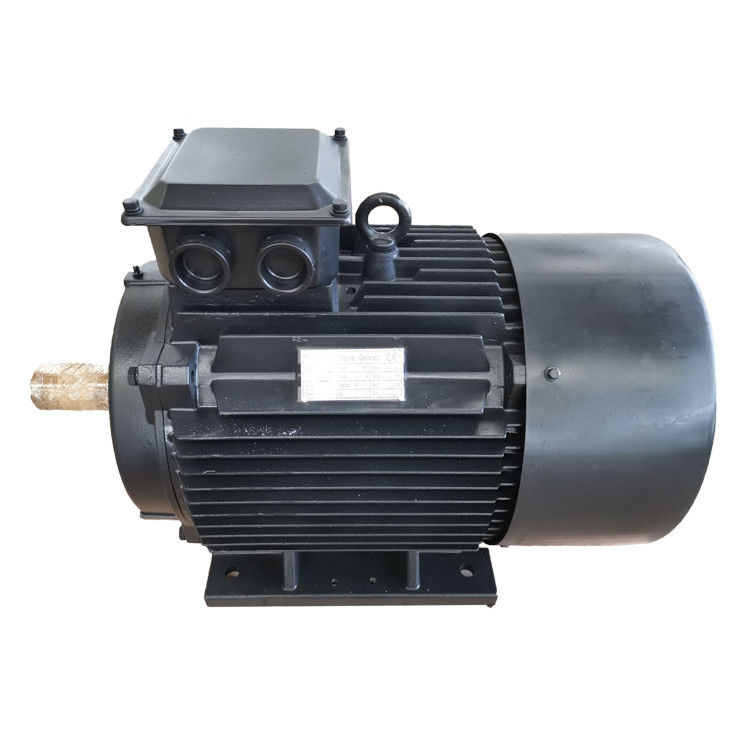

Nhà máy sản xuất máy phát điện nam châm vĩnh cửu năng lượng tái tạo có tuổi thọ cao
Vẽ sản phẩm
Thông số kỹ thuật
| KHÔNG. | Tham số | Các đơn vị | Dữ liệu |
| 1 | Định mức đầu ra năng lượng | KW | 20 |
| 2 | tốc độ định mức | RPM | 250 |
| 3 | Điện áp đầu ra định mức | VAC | 400 |
| 4 | Đánh giá hiện tại | MỘT | 29 |
| 5 | Tính thường xuyên | Hz | 50 |
| 6 | người Ba Lan | 24 | |
| 7 | Hiệu quả ở tốc độ định mức | ＞93,6% | |
| số 8 | loại quanh co | Y | |
| 9 | Vật liệu cách nhiệt | lớp H | |
| 10 | định mức mô-men xoắn | Nm | 825 |
| 11 | bắt đầu mô-men xoắn | Nm | ＜15 |
| 12 | nhiệt độ tăng | °C | 90 |
| 13 | Ổ đỡ trục | SKF | |
| 14 | Cân nặng | Kilôgam | 340 |
Hình ảnh chi tiết
Máy phát nam châm vĩnh cửu (PMG) là máy phát điện sử dụng nam châm vĩnh cửu để tạo ra từ trường.Từ trường được sử dụng để tạo ra điện áp trong cuộn dây được nối với máy phát điện.Điện áp này sau đó được sử dụng để cấp nguồn cho các thiết bị điện hoặc để lưu trữ năng lượng trong pin.
Cấu trúc
Thiết kế của PMG tương đối đơn giản.Nó bao gồm một rôto, stato và nam châm vĩnh cửu.Rôto là một trục quay có chứa nam châm vĩnh cửu.Stato là một thành phần cố định bao quanh rôto và chứa các cuộn dây.Khi rôto quay, từ trường do nam châm vĩnh cửu tạo ra sẽ cắt ngang các cuộn dây trong stato, tạo ra điện áp.
nguyên tắc làm việc
Máy phát nam châm vĩnh cửu sử dụng nguyên lý cảm ứng điện từ trong đó dây cắt đường sức từ để tạo ra điện thế và chuyển đổi năng lượng cơ học của động cơ chính thành năng lượng điện.Nó bao gồm hai phần, stato và rôto.Stato là phần ứng tạo ra dòng điện và rôto là cực từ.Stato bao gồm lõi sắt phần ứng, cuộn dây ba pha phóng điện đều, đế máy và nắp cuối.
Rôto thường là loại cực ẩn, bao gồm cuộn dây kích thích, lõi sắt và trục, vòng bảo vệ, vòng trung tâm, v.v.
Cuộn dây kích thích của rôto được cung cấp dòng điện một chiều để tạo ra từ trường gần với phân bố hình sin (gọi là từ trường rôto) và từ thông kích thích hiệu dụng của nó giao nhau với cuộn dây phần ứng đứng yên.Khi rôto quay, từ trường của rôto cũng quay cùng với nó.Mỗi khi thực hiện một vòng quay, các đường sức từ cắt từng cuộn dây pha của stato theo trình tự và điện thế xoay chiều ba pha được tạo ra trong cuộn dây ba pha stato.
Khi máy phát chiều đang chạy với tải đối xứng, dòng điện phần ứng ba pha sẽ tổng hợp để tạo ra từ trường quay với tốc độ đồng bộ.Các trường stato và rôto tương tác để tạo ra mômen hãm.Đầu vào mô-men xoắn cơ học từ tua-bin vượt qua mô-men xoắn phanh và hoạt động.
Đặc trưng
① Máy phát điện có nhiều cực, giúp cải thiện tần số và hiệu quả, tiết kiệm chi phí chỉnh lưu và biến tần.
② Phân tích phần tử hữu hạn được sử dụng khi thiết kế máy phát điện, cấu trúc nhỏ gọn.Mô-men xoắn khởi động thấp, giải quyết vấn đề khởi động gió nhỏ, cải thiện việc sử dụng năng lượng gió.
③ Loại bỏ bộ tăng tốc, cải thiện độ tin cậy và hiệu quả của máy phát điện, đồng thời giảm số lượng bảo trì.
④ Lớp cách nhiệt H, ngâm tẩm áp suất chân không.
⑤ Có nhiều cấu trúc như trục dọc, trục ngang, rôto trong, rôto ngoài và loại tấm.
⑥ Cánh quạt mạnh, máy phát điện có thể đạt được tốc độ cao.
⑦ Kích thước nhỏ, nhẹ, mật độ năng lượng cao, phù hợp với các tình huống đặc biệt.
⑧ Chạy hiệu quả trong toàn bộ phạm vi tốc độ, hiệu quả cao.
⑨ Sử dụng vòng bi chứa dầu tốc độ cao nhập khẩu, không cần bảo trì và độ tin cậy cao.
Một trong những ưu điểm của PMG là chúng không yêu cầu nguồn năng lượng bên ngoài để tạo ra điện.Điều này làm cho chúng trở nên lý tưởng cho các ứng dụng không nối lưới, nơi cần có nguồn điện đáng tin cậy.Ngoài ra, PMG ít phải bảo trì so với các loại máy phát điện khác, vì chúng không yêu cầu chổi than hoặc các bộ phận khác bị hao mòn theo thời gian.
Một điều tuyệt vời nữa về máy phát điện nam châm vĩnh cửu là bạn không cần tốn nhiều thời gian và tiền bạc cho công việc bảo trì.Chỉ cần cài đặt nó và đợi ở đó mong nó kiếm tiền cho bạn!
Phân loại máy phát nam châm vĩnh cửu:
Máy phát nam châm vĩnh cửu (PMG) có thể được phân loại dựa trên nhiều yếu tố khác nhau, chẳng hạn như loại nam châm, ứng dụng, số pha và định mức công suất.Dưới đây là một số phân loại phổ biến của máy phát nam châm vĩnh cửu:
Dựa vào loại nam châm: a.Nam châm Ferrite PMG: Những máy phát điện này sử dụng nam châm ferrite, loại nam châm này rẻ hơn và có cường độ từ tính thấp hơn so với nam châm đất hiếm.b.Nam châm đất hiếm PMG: Những máy phát điện này sử dụng nam châm neodymium hoặc samarium-coban, đắt hơn nhưng có cường độ từ trường cao hơn nam châm ferrite.
Dựa vào ứng dụng: a.PMG tuabin gió: Những máy phát điện này được thiết kế để sử dụng trong tuabin gió và thường được sử dụng trong các ứng dụng quy mô nhỏ hoặc ngoài lưới điện.b.PMG thủy điện: Những máy phát điện này được thiết kế để sử dụng trong các nhà máy thủy điện và thường được sử dụng trong các ứng dụng quy mô lớn.
Dựa vào số pha: a.PMG một pha: Những máy phát điện này có một pha đầu ra duy nhất và được sử dụng trong các ứng dụng tiêu thụ điện năng thấp.b.PMG ba pha: Những máy phát điện này có ba pha đầu ra và được sử dụng trong các ứng dụng năng lượng cao.
Dựa vào đánh giá công suất: a.PMG công suất thấp: Những máy phát điện này có định mức công suất lên tới vài kilowatt và được sử dụng trong các ứng dụng quy mô nhỏ.b.PMG công suất cao: Những máy phát điện này có định mức công suất vài megawatt và được sử dụng trong các ứng dụng quy mô lớn, chẳng hạn như tua-bin gió và nhà máy thủy điện.
Đây là một số cách phân loại phổ biến của máy phát nam châm vĩnh cửu, nhưng có thể có những cách khác để phân loại chúng dựa trên các thông số cụ thể.
Tương lai của Máy phát nam châm vĩnh cửu:
Dựa trên các xu hướng và tiến bộ hiện tại trong công nghệ, tương lai của máy phát nam châm vĩnh cửu có vẻ đầy hứa hẹn.Những máy phát điện này đang ngày càng trở nên phổ biến trong các ngành công nghiệp khác nhau, bao gồm cả sản xuất điện gió và thủy điện, do hiệu quả cao, chi phí bảo trì thấp và độ tin cậy của chúng.
Một trong những lợi thế đáng kể của máy phát điện nam châm vĩnh cửu là khả năng tạo ra năng lượng ở tốc độ thấp, khiến chúng trở nên lý tưởng để sử dụng ở những khu vực ít gió và các ứng dụng quy mô nhỏ.Chúng cũng có thiết kế nhỏ gọn hơn, giúp giảm trọng lượng và kích thước tổng thể của máy phát điện, giúp việc lắp đặt và vận chuyển dễ dàng hơn.
Với nhu cầu ngày càng tăng đối với các nguồn năng lượng tái tạo, máy phát nam châm vĩnh cửu có thể sẽ đóng một vai trò quan trọng trong tương lai của ngành sản xuất năng lượng.Khi công nghệ tiến bộ, những máy phát điện này dự kiến sẽ trở nên hiệu quả hơn, tiết kiệm chi phí và linh hoạt hơn, khiến chúng phù hợp với nhiều ứng dụng hơn.
Nhìn chung, tương lai của máy phát nam châm vĩnh cửu có vẻ tươi sáng và chúng có khả năng tiếp tục là lựa chọn phổ biến để sản xuất năng lượng tái tạo.
