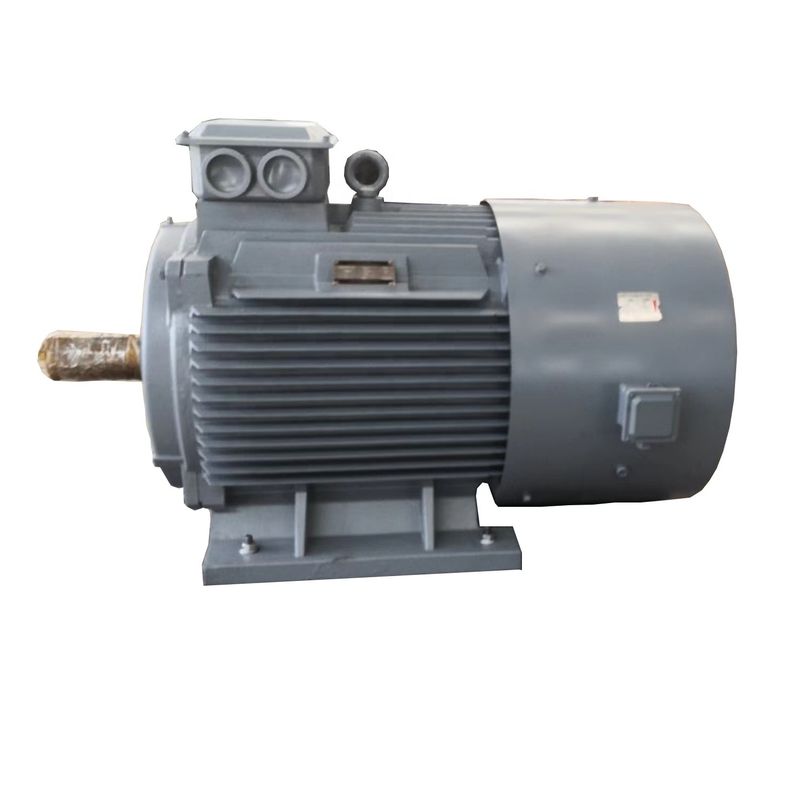

Máy phát điện tuabin gió dọc / ngang 200kw Hiệu suất cao PMG

Máy phát điện xoay chiều nam châm vĩnh cửu dọc và ngang

Vẽ sản phẩm

Thông số kỹ thuật

Hình ảnh chi tiết

Máy phát nam châm vĩnh cửu là gì?

Máy phát điện đồng bộ nam châm vĩnh cửu là máy phát điện trong đó trường kích thích được cung cấp bởi nam châm vĩnh cửu thay vì cuộn dây.Thuật ngữ đồng bộ ở đây đề cập đến thực tế là rôto và từ trường quay với cùng tốc độ vì từ trường được tạo ra thông qua cơ chế nam châm vĩnh cửu gắn trên trục và dòng điện được tạo ra trong phần ứng tĩnh.

Cấu trúc

Máy phát nam châm vĩnh cửu chủ yếu bao gồm rôto, nắp cuối và stato.Cấu trúc của stato rất giống với cấu trúc của máy phát điện xoay chiều thông thường.Sự khác biệt lớn nhất giữa cấu trúc của rôto và máy phát điện xoay chiều là có chất lượng cao. Theo vị trí của nam châm vĩnh cửu trên rôto, máy phát nam châm vĩnh cửu thường được chia thành cấu trúc rôto bề mặt và cấu trúc rôto tích hợp .

nguyên tắc làm việc

Máy phát nam châm vĩnh cửu sử dụng nguyên lý cảm ứng điện từ trong đó dây cắt đường sức từ để tạo ra điện thế và chuyển đổi năng lượng cơ học của động cơ chính thành năng lượng điện.Nó bao gồm hai phần, stato và rôto.Stato là phần ứng tạo ra dòng điện và rôto là cực từ.Stato bao gồm lõi sắt phần ứng, cuộn dây ba pha phóng điện đều, đế máy và nắp cuối.

Rôto thường là loại cực ẩn, bao gồm cuộn dây kích thích, lõi sắt và trục, vòng bảo vệ, vòng trung tâm, v.v.

Cuộn dây kích thích của rôto được cung cấp dòng điện một chiều để tạo ra từ trường gần với phân bố hình sin (gọi là từ trường rôto) và từ thông kích thích hiệu dụng của nó giao nhau với cuộn dây phần ứng đứng yên.Khi rôto quay, từ trường của rôto cũng quay cùng với nó.Mỗi khi thực hiện một vòng quay, các đường sức từ cắt từng cuộn dây pha của stato theo trình tự và điện thế xoay chiều ba pha được tạo ra trong cuộn dây ba pha stato.

Khi máy phát chiều đang chạy với tải đối xứng, dòng điện phần ứng ba pha sẽ tổng hợp để tạo ra từ trường quay với tốc độ đồng bộ.Các trường stato và rôto tương tác để tạo ra mômen hãm.Đầu vào mô-men xoắn cơ học từ tua-bin vượt qua mô-men xoắn phanh và hoạt động.

Phân loại máy phát nam châm vĩnh cửu:

Máy phát nam châm vĩnh cửu (PMG) có thể được phân loại dựa trên nhiều yếu tố khác nhau, chẳng hạn như loại nam châm, ứng dụng, số pha và định mức công suất.Dưới đây là một số phân loại phổ biến của máy phát nam châm vĩnh cửu:

Dựa vào loại nam châm: a.Nam châm Ferrite PMG: Những máy phát điện này sử dụng nam châm ferrite, loại nam châm này rẻ hơn và có cường độ từ tính thấp hơn so với nam châm đất hiếm.b.Nam châm đất hiếm PMG: Những máy phát điện này sử dụng nam châm neodymium hoặc samarium-coban, đắt hơn nhưng có cường độ từ trường cao hơn nam châm ferrite.

Dựa vào ứng dụng: a.PMG tuabin gió: Những máy phát điện này được thiết kế để sử dụng trong tuabin gió và thường được sử dụng trong các ứng dụng quy mô nhỏ hoặc ngoài lưới điện.b.PMG thủy điện: Những máy phát điện này được thiết kế để sử dụng trong các nhà máy thủy điện và thường được sử dụng trong các ứng dụng quy mô lớn.

Dựa vào số pha: a.PMG một pha: Những máy phát điện này có một pha đầu ra duy nhất và được sử dụng trong các ứng dụng tiêu thụ điện năng thấp.b.PMG ba pha: Những máy phát điện này có ba pha đầu ra và được sử dụng trong các ứng dụng năng lượng cao.

Dựa vào đánh giá công suất: a.PMG công suất thấp: Những máy phát điện này có định mức công suất lên tới vài kilowatt và được sử dụng trong các ứng dụng quy mô nhỏ.b.PMG công suất cao: Những máy phát điện này có định mức công suất vài megawatt và được sử dụng trong các ứng dụng quy mô lớn, chẳng hạn như tua-bin gió và nhà máy thủy điện.

Đây là một số cách phân loại phổ biến của máy phát nam châm vĩnh cửu, nhưng có thể có những cách khác để phân loại chúng dựa trên các thông số cụ thể.

Những lợi ích:

1. Hiệu suất cao: PMG có hiệu quả cao và có thể chuyển đổi tới 90% năng lượng cơ học thành năng lượng điện.Điều này có nghĩa là chúng cần ít nhiên liệu hoặc năng lượng đầu vào hơn để tạo ra cùng một lượng điện năng như các loại máy phát điện khác.

2. Bảo trì thấp: PMG có ít bộ phận chuyển động hơn so với máy phát điện truyền thống, điều đó có nghĩa là chúng cần ít bảo trì hơn và ít có khả năng hỏng hóc hơn.Điều này làm cho chúng trở thành một lựa chọn đáng tin cậy và tiết kiệm chi phí hơn trong thời gian dài.

3. Thân thiện với môi trường: PMG là nguồn năng lượng sạch và có thể tái tạo, không tạo ra khí thải hoặc chất gây ô nhiễm.Chúng là một lựa chọn tuyệt vời cho các ứng dụng không nối lưới hoặc để cấp nguồn cho các địa điểm ở xa nơi không có nguồn điện truyền thống.

4. Tính linh hoạt: PMG có thể được sử dụng cho nhiều ứng dụng, từ sử dụng dân dụng quy mô nhỏ đến các ứng dụng công nghiệp và thương mại quy mô lớn.Chúng có thể được sử dụng để cung cấp năng lượng cho các hộ gia đình, doanh nghiệp, trang trại và thậm chí toàn bộ cộng đồng.

5. Hiệu quả về chi phí: PMG thường tiết kiệm chi phí hơn so với máy phát điện truyền thống, đặc biệt là về lâu dài.Mặc dù chúng có thể có chi phí ban đầu cao hơn, nhưng chi phí bảo trì và nhiên liệu thấp hơn khiến chúng trở thành một lựa chọn hợp lý hơn về lâu dài.

Nhìn chung, PMG là một công nghệ quan trọng cho tương lai của năng lượng tái tạo.Khi thế giới tiếp tục hướng tới các nguồn năng lượng sạch hơn, bền vững hơn, PMG sẽ đóng vai trò ngày càng quan trọng trong việc đáp ứng nhu cầu năng lượng của chúng ta.

2. Máy phát tốc độ thay đổi cung cấp một giải pháp cho ngành công nghiệp thủy điện.

Hiệu quả tăng lên từ công nghệ tốc độ thay đổi có thể làm cho nhiều địa điểm thủy điện nhỏ khả thi hơn về mặt kinh tế để phát triển.

Máy phát nam châm vĩnh cửu (PMG) hoặc máy phát điện xoay chiều (PMAs) không yêu cầu nguồn điện một chiều cho mạch kích thích, chúng cũng không có vòng trượt và chổi tiếp xúc.Một nhược điểm chính trong PMA hoặc PMG là không thể kiểm soát được thông lượng khe hở không khí, do đó không thể điều chỉnh điện áp của máy một cách dễ dàng.Từ trường dai dẳng gây ra các vấn đề về an toàn trong quá trình lắp ráp, bảo dưỡng tại hiện trường hoặc sửa chữa.Bản thân các nam châm vĩnh cửu hiệu suất cao cũng có các vấn đề về cấu trúc và nhiệt.MMF dòng điện mô-men xoắn kết hợp theo vectơ với từ thông liên tục của nam châm vĩnh cửu, dẫn đến mật độ từ thông khe hở không khí cao hơn và cuối cùng là bão hòa lõi.Trong máy phát điện xoay chiều nam châm vĩnh cửu, điện áp đầu ra tỷ lệ thuận với tốc độ.



Bảo dưỡng máy phát điện tuabin gió:

Tua-bin gió phải được đặt ngoài đồng ruộng và điều kiện hoạt động rất khắc nghiệt.Để nâng cao độ tin cậy của tua-bin gió và kéo dài tuổi thọ của tua-bin gió, việc bảo dưỡng định kỳ là rất quan trọng.Khi trao đổi kinh nghiệm phát điện gió, các chuyên gia giàu kinh nghiệm nước ngoài từng cho biết, trọng tâm của tua-bin gió là bảo trì chứ không phải sửa chữa.Tuổi thọ của tua-bin gió phụ thuộc vào chất lượng bảo trì.Việc bảo trì tuabin gió không phức tạp.



Nhân viên vận hành và bảo trì phải có kiến ​​thức cơ bản về công nghệ điện gió và có thể làm việc ở độ cao trong điều kiện thời tiết nóng và lạnh.Đồng thời, nhân viên bảo trì thiết bị phải có khả năng trực tiếp phân tích, phán đoán những hư hỏng nặng, khả năng xử lý tại chỗ, có thể nhanh chóng tiến hành sửa chữa nhỏ tại chỗ.Do đó, nhân viên bảo trì thiết bị nên làm quen với cấu trúc của tua-bin gió và tham gia các khóa đào tạo vận hành và bảo trì trong quá trình lắp đặt.Các biện pháp bảo trì sau đây có sẵn để tham khảo:



(1) Theo bản vẽ, tài liệu và hướng dẫn do nhà sản xuất cung cấp, chuẩn bị "Quy định vận hành và bảo trì điện gió" chi tiết để các nhân viên liên quan tìm hiểu và thực hiện cẩn thận.



(2) Nghiên cứu nghiêm túc các nguyên tắc cơ bản của việc tạo ra năng lượng gió, hiểu rõ hiệu suất của tua-bin gió và thành thạo các phương pháp khởi động và dừng.



(3) Thường xuyên thực hiện công tác giáo dục tư tưởng để nâng cao tinh thần trách nhiệm và tính chuyên nghiệp của đội ngũ cán bộ.



(4) Các sự cố của tổ máy phát điện cần được ghi chép cẩn thận, phân tích nguyên nhân và không ngừng tích lũy kinh nghiệm.



Các điểm trên cần sự chú ý cẩn thận của bạn.Nếu bạn còn biết thêm thông tin gì về tuabin gió, hãy quan tâm đến website công ty, chúng tôi sẽ cập nhật thường xuyên!
