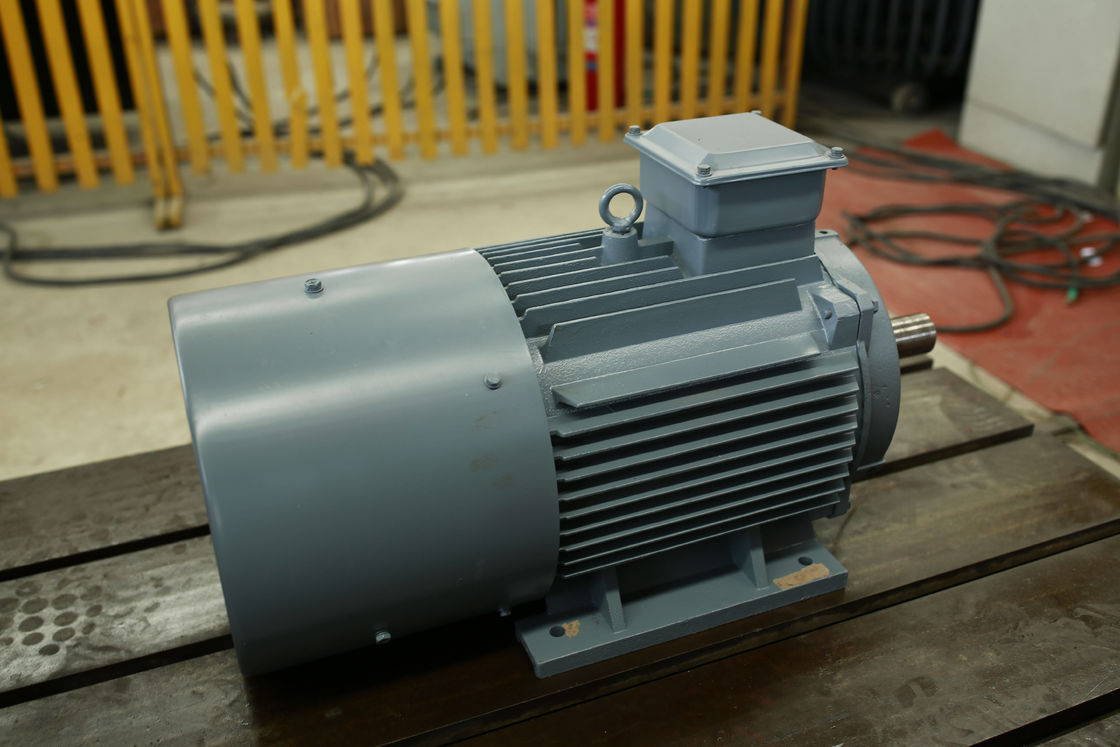

Năng lượng thay thế Máy phát nam châm vĩnh cửu 10Kw Tuổi thọ cao

Tuổi thọ dài Năng lượng thay thế Năng lượng gió Máy phát điện nam châm vĩnh cửu

Vẽ sản phẩm

Thông số kỹ thuật

Hình ảnh chi tiết

Máy phát nam châm vĩnh cửu là gì?

Máy phát nam châm vĩnh cửu (PMG) là máy phát điện sử dụng nam châm vĩnh cửu để tạo ra từ trường.Từ trường được sử dụng để tạo ra điện áp trong cuộn dây được nối với máy phát điện.Điện áp này sau đó được sử dụng để cấp nguồn cho các thiết bị điện hoặc để lưu trữ năng lượng trong pin.

Cấu trúc

Thiết kế của PMG tương đối đơn giản.Nó bao gồm một rôto, stato và nam châm vĩnh cửu.Rôto là một trục quay có chứa nam châm vĩnh cửu.Stato là một thành phần cố định bao quanh rôto và chứa các cuộn dây.Khi rôto quay, từ trường do nam châm vĩnh cửu tạo ra sẽ cắt ngang các cuộn dây trong stato, tạo ra điện áp.

nguyên tắc làm việc

Máy phát nam châm vĩnh cửu sử dụng nguyên lý cảm ứng điện từ trong đó dây cắt đường sức từ để tạo ra điện thế và chuyển đổi năng lượng cơ học của động cơ chính thành năng lượng điện.Nó bao gồm hai phần, stato và rôto.Stato là phần ứng tạo ra dòng điện và rôto là cực từ.Stato bao gồm lõi sắt phần ứng, cuộn dây ba pha phóng điện đều, đế máy và nắp cuối.

Rôto thường là loại cực ẩn, bao gồm cuộn dây kích thích, lõi sắt và trục, vòng bảo vệ, vòng trung tâm, v.v.

Cuộn dây kích thích của rôto được cung cấp dòng điện một chiều để tạo ra từ trường gần với phân bố hình sin (gọi là từ trường rôto) và từ thông kích thích hiệu dụng của nó giao nhau với cuộn dây phần ứng đứng yên.Khi rôto quay, từ trường của rôto cũng quay cùng với nó.Mỗi khi thực hiện một vòng quay, các đường sức từ cắt từng cuộn dây pha của stato theo trình tự và điện thế xoay chiều ba pha được tạo ra trong cuộn dây ba pha stato.

Khi máy phát chiều đang chạy với tải đối xứng, dòng điện phần ứng ba pha sẽ tổng hợp để tạo ra từ trường quay với tốc độ đồng bộ.Các trường stato và rôto tương tác để tạo ra mômen hãm.Đầu vào mô-men xoắn cơ học từ tua-bin vượt qua mô-men xoắn phanh và hoạt động.

Đặc trưng

① Máy phát điện có nhiều cực, giúp cải thiện tần số và hiệu quả, tiết kiệm chi phí chỉnh lưu và biến tần.

② Phân tích phần tử hữu hạn được sử dụng khi thiết kế máy phát điện, cấu trúc nhỏ gọn.Mô-men xoắn khởi động thấp, giải quyết vấn đề khởi động gió nhỏ, cải thiện việc sử dụng năng lượng gió.

③ Loại bỏ bộ tăng tốc, cải thiện độ tin cậy và hiệu quả của máy phát điện, đồng thời giảm số lượng bảo trì.

④ Lớp cách nhiệt H, ngâm tẩm áp suất chân không.

⑤ Có nhiều cấu trúc như trục dọc, trục ngang, rôto trong, rôto ngoài và loại tấm.

⑥ Cánh quạt mạnh, máy phát điện có thể đạt được tốc độ cao.

⑦ Kích thước nhỏ, nhẹ, mật độ năng lượng cao, phù hợp với các tình huống đặc biệt.

⑧ Chạy hiệu quả trong toàn bộ phạm vi tốc độ, hiệu quả cao.

⑨ Sử dụng vòng bi chứa dầu tốc độ cao nhập khẩu, không cần bảo trì và độ tin cậy cao.
