Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: ENNENG
Chứng nhận: CE,UL
Số mô hình: PMM
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 500-5000/set
chi tiết đóng gói: đóng gói đi biển
Thời gian giao hàng: 15-120 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 20000 bộ/năm
Tên: |
Động cơ nam châm vĩnh cửu tốc độ thay đổi |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Dãy công suất: |
5,5-3000kw |
Cài đặt: |
IMB3 IMB5 IMB35 |
Giai đoạn: |
3 pha |
người Ba Lan: |
2,4,6,8,10 |
Vôn: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Tên: |
Động cơ nam châm vĩnh cửu tốc độ thay đổi |
Hiện hành: |
AC |
Vật liệu: |
đất hiếm NdFeB |
Dãy công suất: |
5,5-3000kw |
Cài đặt: |
IMB3 IMB5 IMB35 |
Giai đoạn: |
3 pha |
người Ba Lan: |
2,4,6,8,10 |
Vôn: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |

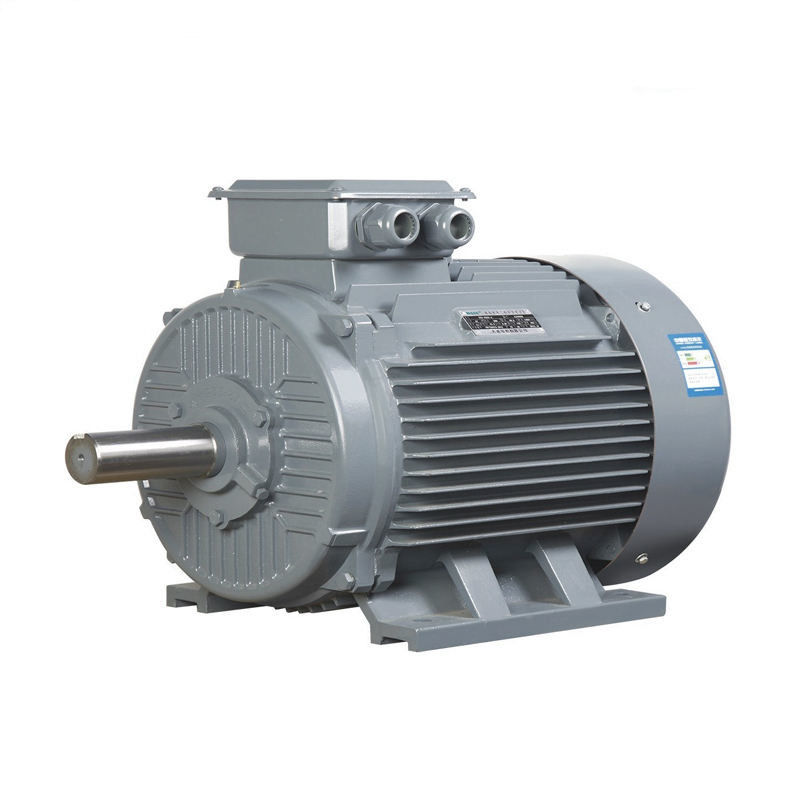

Động cơ Ac nam châm vĩnh cửu tốc độ thay đổi 3 pha được sử dụng rộng rãi
Động cơ đồng bộ nam châm vĩnh cửu là gì?
Động cơ đồng bộ nam châm vĩnh cửu chủ yếu bao gồm stato, rôto, khung gầm, vỏ trước-sau, vòng bi, v.v. Cấu trúc của stato về cơ bản giống như cấu trúc của động cơ không đồng bộ thông thường và sự khác biệt chính giữa động cơ đồng bộ nam châm vĩnh cửu động cơ và các loại động cơ khác là cánh quạt của nó.
Vật liệu nam châm vĩnh cửu với từ tính được tiền từ hóa (tích điện từ) trên bề mặt hoặc bên trong nam châm vĩnh cửu của động cơ, cung cấp từ trường khe hở không khí cần thiết cho động cơ.Cấu trúc cánh quạt này có thể giảm khối lượng động cơ một cách hiệu quả, giảm tổn thất và nâng cao hiệu quả.
Phân tích nguyên lý ưu điểm kỹ thuật của động cơ nam châm vĩnh cửu
Nguyên lý hoạt động của động cơ đồng bộ nam châm vĩnh cửu như sau: Trong cuộn dây stato của động cơ cho dòng điện ba pha vào, sau khi dòng điện đi vào sẽ tạo thành từ trường quay cho cuộn dây stato của động cơ.Do rôto được lắp nam châm vĩnh cửu nên cực từ của nam châm vĩnh cửu được cố định, theo nguyên tắc các cực từ cùng pha hút lực đẩy khác nhau, từ trường quay sinh ra trong stato sẽ làm rôto quay, chuyển động quay tốc độ của rôto bằng tốc độ của cực quay được tạo ra trong stato.
Do sử dụng nam châm vĩnh cửu để cung cấp từ trường, quy trình rôto trưởng thành, đáng tin cậy và linh hoạt về kích thước, và công suất thiết kế có thể nhỏ tới hàng chục watt, tối đa megawatt.Đồng thời, bằng cách tăng hoặc giảm số cặp nam châm vĩnh cửu rôto, việc thay đổi số cực của động cơ sẽ dễ dàng hơn, giúp dải tốc độ của động cơ đồng bộ nam châm vĩnh cửu rộng hơn.Với rôto nam châm vĩnh cửu đa cực, tốc độ định mức có thể thấp tới một chữ số, điều mà động cơ không đồng bộ thông thường khó đạt được.
Đặc biệt trong môi trường ứng dụng công suất cao tốc độ thấp, động cơ đồng bộ nam châm vĩnh cửu có thể được điều khiển trực tiếp bởi thiết kế đa cực ở tốc độ thấp, so với động cơ thông thường cộng với bộ giảm tốc, có thể nêu bật những ưu điểm của động cơ đồng bộ nam châm vĩnh cửu .
Lợi ích của động cơ PMSM:
Hiệu quả cao
Điều này đặc biệt đúng ở tốc độ thấp hơn.Động cơ nam châm vĩnh cửu không yêu cầu dòng điện được cung cấp cho rôto của nó để tạo ra từ trường rôto, do đó loại bỏ gần như hoàn toàn tổn thất rôto.Khi so sánh với động cơ cảm ứng hoặc động cơ từ trở, nó cũng yêu cầu dòng điện trên stato thấp hơn và có hệ số công suất lớn hơn, dẫn đến định mức dòng điện nhỏ hơn trên bộ điều khiển và tăng hiệu suất tổng thể của hệ thống truyền động.
Lái xe ở tốc độ thấp hơn với hiệu suất cao hơn so với động cơ cảm ứng có thể loại bỏ yêu cầu về hộp số giảm tốc độ, loại bỏ sự phức tạp ra khỏi sự sắp xếp cơ học.
mô-men xoắn không đổi
Loại động cơ này có thể tạo ra mô-men xoắn không đổi và duy trì toàn bộ mô-men xoắn ở tốc độ thấp.
Kích cỡ
Kích thước nhỏ hơn, trọng lượng nhẹ hơn và ít cuộn dây hơn mang lại mật độ năng lượng cao hơn.
hiệu quả về chi phí
Với việc không có chổi than, chi phí bảo trì sẽ giảm.
nhiệt tối thiểu
Trong PMSM, nhiệt được tạo ra trên cuộn dây stato và không có chổi than và chỉ có nhiệt tối thiểu được tạo ra trên rôto, tạo điều kiện làm mát động cơ.Khi chúng chạy mát hơn động cơ cảm ứng, độ tin cậy và tuổi thọ của động cơ được tăng lên.
Phạm vi tốc độ
Loại động cơ này có thể có dải tốc độ rộng với việc sử dụng Field Weakening và có thể áp dụng chiến lược điều khiển mô-men xoắn/dòng điện cực đại (MTPA) trong quá trình vận hành mô-men xoắn không đổi.
Động cơ AC nam châm vĩnh cửu (PMAC) có nhiều ứng dụng bao gồm:
Máy móc công nghiệp: Động cơ PMAC được sử dụng trong nhiều ứng dụng máy móc công nghiệp, chẳng hạn như máy bơm, máy nén, quạt và máy công cụ.Chúng mang lại hiệu quả cao, mật độ năng lượng cao và điều khiển chính xác, khiến chúng trở nên lý tưởng cho các ứng dụng này.
Người máy: Động cơ PMAC được sử dụng trong các ứng dụng người máy và tự động hóa, nơi chúng cung cấp mật độ mô-men xoắn cao, điều khiển chính xác và hiệu quả cao.Chúng thường được sử dụng trong cánh tay rô-bốt, dụng cụ gắp và các hệ thống điều khiển chuyển động khác.
Hệ thống HVAC: Động cơ PMAC được sử dụng trong các hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC), nơi chúng mang lại hiệu quả cao, điều khiển chính xác và độ ồn thấp.Chúng thường được sử dụng trong quạt và máy bơm trong các hệ thống này.
Động cơ đồng bộ nam châm vĩnh cửu có nam châm bên trong: Hiệu suất năng lượng tối đa
Động cơ đồng bộ nam châm vĩnh cửu có nam châm bên trong (IPMSM) là động cơ lý tưởng cho các ứng dụng lực kéo mà mô-men xoắn cực đại không xảy ra ở tốc độ tối đa.Loại động cơ này được sử dụng trong các ứng dụng yêu cầu tính năng động cao và khả năng chịu quá tải.Và nó cũng là sự lựa chọn hoàn hảo nếu bạn muốn vận hành quạt hoặc máy bơm trong phạm vi IE4 và IE5.Chi phí mua cao thường được bù đắp nhờ tiết kiệm năng lượng trong thời gian chạy, với điều kiện là bạn vận hành nó với biến tần phù hợp.
Biến tần gắn động cơ của chúng tôi sử dụng chiến lược điều khiển tích hợp dựa trên MTPA (Mô-men xoắn cực đại trên mỗi Ampe).Điều này cho phép bạn vận hành động cơ đồng bộ nam châm vĩnh cửu với hiệu suất năng lượng tối đa.Khả năng quá tải 200 %, mô-men xoắn khởi động tuyệt vời và phạm vi điều khiển tốc độ mở rộng cũng cho phép bạn khai thác tối đa định mức động cơ.Để thu hồi chi phí nhanh chóng và quy trình kiểm soát hiệu quả nhất.
Động cơ đồng bộ nam châm vĩnh cửu có nam châm ngoài cho các ứng dụng servo cổ điển
Động cơ đồng bộ nam châm vĩnh cửu có nam châm ngoài (SPMSM) là động cơ lý tưởng khi bạn cần quá tải cao và tăng tốc nhanh, ví dụ như trong các ứng dụng servo cổ điển.Thiết kế kéo dài cũng dẫn đến quán tính khối lượng thấp và có thể được cài đặt tối ưu.Tuy nhiên, một nhược điểm của hệ thống bao gồm SPMSM và biến tần là chi phí liên quan đến nó, vì công nghệ phích cắm đắt tiền và bộ mã hóa chất lượng cao thường được sử dụng.
Hệ thống năng lượng tái tạo: Động cơ PMAC được sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như tua-bin gió và thiết bị theo dõi năng lượng mặt trời, nơi chúng mang lại hiệu quả cao, mật độ năng lượng cao và điều khiển chính xác.Chúng thường được sử dụng trong các máy phát điện và hệ thống theo dõi trong các hệ thống này.
Thiết bị y tế: Động cơ PMAC được sử dụng trong thiết bị y tế, chẳng hạn như máy MRI, nơi chúng cung cấp mật độ mô-men xoắn cao, điều khiển chính xác và độ ồn thấp.Chúng thường được sử dụng trong các động cơ dẫn động các bộ phận chuyển động trong các máy này.
