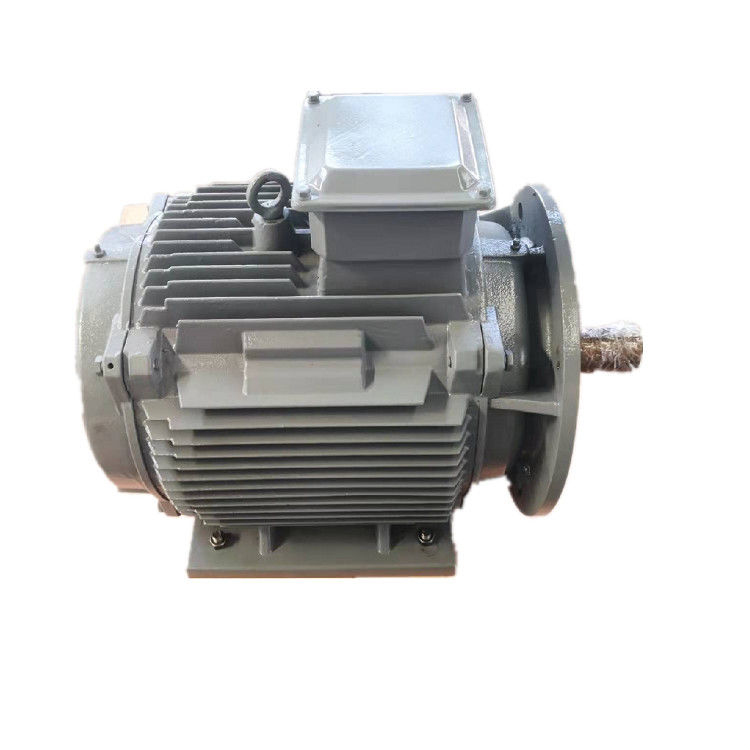

Máy phát điện gió nam châm vĩnh cửu AC ba pha IP54 IP55 Làm mát tự nhiên

Kích thước nhỏ Bảo trì thấp Máy phát điện nam châm vĩnh cửu cho tuabin thủy điện

Vẽ sản phẩm

Thông số kỹ thuật

Hình ảnh chi tiết

Máy phát nam châm vĩnh cửu là gì?

Máy phát nam châm vĩnh cửu là một thiết bị chuyển đổi năng lượng cơ học thành năng lượng điện.Trong thiết bị này, cuộn dây rôto đã được thay thế bằng nam châm vĩnh cửu.Máy phát nam châm vĩnh cửu được sử dụng chủ yếu trong các ứng dụng công nghiệp như tua-bin và động cơ để sản xuất năng lượng điện thương mại, máy phát điện xoay chiều nam châm vĩnh cửu là nguồn năng lượng thay thế và có nhiều lợi ích khiến nó trở thành một thiết bị tuyệt vời cho nhiều ứng dụng dân dụng, thương mại và công nghiệp .

Cấu trúc

Máy phát nam châm vĩnh cửu chủ yếu bao gồm rôto, nắp cuối và stato.Cấu trúc của stato rất giống với cấu trúc của máy phát điện xoay chiều thông thường.Sự khác biệt lớn nhất giữa cấu trúc của rôto và máy phát điện xoay chiều là có chất lượng cao. Theo vị trí của nam châm vĩnh cửu trên rôto, máy phát nam châm vĩnh cửu thường được chia thành cấu trúc rôto bề mặt và cấu trúc rôto tích hợp .

nguyên tắc làm việc

Máy phát nam châm vĩnh cửu sử dụng nguyên lý cảm ứng điện từ trong đó dây cắt đường sức từ để tạo ra điện thế và chuyển đổi năng lượng cơ học của động cơ chính thành năng lượng điện.Nó bao gồm hai phần, stato và rôto.Stato là phần ứng tạo ra dòng điện và rôto là cực từ.Stato bao gồm lõi sắt phần ứng, cuộn dây ba pha phóng điện đều, đế máy và nắp cuối.

Rôto thường là loại cực ẩn, bao gồm cuộn dây kích thích, lõi sắt và trục, vòng bảo vệ, vòng trung tâm, v.v.

Cuộn dây kích thích của rôto được cung cấp dòng điện một chiều để tạo ra từ trường gần với phân bố hình sin (gọi là từ trường rôto) và từ thông kích thích hiệu dụng của nó giao nhau với cuộn dây phần ứng đứng yên.Khi rôto quay, từ trường của rôto cũng quay cùng với nó.Mỗi khi thực hiện một vòng quay, các đường sức từ cắt từng cuộn dây pha của stato theo trình tự và điện thế xoay chiều ba pha được tạo ra trong cuộn dây ba pha stato.

Khi máy phát chiều đang chạy với tải đối xứng, dòng điện phần ứng ba pha sẽ tổng hợp để tạo ra từ trường quay với tốc độ đồng bộ.Các trường stato và rôto tương tác để tạo ra mômen hãm.Đầu vào mô-men xoắn cơ học từ tua-bin vượt qua mô-men xoắn phanh và hoạt động.

Đặc trưng

① Máy phát điện có nhiều cực, giúp cải thiện tần số và hiệu quả, tiết kiệm chi phí chỉnh lưu và biến tần.

② Phân tích phần tử hữu hạn được sử dụng khi thiết kế máy phát điện, cấu trúc nhỏ gọn.Mô-men xoắn khởi động thấp, giải quyết vấn đề khởi động gió nhỏ, cải thiện việc sử dụng năng lượng gió.

③ Loại bỏ bộ tăng tốc, cải thiện độ tin cậy và hiệu quả của máy phát điện, đồng thời giảm số lượng bảo trì.

④ Lớp cách nhiệt H, ngâm tẩm áp suất chân không.

⑤ Có nhiều cấu trúc như trục dọc, trục ngang, rôto trong, rôto ngoài và loại tấm.

⑥ Cánh quạt mạnh, máy phát điện có thể đạt được tốc độ cao.

⑦ Kích thước nhỏ, nhẹ, mật độ năng lượng cao, phù hợp với các tình huống đặc biệt.

⑧ Chạy hiệu quả trong toàn bộ phạm vi tốc độ, hiệu quả cao.

⑨ Sử dụng vòng bi chứa dầu tốc độ cao nhập khẩu, không cần bảo trì và độ tin cậy cao.

đường cong sức mạnh

Đường cong điện áp

2. Máy phát tốc độ thay đổi cung cấp một giải pháp cho ngành công nghiệp thủy điện.

Hiệu quả tăng lên từ công nghệ tốc độ thay đổi có thể làm cho nhiều địa điểm thủy điện nhỏ khả thi hơn về mặt kinh tế để phát triển.
