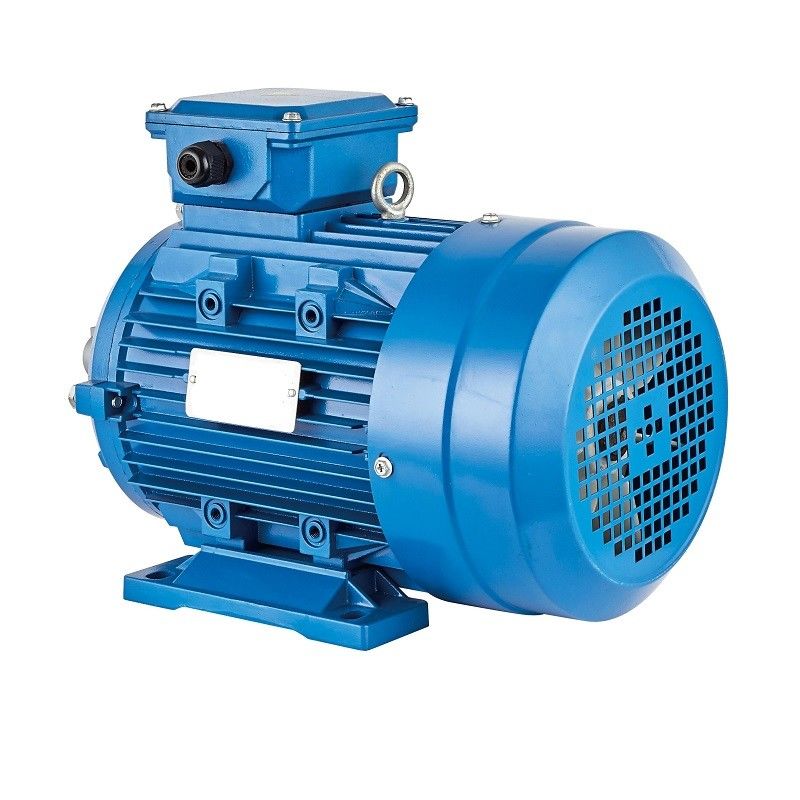

Động cơ đồng bộ nam châm vĩnh cửu 3000rpm

Thuận lợi

Ưu điểm của động cơ đồng bộ nam châm vĩnh cửu bao gồm:

cung cấp hiệu quả cao hơn ở tốc độ cao

có kích thước nhỏ ở các gói khác nhau

bảo trì và lắp đặt rất dễ dàng hơn động cơ cảm ứng

có khả năng duy trì mô-men xoắn đầy đủ ở tốc độ thấp

hiệu quả cao và độ tin cậy

cho mô-men xoắn mượt mà và hiệu suất năng động

Nhược điểm

Nhược điểm của động cơ đồng bộ nam châm vĩnh cửu là:

Những loại động cơ này rất đắt khi so sánh với động cơ cảm ứng

Hơi khó khởi động vì chúng không phải là động cơ tự khởi động.

EMF và phương trình mô-men xoắn:

Trong máy điện đồng bộ, EMF trung bình sinh ra trên mỗi pha được gọi là EMF sinh ra động trong động cơ đồng bộ, từ thông cắt bởi mỗi dây dẫn trên mỗi vòng quay là Pϕ Weber

Vậy thời gian đi hết một vòng là 60/N giây

EMF trung bình gây ra trên mỗi dây dẫn có thể được tính bằng cách sử dụng

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

Trong đó Tph = Zph / 2

Do đó, EMF trung bình trên mỗi pha là,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

Trong đó Tph = không.Số lượt mắc nối tiếp trên mỗi pha

ϕ = từ thông/cực trong Weber

P = không.cực

F= tần số tính bằng Hz

Zph = không.Của các dây dẫn nối tiếp trên mỗi pha.= Zph/3

Phương trình EMF phụ thuộc vào cuộn dây và dây dẫn trên stato.Đối với động cơ này, hệ số phân phối Kd và hệ số bước Kp cũng được xem xét.

Do đó, E = 4 x ϕ xfx Tph xKd x Kp

Phương trình mô-men xoắn của động cơ đồng bộ nam châm vĩnh cửu được cho là,

T = (3 x Eph x Iph x sinβ) / ωm

Động cơ đồng bộ nam châm vĩnh cửu có nam châm bên trong: Hiệu suất năng lượng tối đa

Động cơ đồng bộ nam châm vĩnh cửu có nam châm bên trong (IPMSM) là động cơ lý tưởng cho các ứng dụng lực kéo mà mô-men xoắn cực đại không xảy ra ở tốc độ tối đa.Loại động cơ này được sử dụng trong các ứng dụng yêu cầu tính năng động cao và khả năng chịu quá tải.Và nó cũng là sự lựa chọn hoàn hảo nếu bạn muốn vận hành quạt hoặc máy bơm trong phạm vi IE4 và IE5.Chi phí mua cao thường được bù đắp nhờ tiết kiệm năng lượng trong thời gian chạy, với điều kiện là bạn vận hành nó với biến tần phù hợp.

Biến tần gắn động cơ của chúng tôi sử dụng chiến lược điều khiển tích hợp dựa trên MTPA (Mô-men xoắn cực đại trên mỗi Ampe).Điều này cho phép bạn vận hành động cơ đồng bộ nam châm vĩnh cửu với hiệu suất năng lượng tối đa.Khả năng quá tải 200 %, mô-men xoắn khởi động tuyệt vời và phạm vi điều khiển tốc độ mở rộng cũng cho phép bạn khai thác tối đa định mức động cơ.Để thu hồi chi phí nhanh chóng và quy trình kiểm soát hiệu quả nhất.

Động cơ đồng bộ nam châm vĩnh cửu có nam châm ngoài cho các ứng dụng servo cổ điển

Động cơ đồng bộ nam châm vĩnh cửu có nam châm ngoài (SPMSM) là động cơ lý tưởng khi bạn cần quá tải cao và tăng tốc nhanh, ví dụ như trong các ứng dụng servo cổ điển.Thiết kế kéo dài cũng dẫn đến quán tính khối lượng thấp và có thể được cài đặt tối ưu.Tuy nhiên, một nhược điểm của hệ thống bao gồm SPMSM và biến tần là chi phí liên quan đến nó, vì công nghệ phích cắm đắt tiền và bộ mã hóa chất lượng cao thường được sử dụng.

Ứng dụng:

Động cơ đồng bộ nam châm vĩnh cửu có thể được kết hợp với bộ biến tần để tạo thành hệ thống điều khiển tốc độ vô cấp vòng hở tốt nhất, được sử dụng rộng rãi cho các thiết bị truyền dẫn điều khiển tốc độ trong hóa dầu, sợi hóa học, dệt may, máy móc, điện tử, thủy tinh, cao su, bao bì, in ấn, làm giấy, in và nhuộm, luyện kim và các ngành công nghiệp khác.
