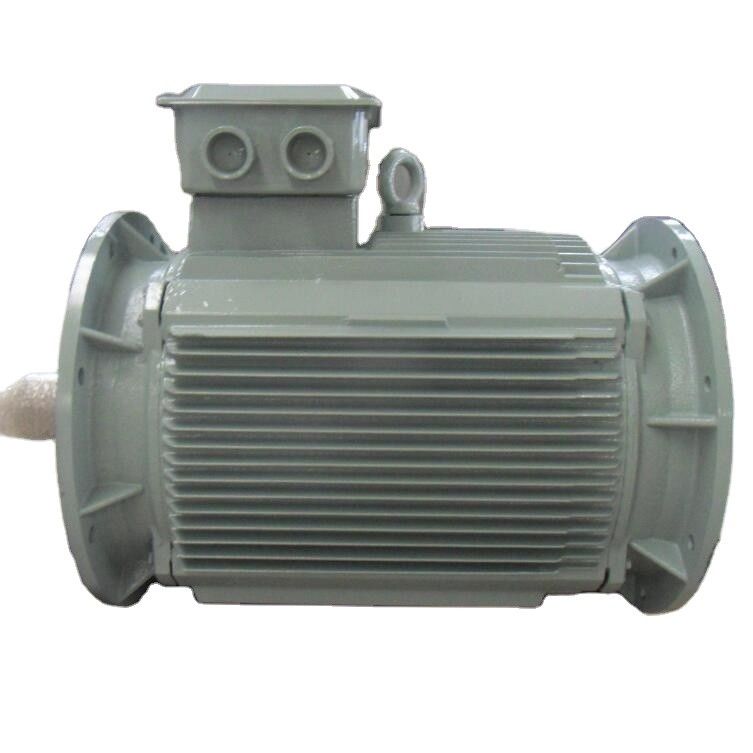

Máy phát điện xoay chiều nam châm vĩnh cửu, Máy phát điện tuabin nước thấp

Nhà sản xuất máy phát điện nam châm vĩnh cửu đầu nước thấp tuabin thủy lực nhỏ

Vẽ sản phẩm

Thông số kỹ thuật

Hình ảnh chi tiết

Máy phát nam châm vĩnh cửu là gì?

Máy phát điện nam châm vĩnh cửu là máy điện đồng bộ với cuộn dây rôto được thay thế bằng nam châm vĩnh cửu.Chúng không cần kích thích riêng nên tổn thất kích thích rôto – khoảng 30% tổng tổn thất của máy phát thông thường – được loại bỏ.Điều này dẫn đến mật độ năng lượng cao và kích thước nhỏ với hiệu suất cao nhất ở mọi tốc độ, mang lại sản lượng năng lượng hàng năm tối đa với chi phí trọn đời thấp nhất.

Cấu trúc

Máy phát nam châm vĩnh cửu chủ yếu bao gồm rôto, nắp cuối và stato.Cấu trúc của stato rất giống với cấu trúc của máy phát điện xoay chiều thông thường.Sự khác biệt lớn nhất giữa cấu trúc của rôto và máy phát điện xoay chiều là có chất lượng cao. Theo vị trí của nam châm vĩnh cửu trên rôto, máy phát nam châm vĩnh cửu thường được chia thành cấu trúc rôto bề mặt và cấu trúc rôto tích hợp .

nguyên tắc làm việc

Máy phát nam châm vĩnh cửu sử dụng nguyên lý cảm ứng điện từ trong đó dây cắt đường sức từ để tạo ra điện thế và chuyển đổi năng lượng cơ học của động cơ chính thành năng lượng điện.Nó bao gồm hai phần, stato và rôto.Stato là phần ứng tạo ra dòng điện và rôto là cực từ.Stato bao gồm lõi sắt phần ứng, cuộn dây ba pha phóng điện đều, đế máy và nắp cuối.

Rôto thường là loại cực ẩn, bao gồm cuộn dây kích thích, lõi sắt và trục, vòng bảo vệ, vòng trung tâm, v.v.

Cuộn dây kích thích của rôto được cung cấp dòng điện một chiều để tạo ra từ trường gần với phân bố hình sin (gọi là từ trường rôto) và từ thông kích thích hiệu dụng của nó giao nhau với cuộn dây phần ứng đứng yên.Khi rôto quay, từ trường của rôto cũng quay cùng với nó.Mỗi khi thực hiện một vòng quay, các đường sức từ cắt từng cuộn dây pha của stato theo trình tự và điện thế xoay chiều ba pha được tạo ra trong cuộn dây ba pha stato.

Khi máy phát chiều đang chạy với tải đối xứng, dòng điện phần ứng ba pha sẽ tổng hợp để tạo ra từ trường quay với tốc độ đồng bộ.Các trường stato và rôto tương tác để tạo ra mômen hãm.Đầu vào mô-men xoắn cơ học từ tua-bin vượt qua mô-men xoắn phanh và hoạt động.

Những lợi ích

• Hiệu quả vượt trội ở mọi tốc độ tuabin
• Độ tin cậy đã được chứng minh với hiệu suất năng lượng tối đa
• Chi phí sở hữu thấp trong mọi khía cạnh từ mua hàng đến thời gian ngừng hoạt động và bảo trì
• Chịu được ngắn mạch mà không khử từ
• Rotor có độ bền quá tốc độ cao
• Thiết kế vòng bi tránh dòng điện tuần hoàn
• kích thước nhỏ gọn
